Паспорт сечения · ГОСТ 32931-2015
Труба прямоугольная 90×50×7 — ГОСТ 32931-2015
90 × 50 × 7 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 90 мм |
|---|---|
| Ширина b | 50 мм |
| Толщина t | 7 мм |
| Радиус R | 17,5 мм |
| Площадь A | 15,96 см² |
| Масса 1 м | 12,53 кг/м |
Геометрия и статика
| Ix | 139,4 см⁴ |
|---|---|
| Wx | 30,99 см³ |
| ix | 2,96 см |
| Iy | 54,58 см⁴ |
| Wy | 21,83 см³ |
| iy | 1,85 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

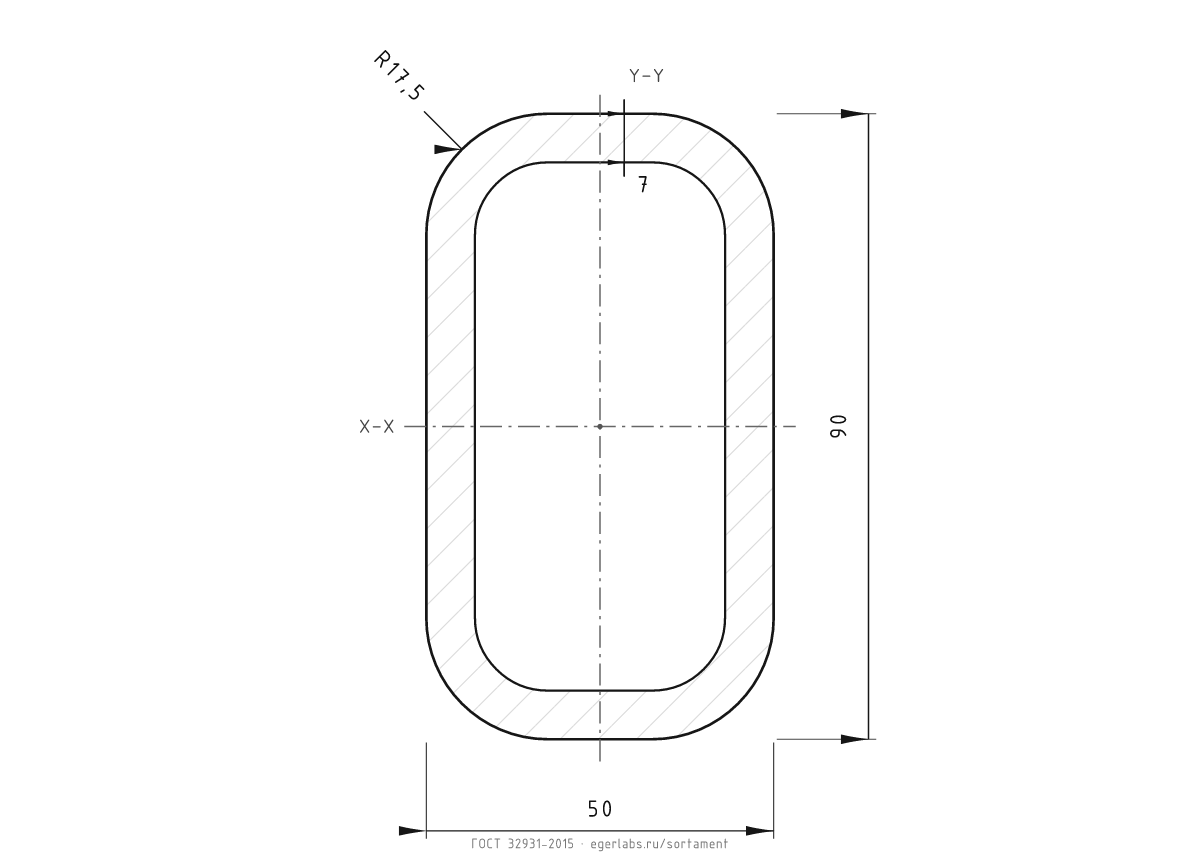

Чертёж в PNG
Белая версия сечения 90×50×7: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 90×50×7 по ГОСТ 32931-2015: высота 90 мм, ширина 50 мм, толщина 7 мм. Площадь 15,96 см², масса 1 м — 12,53 кг.
Моменты инерции: Ix = 139,4 см⁴, Iy = 54,58 см⁴; моменты сопротивления Wx = 30,99 см³, Wy = 21,83 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 12,53 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
