Труба прямоугольная: чертежи сечений

970 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 1 из 21 · показаны 1–48 из 970

Чертёж сечения: Труба прямоугольная 15×10×1 — 15×10×1 15 × 10 × 1 мм · 0,348 кг/м PNG

Чертёж сечения: Труба прямоугольная 15×10×1,5 — 15×10×1,5 15 × 10 × 1.5 мм · 0,488 кг/м PNG

Чертёж сечения: Труба прямоугольная 15×10×2 — 15×10×2 15 × 10 × 2 мм · 0,605 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×10×1 — 20×10×1 20 × 10 × 1 мм · 0,426 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×10×1,2 — 20×10×1,2 20 × 10 × 1.2 мм · 0,501 кг/м PNG

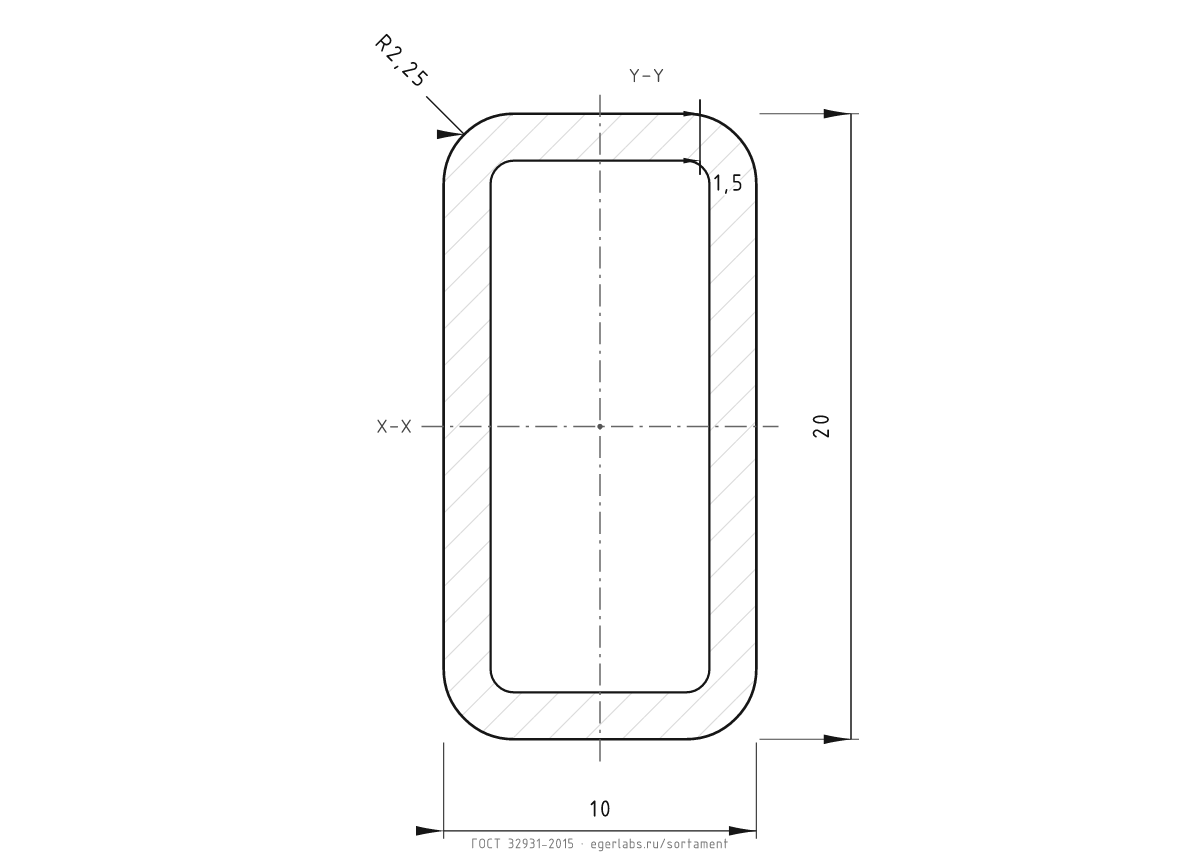

Чертёж сечения: Труба прямоугольная 20×10×1,5 — 20×10×1,5 20 × 10 × 1.5 мм · 0,606 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×10×2 — 20×10×2 20 × 10 × 2 мм · 0,762 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×15×1 — 20×15×1 20 × 15 × 1 мм · 0,505 кг/м PNG

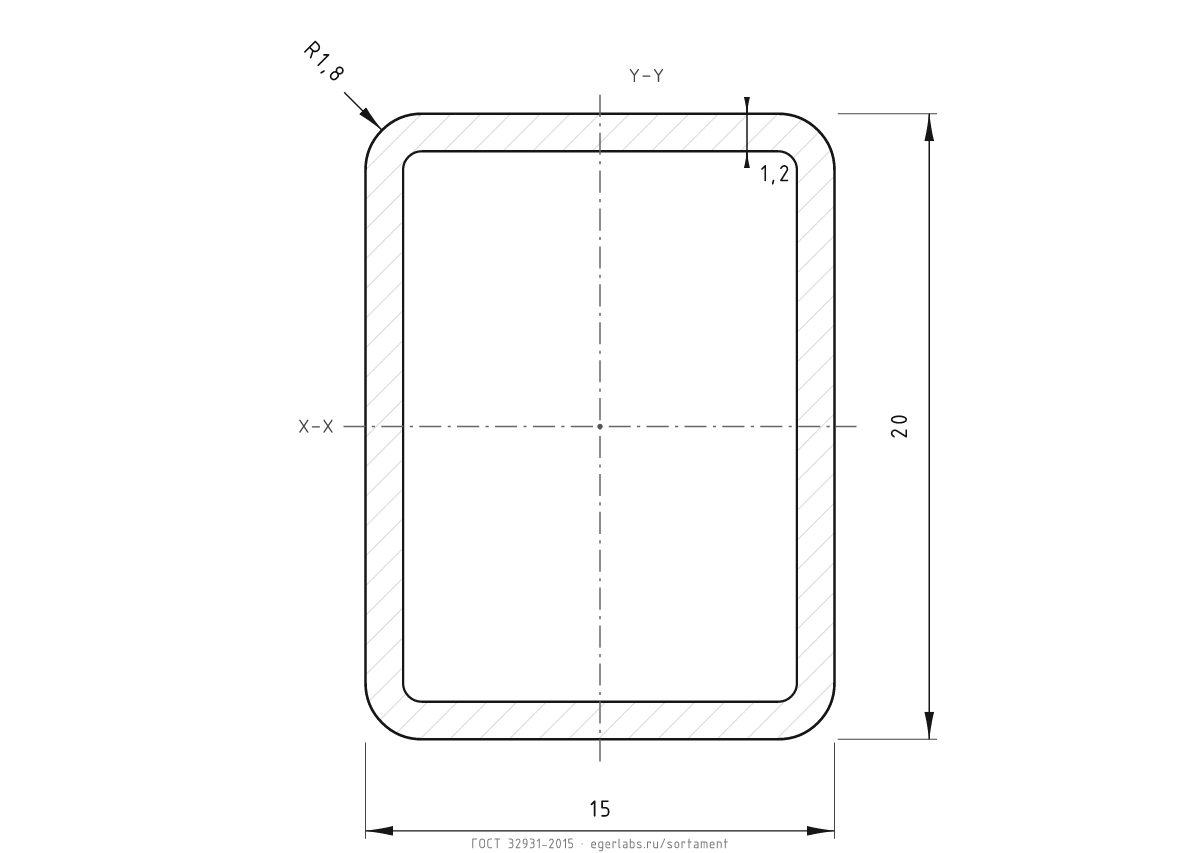

Чертёж сечения: Труба прямоугольная 20×15×1,2 — 20×15×1,2 20 × 15 × 1.2 мм · 0,595 кг/м PNG

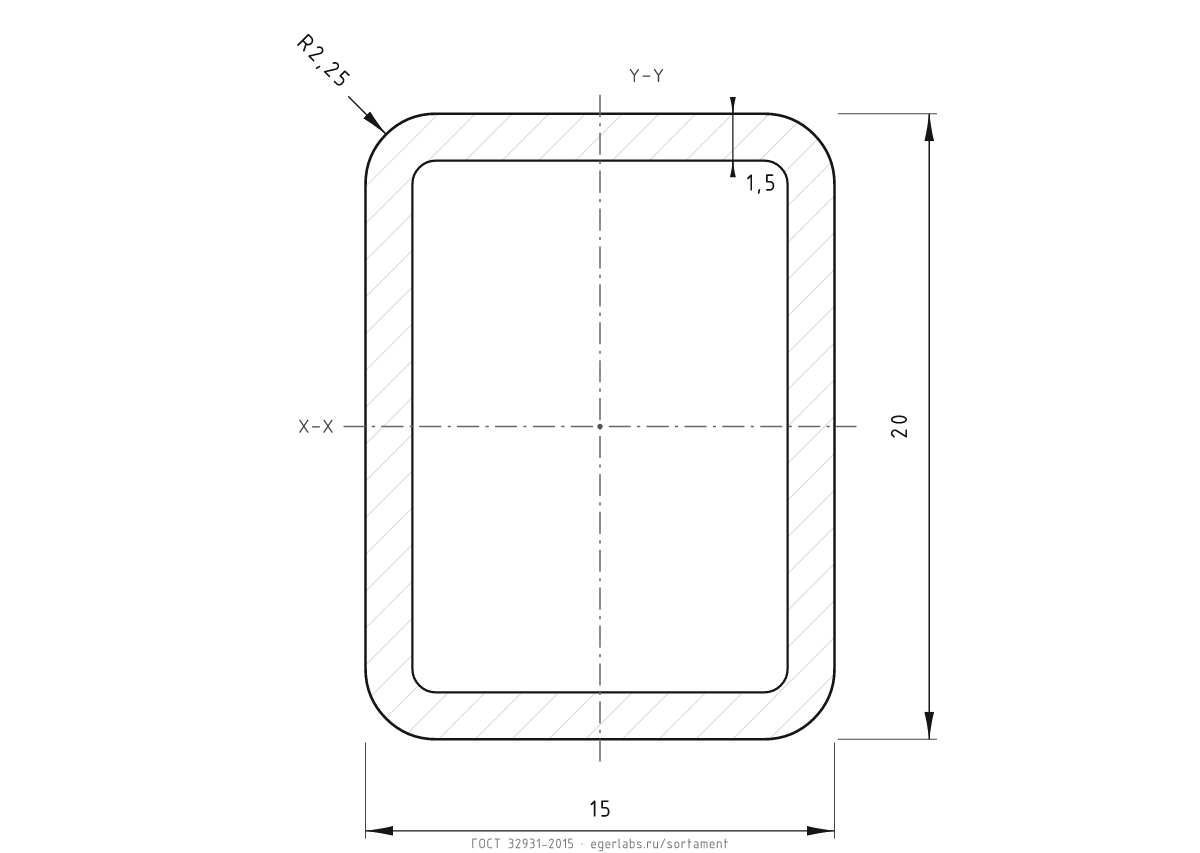

Чертёж сечения: Труба прямоугольная 20×15×1,5 — 20×15×1,5 20 × 15 × 1.5 мм · 0,723 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×15×2 — 20×15×2 20 × 15 × 2 мм · 0,919 кг/м PNG

Чертёж сечения: Труба прямоугольная 20×15×2,5 — 20×15×2,5 20 × 15 × 2.5 мм · 1,093 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×10×1 — 25×10×1 25 × 10 × 1 мм · 0,505 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×10×1,5 — 25×10×1,5 25 × 10 × 1.5 мм · 0,723 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×10×2 — 25×10×2 25 × 10 × 2 мм · 0,919 кг/м PNG

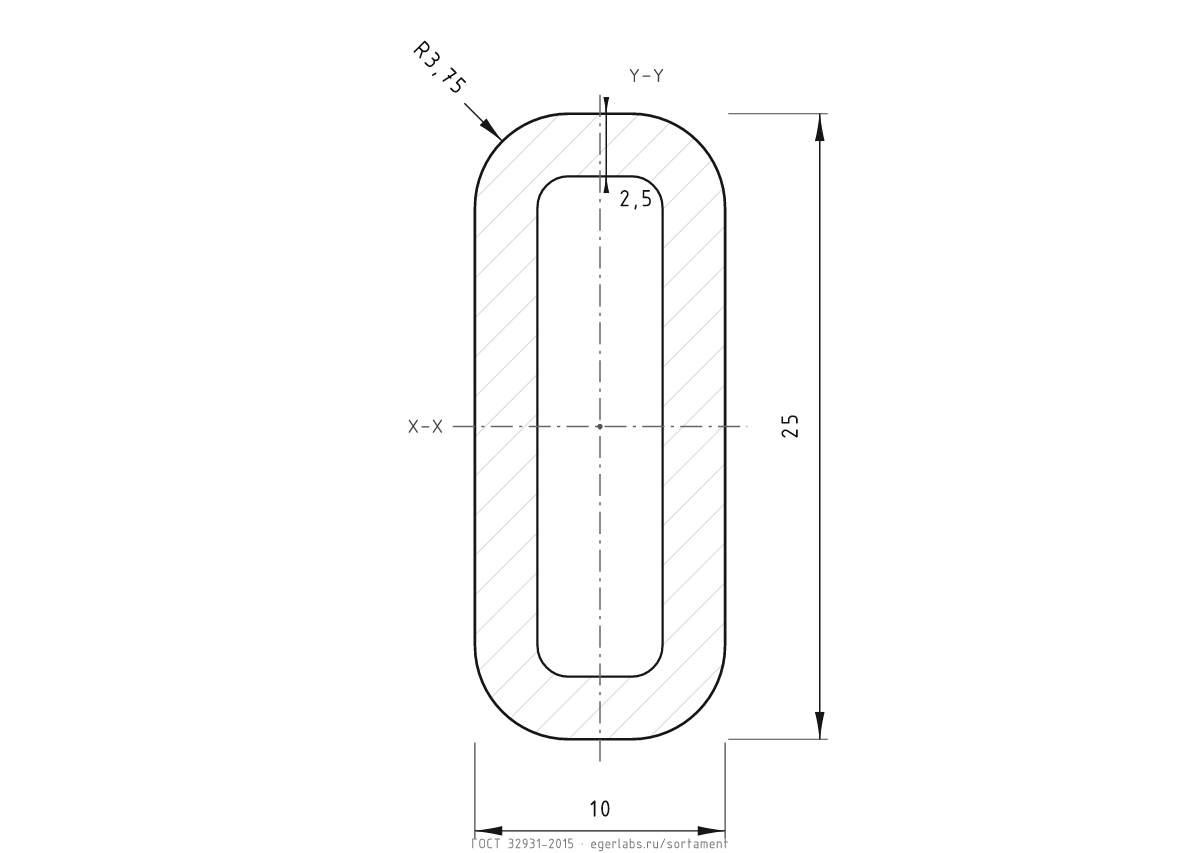

Чертёж сечения: Труба прямоугольная 25×10×2,5 — 25×10×2,5 25 × 10 × 2.5 мм · 1,093 кг/м PNG

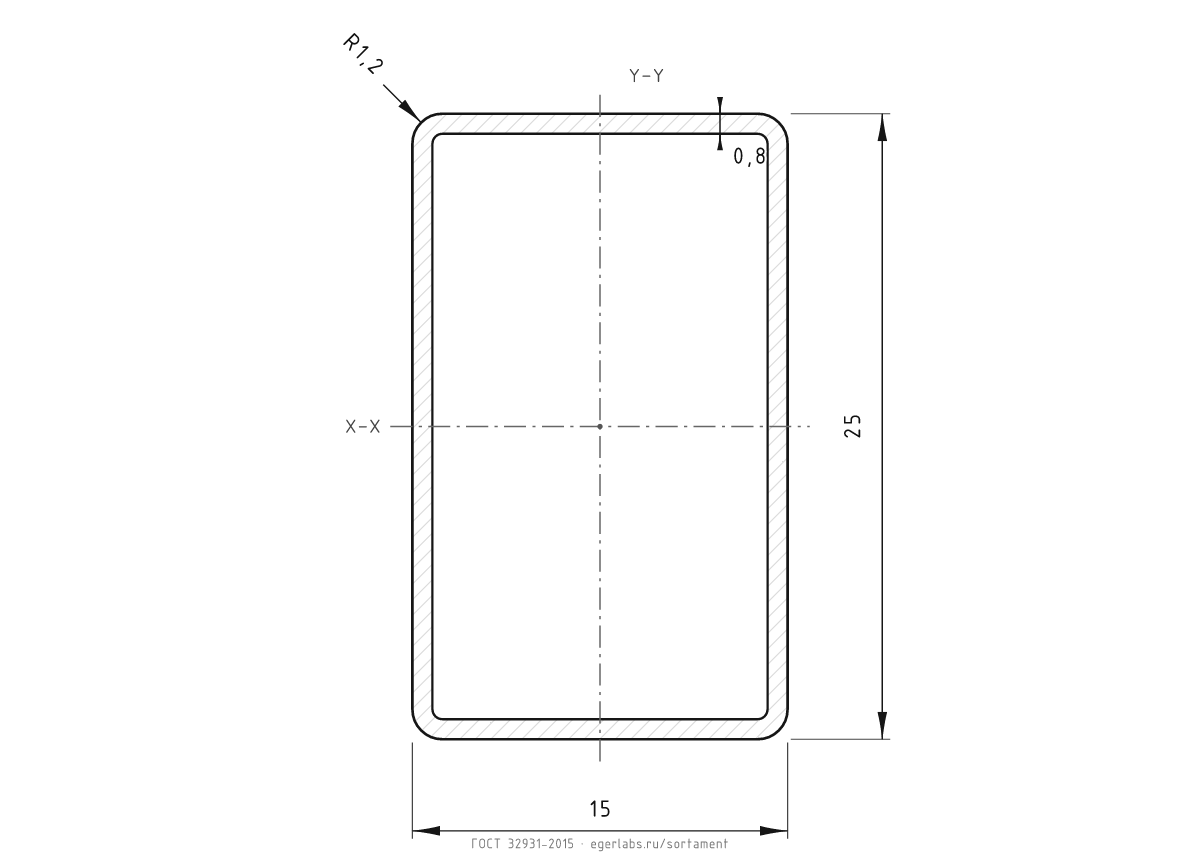

Чертёж сечения: Труба прямоугольная 25×15×0,8 — 25×15×0,8 25 × 15 × 0.8 мм · 0,474 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×15×0,9 — 25×15×0,9 25 × 15 × 0.9 мм · 0,529 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×15×1 — 25×15×1 25 × 15 × 1 мм · 0,583 кг/м PNG

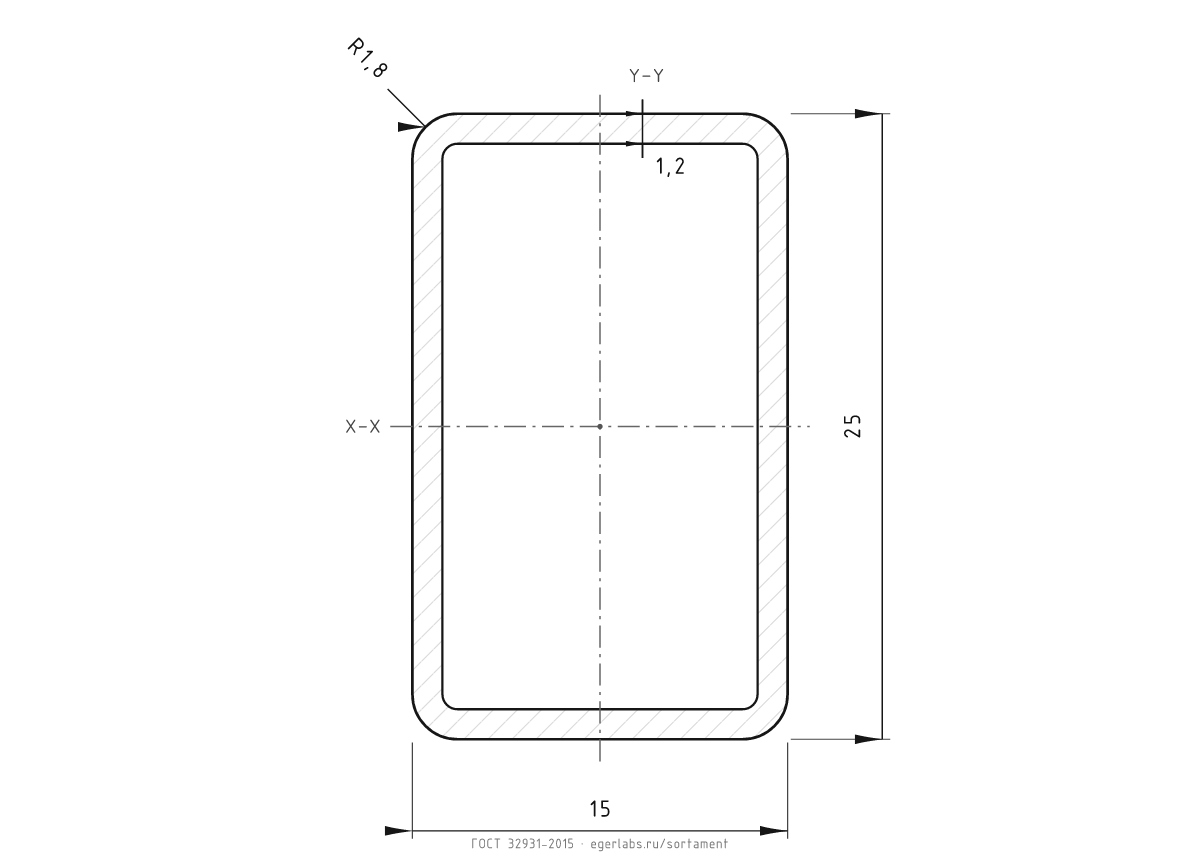

Чертёж сечения: Труба прямоугольная 25×15×1,2 — 25×15×1,2 25 × 15 × 1.2 мм · 0,689 кг/м PNG

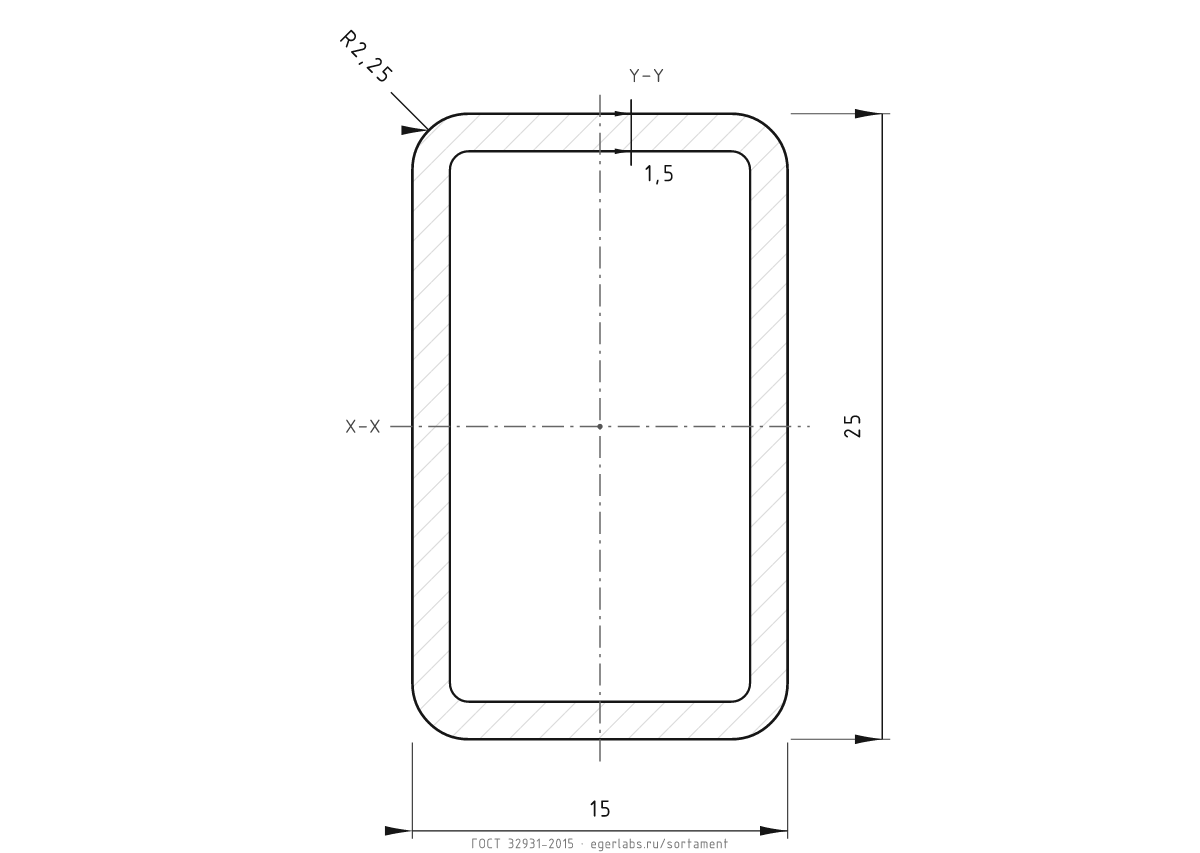

Чертёж сечения: Труба прямоугольная 25×15×1,5 — 25×15×1,5 25 × 15 × 1.5 мм · 0,841 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×15×2 — 25×15×2 25 × 15 × 2 мм · 1,076 кг/м PNG

Чертёж сечения: Труба прямоугольная 25×15×2,5 — 25×15×2,5 25 × 15 × 2.5 мм · 1,29 кг/м PNG

Чертёж сечения: Труба прямоугольная 28×25×0,8 — 28×25×0,8 28 × 25 × 0.8 мм · 0,637 кг/м PNG

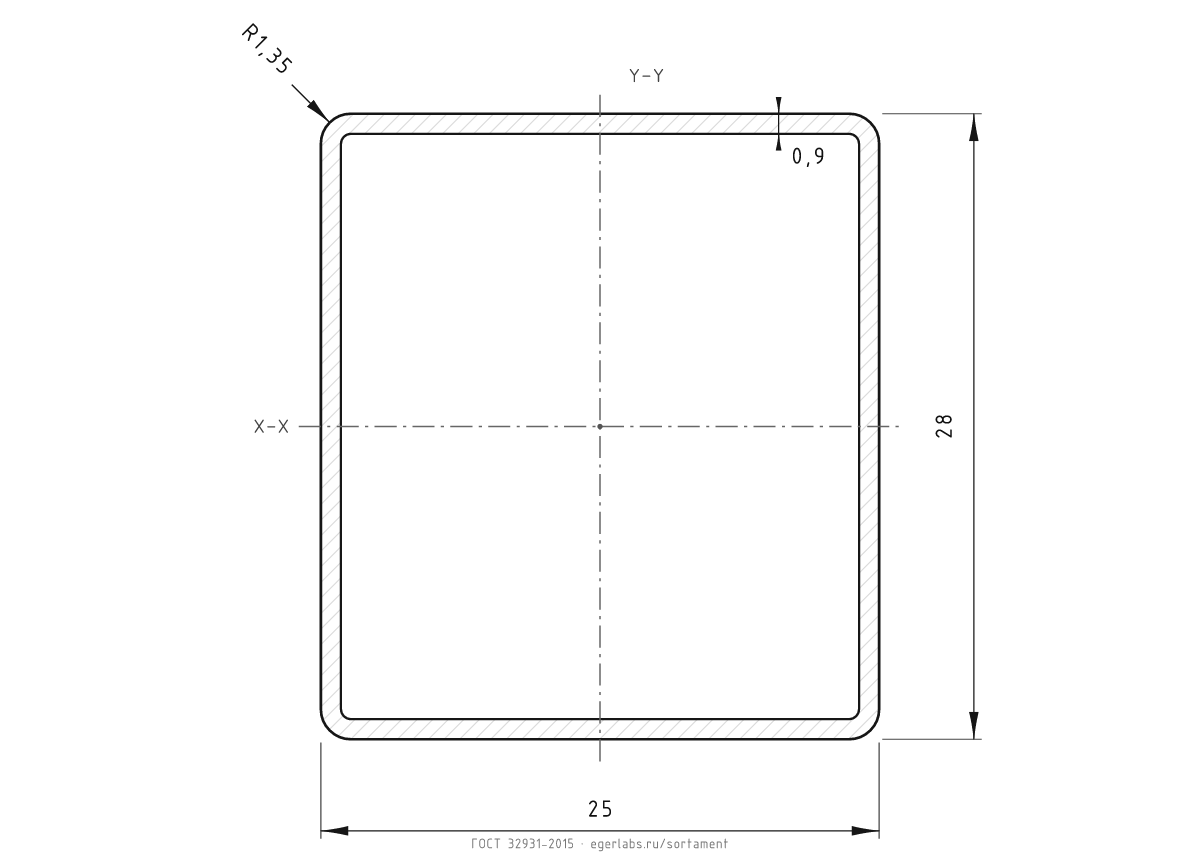

Чертёж сечения: Труба прямоугольная 28×25×0,9 — 28×25×0,9 28 × 25 × 0.9 мм · 0,713 кг/м PNG

Чертёж сечения: Труба прямоугольная 28×25×1 — 28×25×1 28 × 25 × 1 мм · 0,787 кг/м PNG

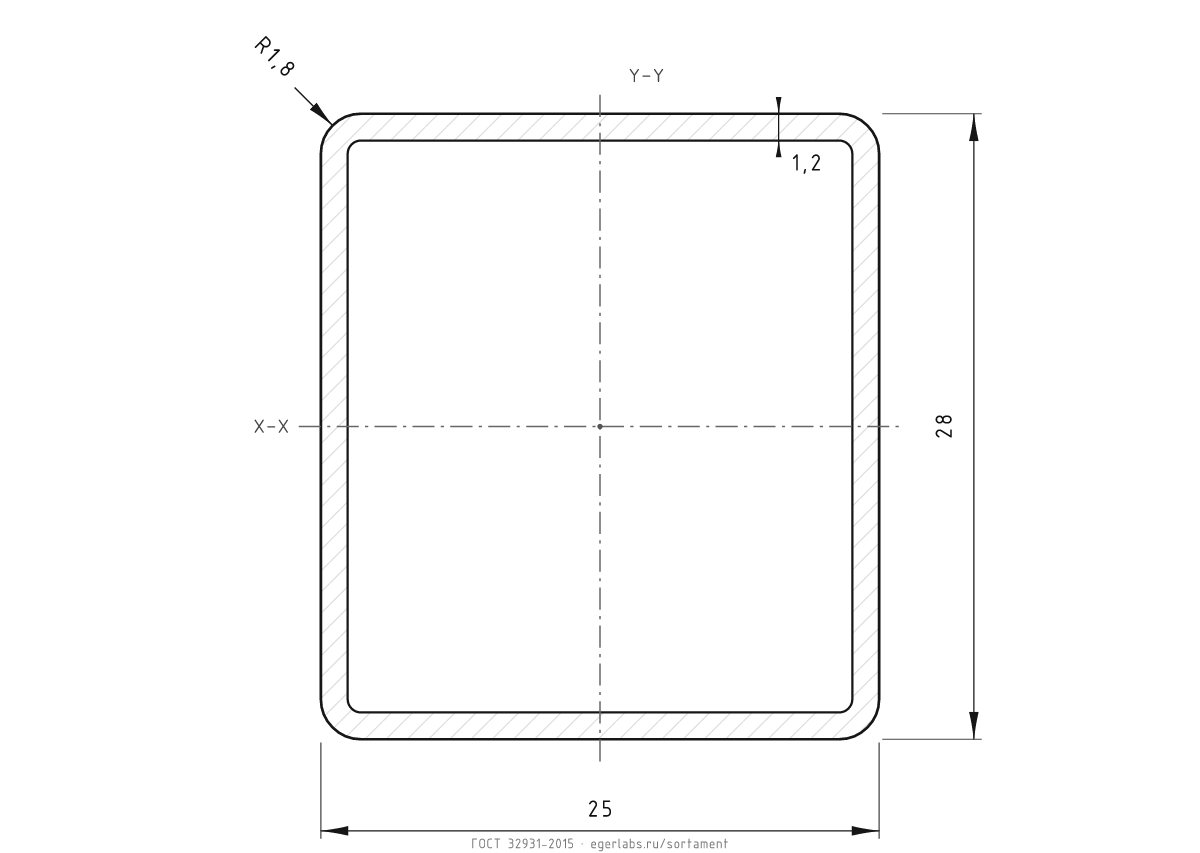

Чертёж сечения: Труба прямоугольная 28×25×1,2 — 28×25×1,2 28 × 25 × 1.2 мм · 0,934 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×10×1 — 30×10×1 30 × 10 × 1 мм · 0,583 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×10×1,5 — 30×10×1,5 30 × 10 × 1.5 мм · 0,841 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×10×2 — 30×10×2 30 × 10 × 2 мм · 1,076 кг/м PNG

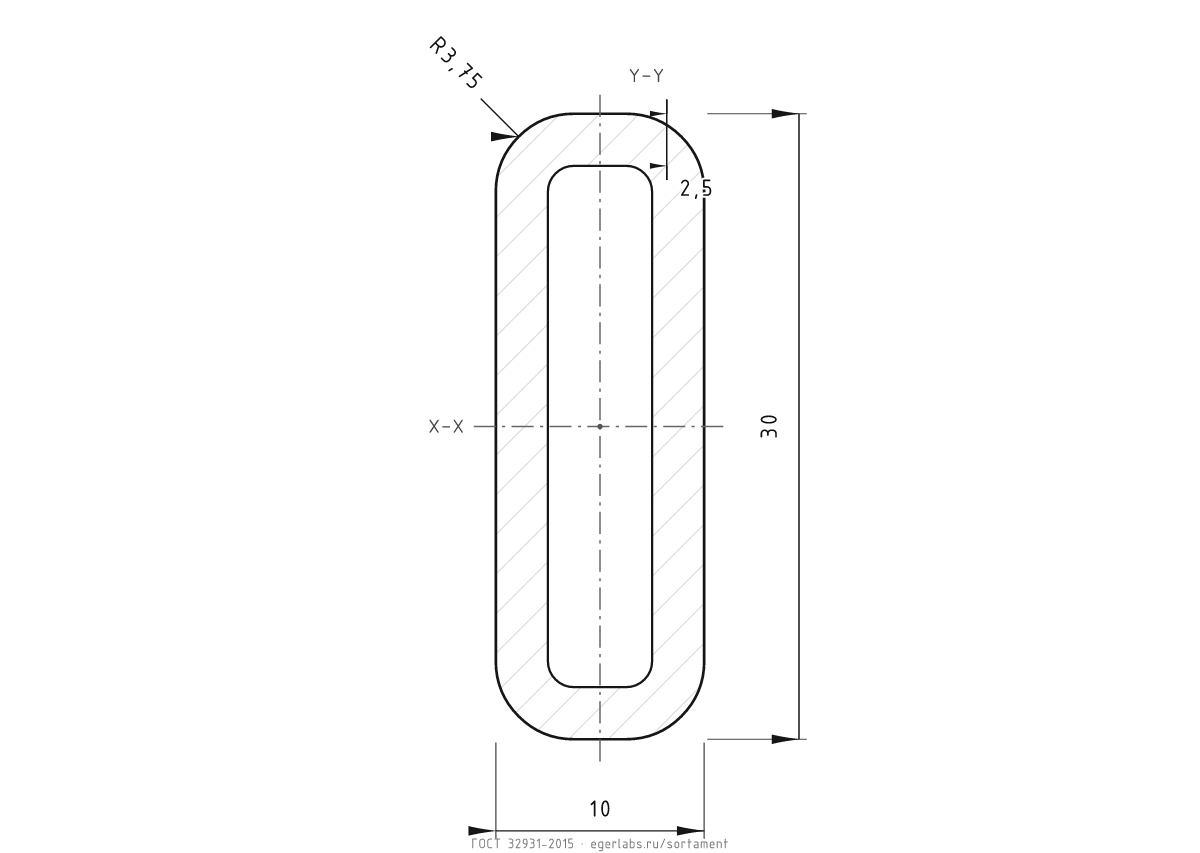

Чертёж сечения: Труба прямоугольная 30×10×2,5 — 30×10×2,5 30 × 10 × 2.5 мм · 1,29 кг/м PNG

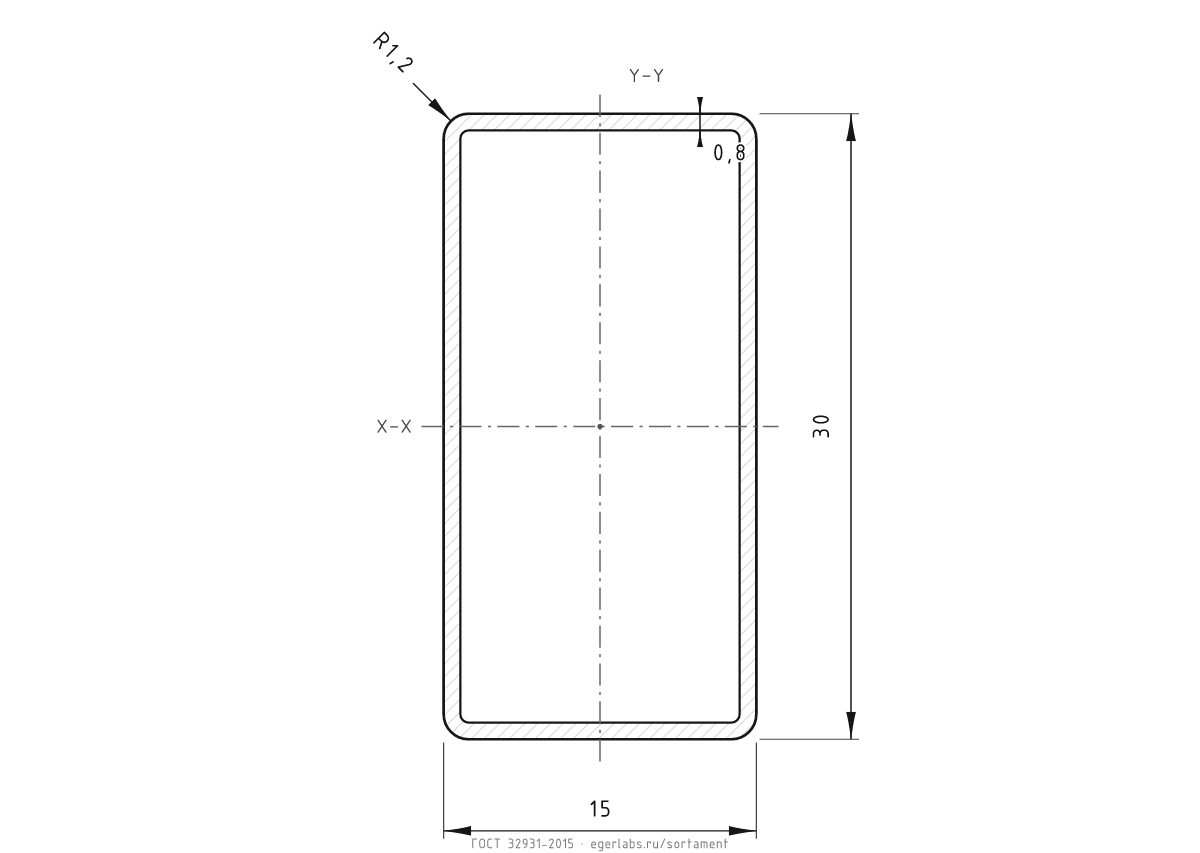

Чертёж сечения: Труба прямоугольная 30×15×0,8 — 30×15×0,8 30 × 15 × 0.8 мм · 0,536 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×15×0,9 — 30×15×0,9 30 × 15 × 0.9 мм · 0,6 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×15×1 — 30×15×1 30 × 15 × 1 мм · 0,662 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×15×1,2 — 30×15×1,2 30 × 15 × 1.2 мм · 0,783 кг/м PNG

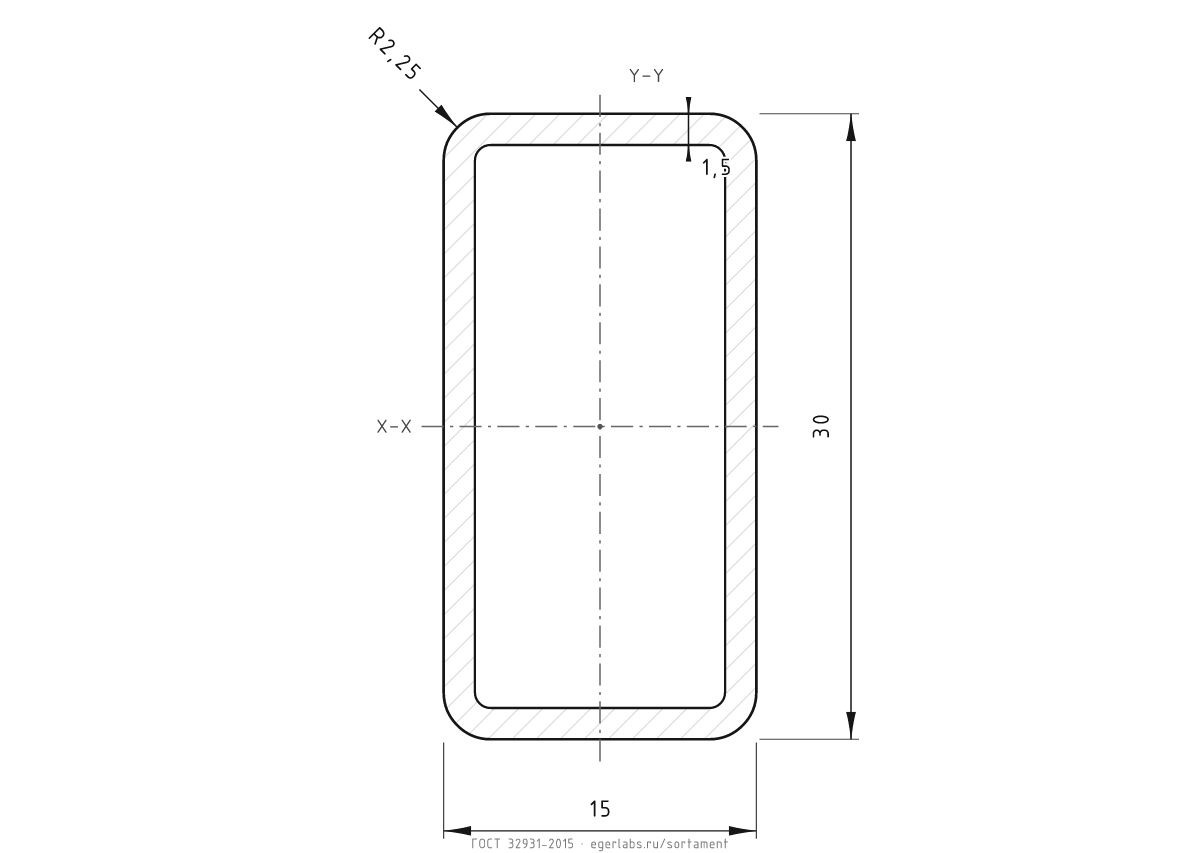

Чертёж сечения: Труба прямоугольная 30×15×1,5 — 30×15×1,5 30 × 15 × 1.5 мм · 0,959 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×15×2 — 30×15×2 30 × 15 × 2 мм · 1,233 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×15×2,5 — 30×15×2,5 30 × 15 × 2.5 мм · 1,486 кг/м PNG

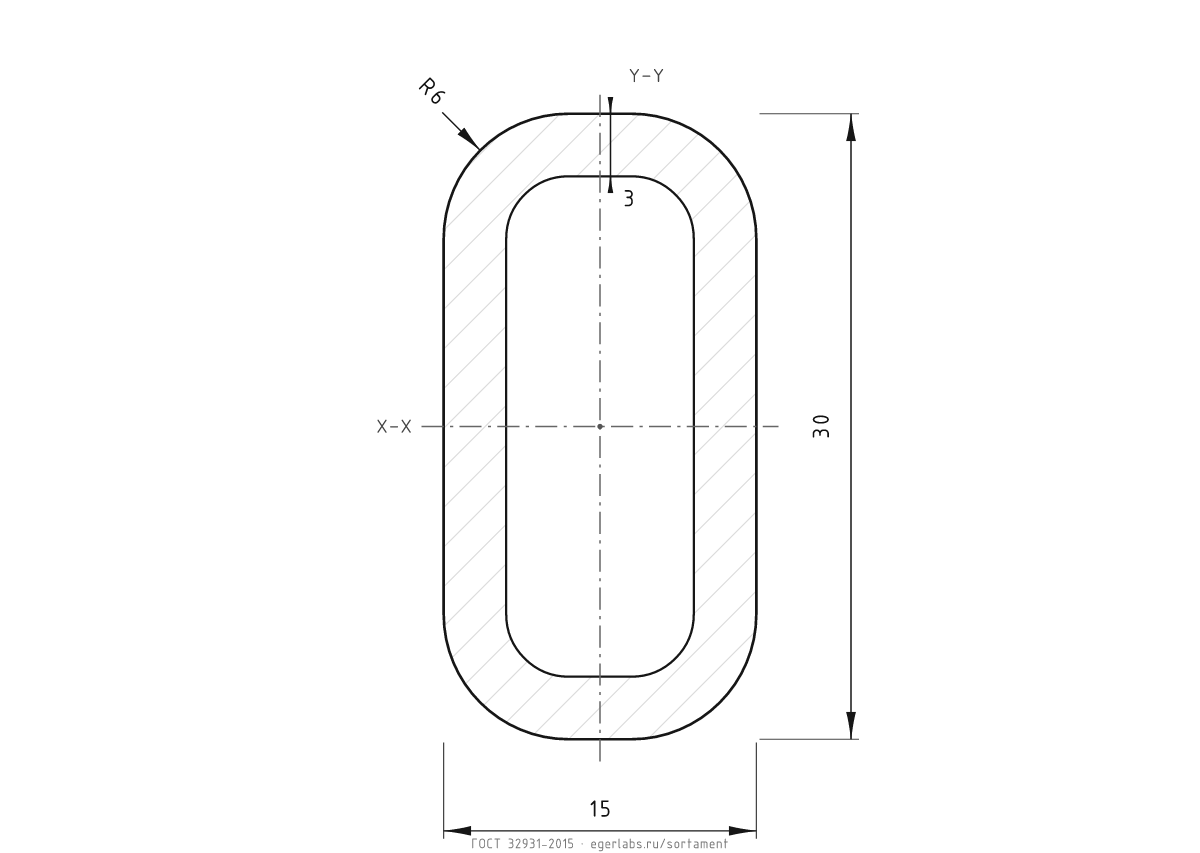

Чертёж сечения: Труба прямоугольная 30×15×3 — 30×15×3 30 × 15 × 3 мм · 1,652 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×0,8 — 30×20×0,8 30 × 20 × 0.8 мм · 0,599 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×0,9 — 30×20×0,9 30 × 20 × 0.9 мм · 0,67 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×1 — 30×20×1 30 × 20 × 1 мм · 0,74 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×1,2 — 30×20×1,2 30 × 20 × 1.2 мм · 0,877 кг/м PNG

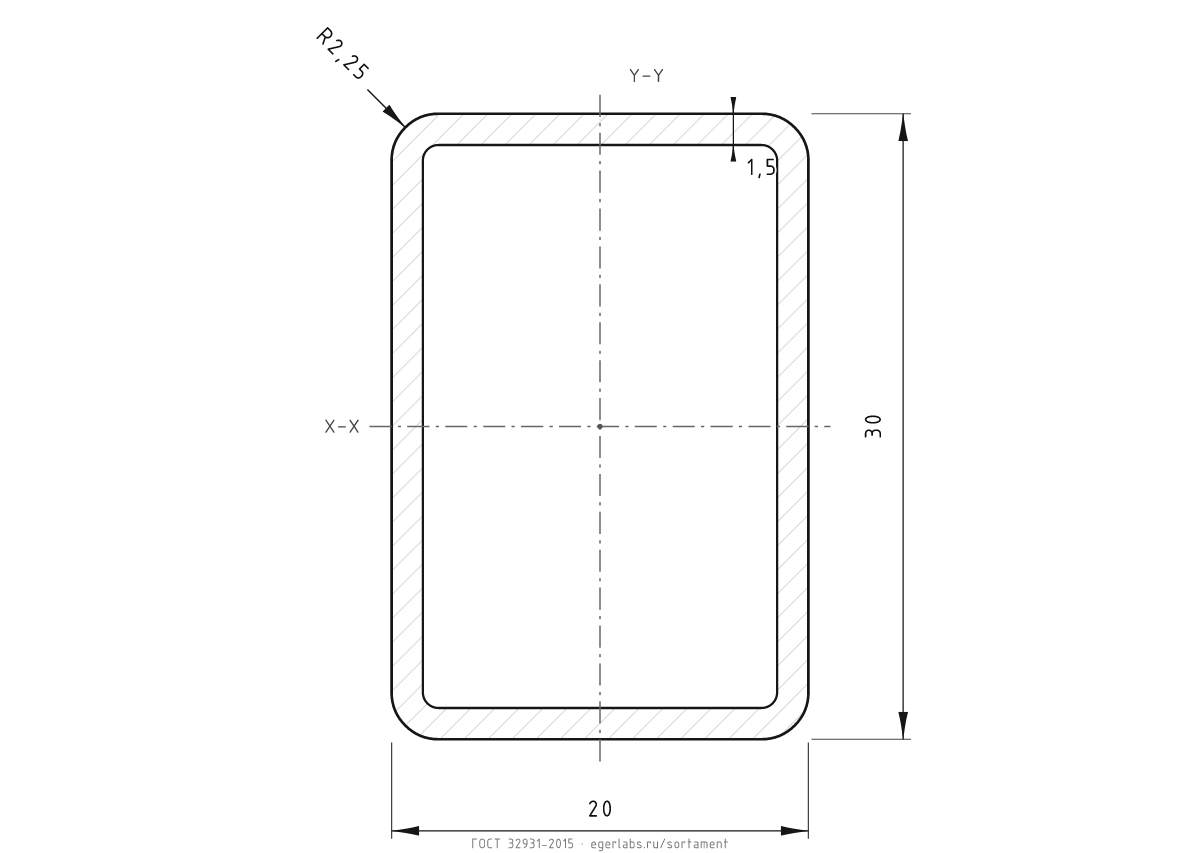

Чертёж сечения: Труба прямоугольная 30×20×1,5 — 30×20×1,5 30 × 20 × 1.5 мм · 1,077 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×2 — 30×20×2 30 × 20 × 2 мм · 1,39 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×2,5 — 30×20×2,5 30 × 20 × 2.5 мм · 1,682 кг/м PNG

Чертёж сечения: Труба прямоугольная 30×20×3 — 30×20×3 30 × 20 × 3 мм · 1,894 кг/м PNG

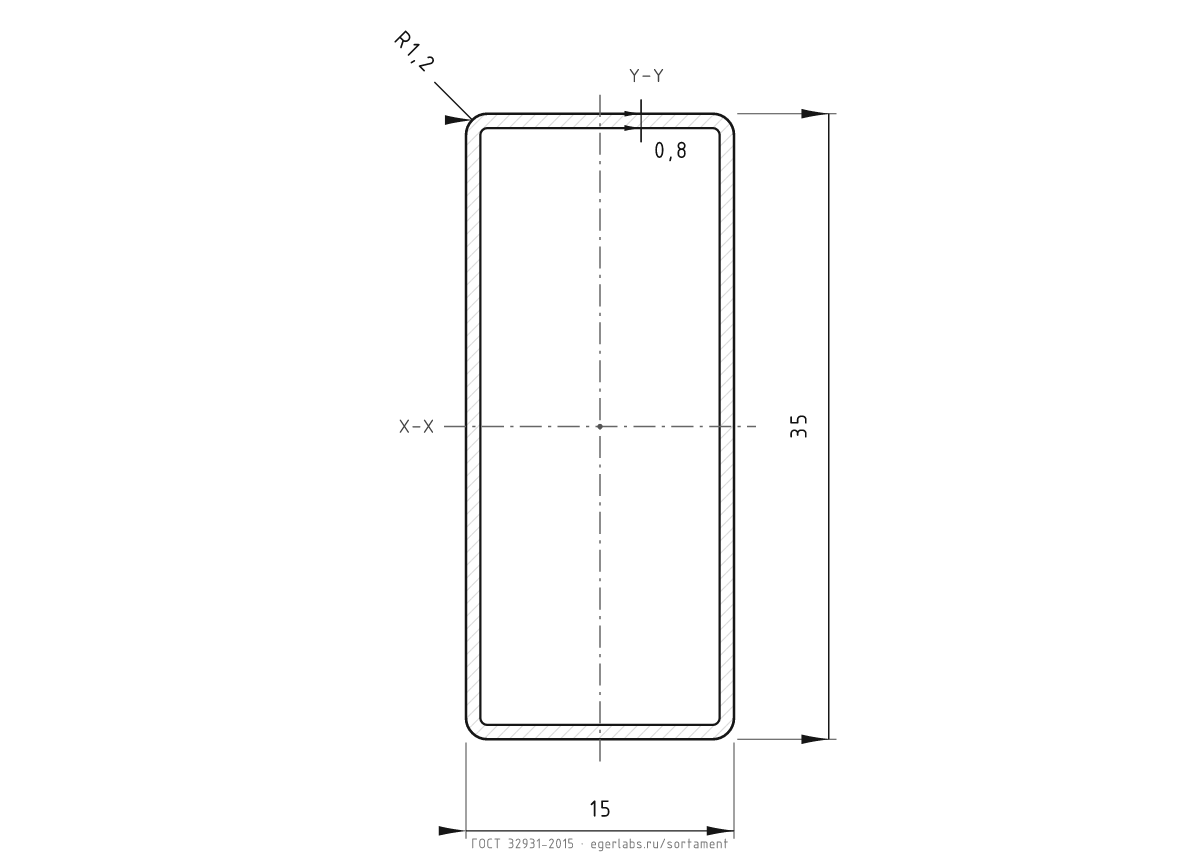

Чертёж сечения: Труба прямоугольная 35×15×0,8 — 35×15×0,8 35 × 15 × 0.8 мм · 0,598 кг/м PNG
