Труба прямоугольная 80×60×4,5 — ГОСТ 32931-2015
80 × 60 × 4.5 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 80 мм |
|---|---|
| Ширина b | 60 мм |
| Толщина t | 4,5 мм |
| Радиус R | 9 мм |
| Площадь A | 11,27 см² |
| Масса 1 м | 8,854 кг/м |
Геометрия и статика
| Ix | 95,9 см⁴ |
|---|---|
| Wx | 23,98 см³ |
| ix | 2,92 см |
| Iy | 61,09 см⁴ |
| Wy | 20,36 см³ |
| iy | 2,33 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 80×60×4,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 80×60×4,5 по ГОСТ 32931-2015: высота 80 мм, ширина 60 мм, толщина 4,5 мм. Площадь 11,27 см², масса 1 м — 8,854 кг.
Моменты инерции: Ix = 95,9 см⁴, Iy = 61,09 см⁴; моменты сопротивления Wx = 23,98 см³, Wy = 20,36 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

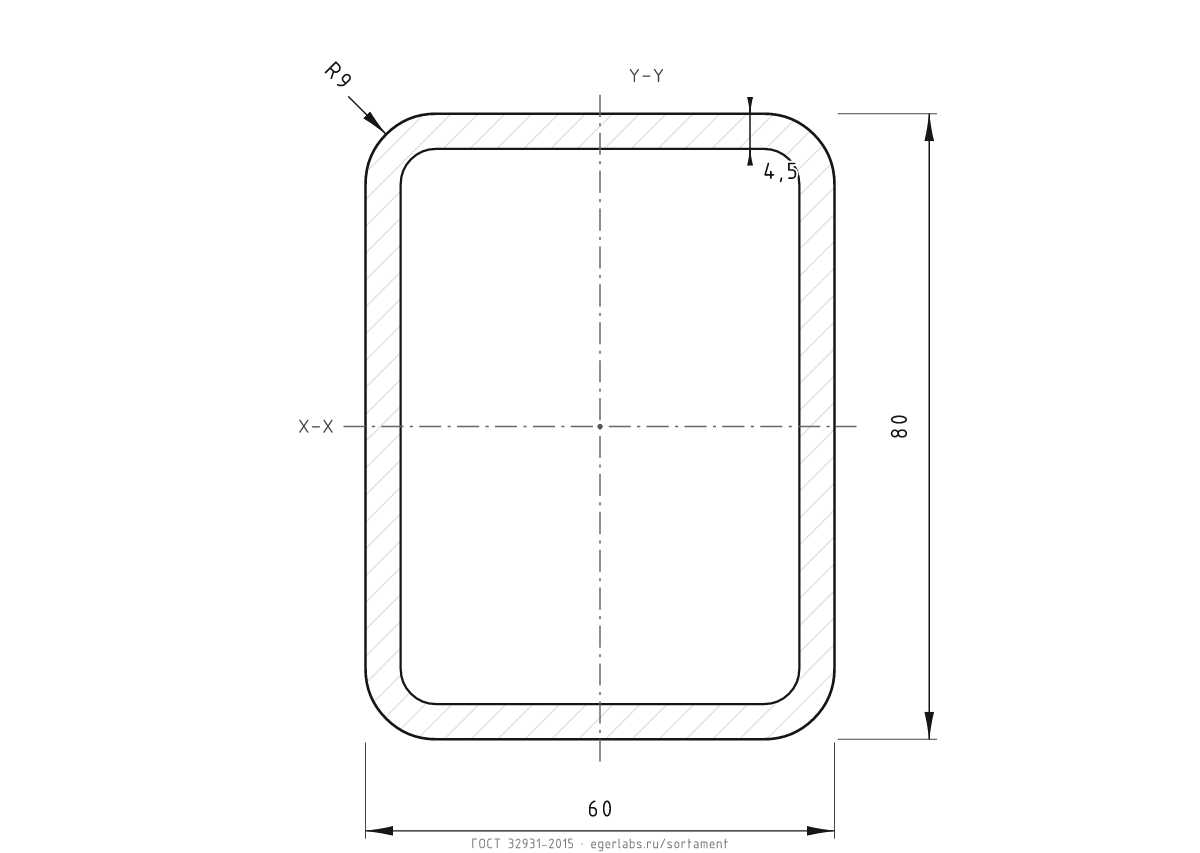

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 8,854 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
