Труба прямоугольная 60×25×3 — ГОСТ 32931-2015
60 × 25 × 3 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 60 мм |
|---|---|
| Ширина b | 25 мм |
| Толщина t | 3 мм |
| Радиус R | 6 мм |
| Площадь A | 4,51 см² |
| Масса 1 м | 3,54 кг/м |
Геометрия и статика
| Ix | 18,06 см⁴ |
|---|---|
| Wx | 6,02 см³ |
| ix | 2 см |
| Iy | 4,4 см⁴ |
| Wy | 3,52 см³ |
| iy | 0,99 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

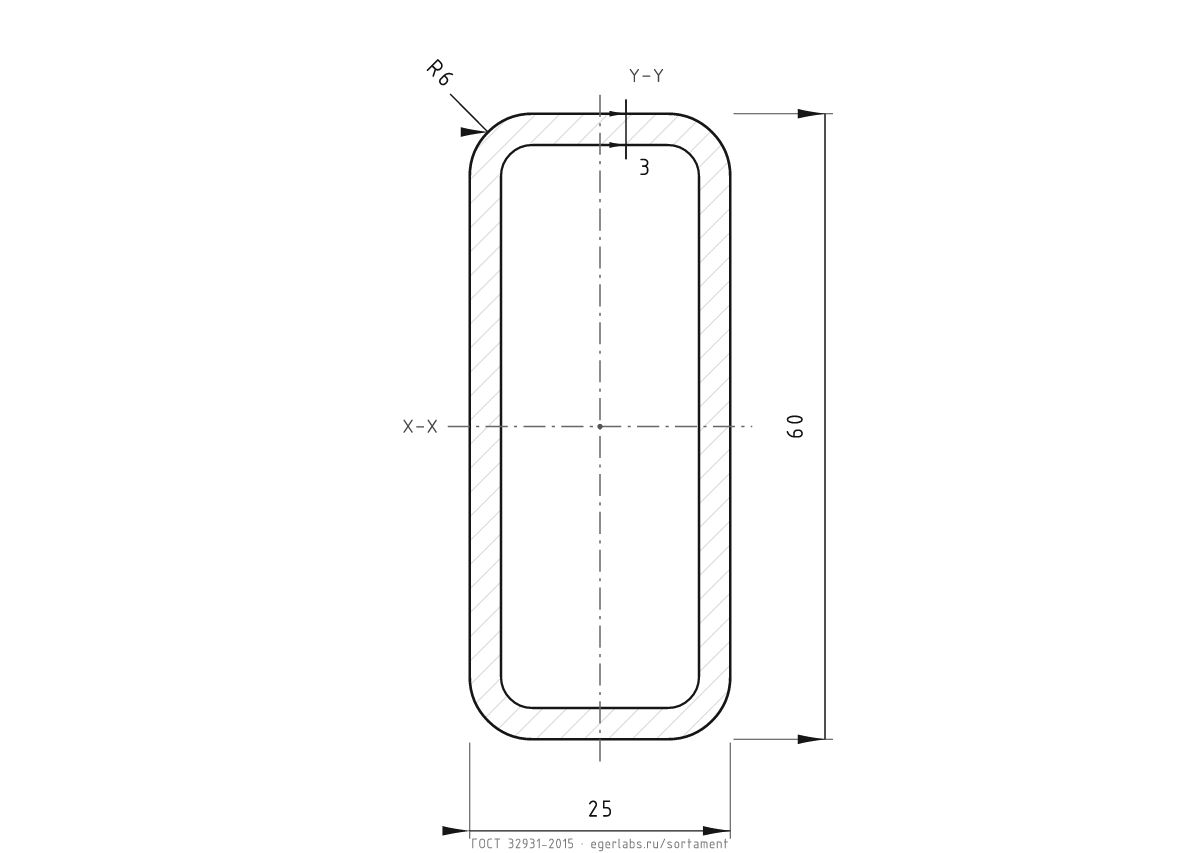

Чертёж в PNG
Белая версия сечения 60×25×3: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 60×25×3 по ГОСТ 32931-2015: высота 60 мм, ширина 25 мм, толщина 3 мм. Площадь 4,51 см², масса 1 м — 3,54 кг.
Моменты инерции: Ix = 18,06 см⁴, Iy = 4,4 см⁴; моменты сопротивления Wx = 6,02 см³, Wy = 3,52 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 3,54 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
