Труба прямоугольная 50×40×3 — ГОСТ 32931-2015
50 × 40 × 3 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 50 мм |
|---|---|
| Ширина b | 40 мм |
| Толщина t | 3 мм |
| Радиус R | 6 мм |
| Площадь A | 4,81 см² |
| Масса 1 м | 3,779 кг/м |
Геометрия и статика
| Ix | 16,15 см⁴ |
|---|---|
| Wx | 6,46 см³ |
| ix | 1,83 см |
| Iy | 11,38 см⁴ |
| Wy | 5,69 см³ |
| iy | 1,54 см |
Масса партии
Описание и геометрия
Труба прямоугольная 50×40×3 по ГОСТ 32931-2015: высота 50 мм, ширина 40 мм, толщина 3 мм. Площадь 4,81 см², масса 1 м — 3,779 кг.
Моменты инерции: Ix = 16,15 см⁴, Iy = 11,38 см⁴; моменты сопротивления Wx = 6,46 см³, Wy = 5,69 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

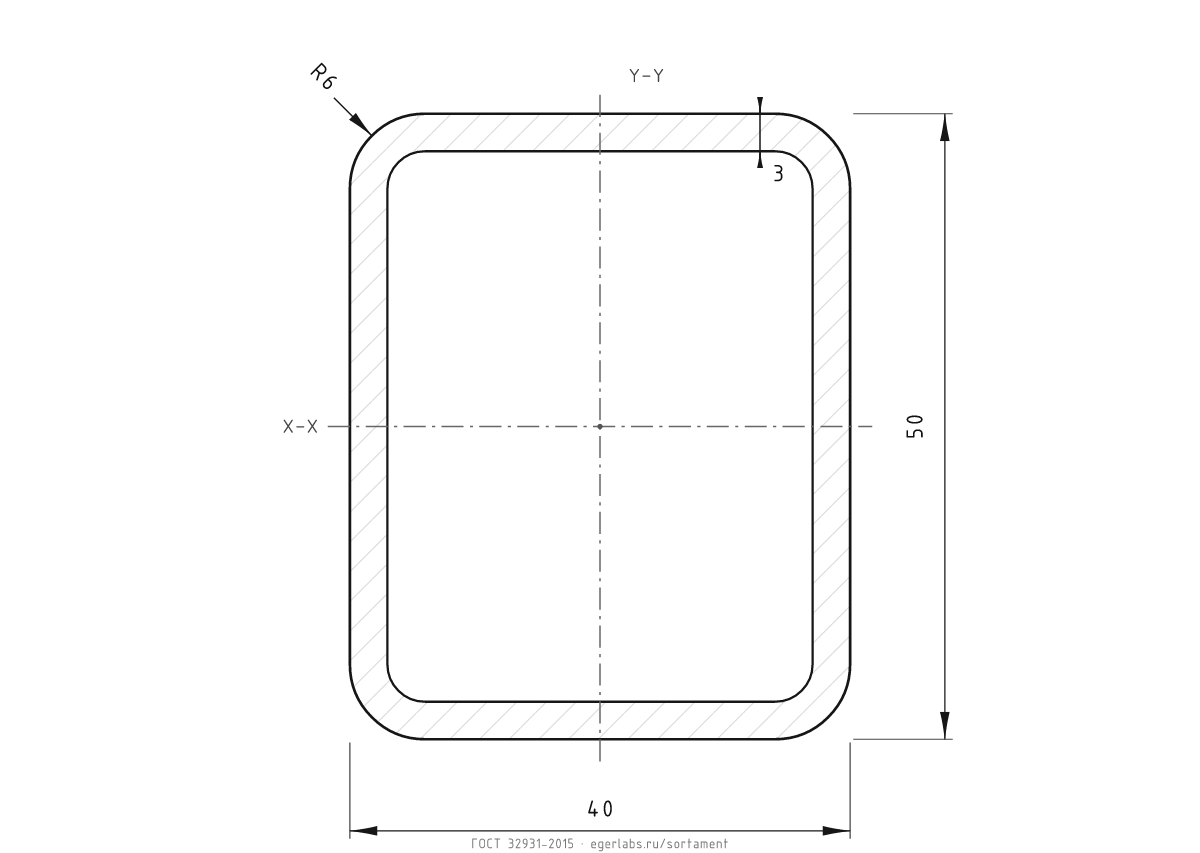

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 3,779 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
