Труба прямоугольная 500×400×13 — ГОСТ 32931-2015
500 × 400 × 13 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 500 мм |
|---|---|
| Ширина b | 400 мм |
| Толщина t | 13 мм |
| Радиус R | 39 мм |
| Площадь A | 220 см² |
| Масса 1 м | 172,7 кг/м |
Геометрия и статика
| Ix | 80247,4 см⁴ |
|---|---|
| Wx | 3209,9 см³ |
| ix | 19,1 см |
| Iy | 57149,8 см⁴ |
| Wy | 2857,5 см³ |
| iy | 16,12 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

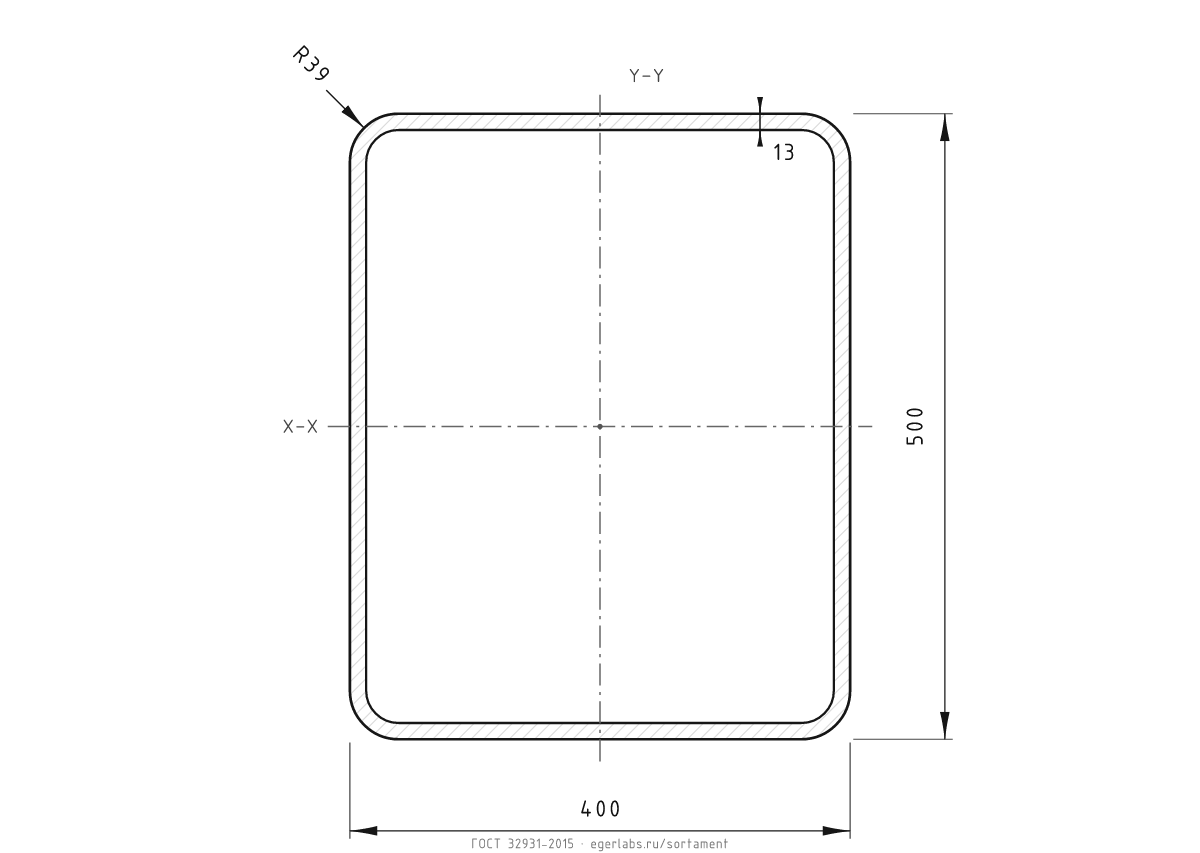

Чертёж в PNG
Белая версия сечения 500×400×13: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 500×400×13 по ГОСТ 32931-2015: высота 500 мм, ширина 400 мм, толщина 13 мм. Площадь 220 см², масса 1 м — 172,7 кг.
Моменты инерции: Ix = 80247,4 см⁴, Iy = 57149,8 см⁴; моменты сопротивления Wx = 3209,9 см³, Wy = 2857,5 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 172,7 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 500×400×13 · текущий | ГОСТ 32931-2015 | 172,7 | 220 | 80247,4 | — | — |
| 500×400×12 | ГОСТ 32931-2015 | 160,2 | 204,1 | 74895 | +7,8% | +7,1% |
| 500×400×14 | ГОСТ 32931-2015 | 185,1 | 235,8 | 85466,8 | -6,7% | -6,1% |
