Труба прямоугольная 500×300×14 — ГОСТ 32931-2015
500 × 300 × 14 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 500 мм |
|---|---|
| Ширина b | 300 мм |
| Толщина t | 14 мм |
| Радиус R | 42 мм |
| Площадь A | 207,8 см² |
| Масса 1 м | 163,1 кг/м |
Геометрия и статика
| Ix | 68928,5 см⁴ |
|---|---|
| Wx | 2757,1 см³ |
| ix | 18,21 см |
| Iy | 31478,2 см⁴ |
| Wy | 2098,5 см³ |
| iy | 12,31 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

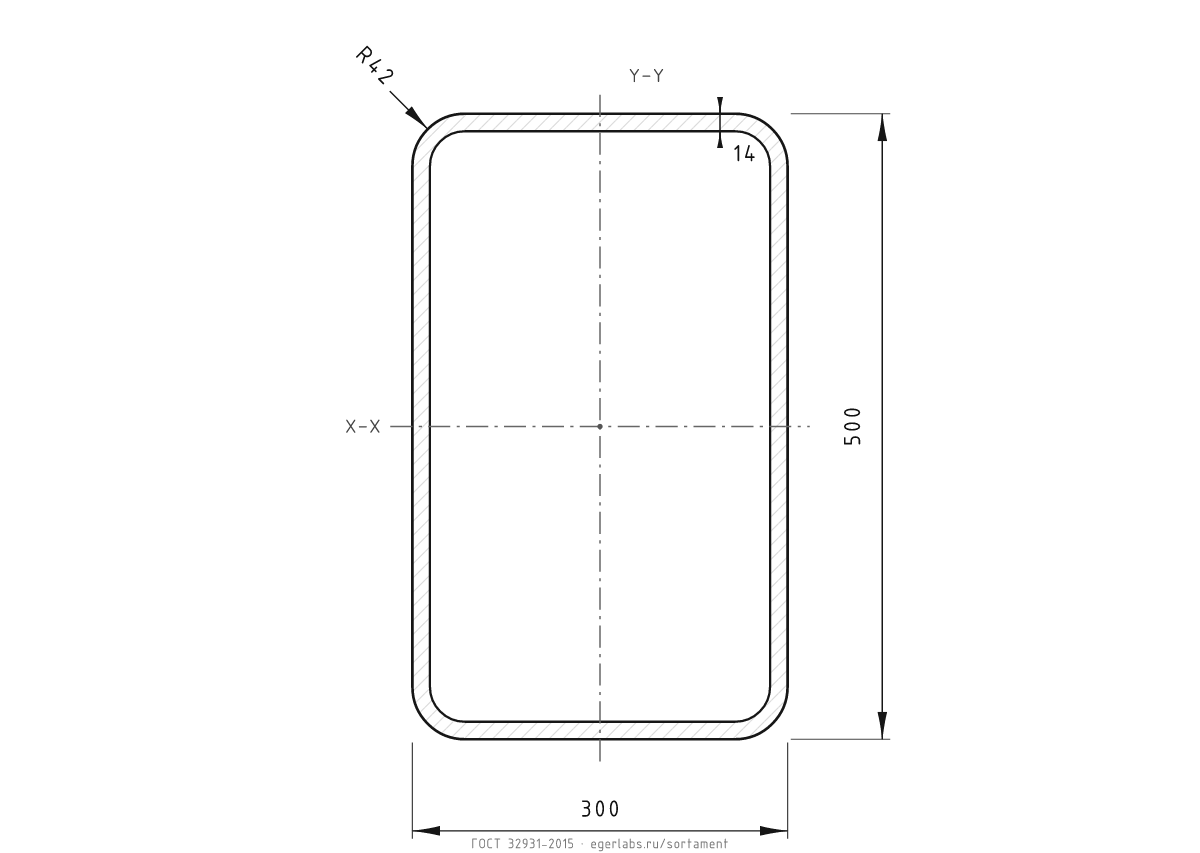

Чертёж в PNG
Белая версия сечения 500×300×14: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 500×300×14 по ГОСТ 32931-2015: высота 500 мм, ширина 300 мм, толщина 14 мм. Площадь 207,8 см², масса 1 м — 163,1 кг.
Моменты инерции: Ix = 68928,5 см⁴, Iy = 31478,2 см⁴; моменты сопротивления Wx = 2757,1 см³, Wy = 2098,5 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 163,1 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 500×300×14 · текущий | ГОСТ 32931-2015 | 163,1 | 207,8 | 68928,5 | — | — |
| 500×300×13 | ГОСТ 32931-2015 | 152,3 | 194 | 64827,7 | +7,1% | +6,3% |
| 500×300×15 | ГОСТ 32931-2015 | 173,8 | 221,3 | 72906,8 | -6,1% | -5,5% |
