Труба прямоугольная 400×200×22 — ГОСТ 32931-2015

Описание и геометрия

Труба прямоугольная 400×200×22 по ГОСТ 32931-2015: высота 400 мм, ширина 200 мм, толщина 22 мм. Площадь 223,9 см², масса 1 м — 175,7 кг.

Моменты инерции: Ix = 39834,2 см⁴, Iy = 13412,4 см⁴; моменты сопротивления Wx = 1991,7 см³, Wy = 1341,2 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.

Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.

X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

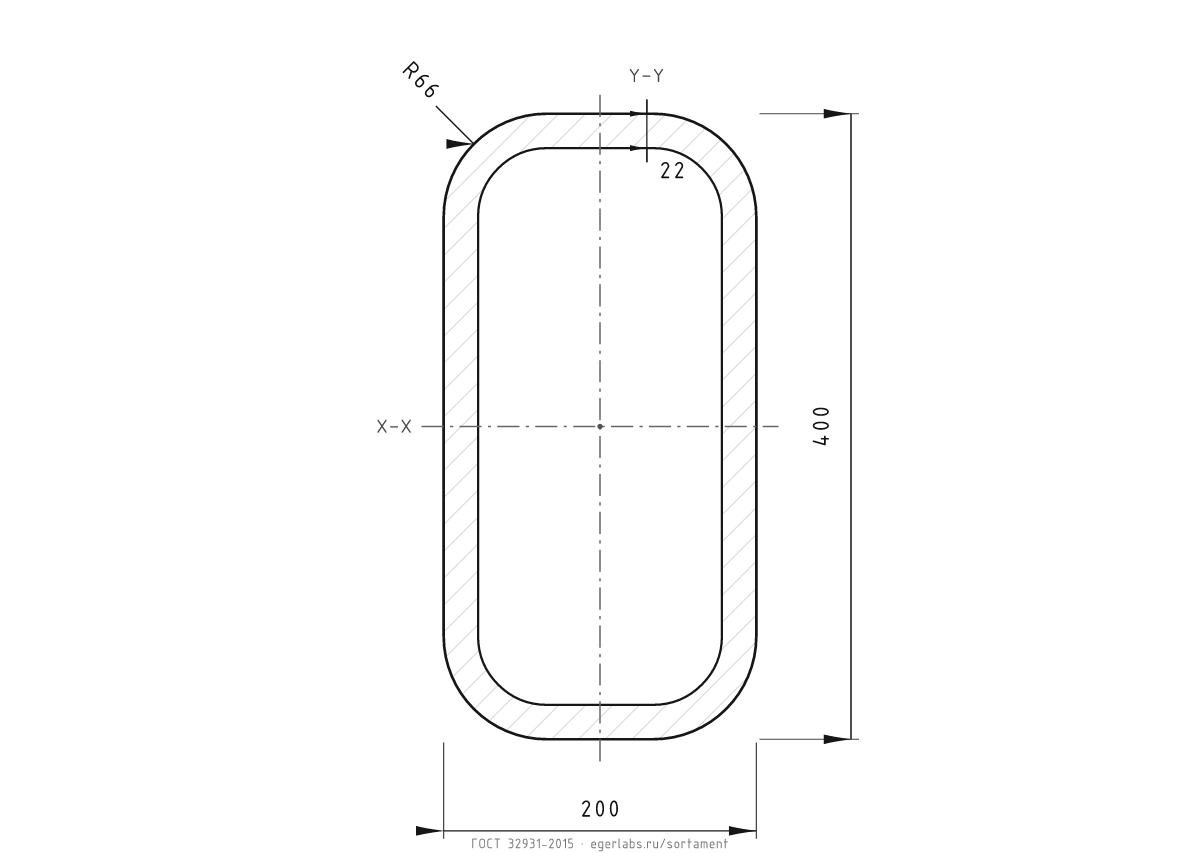

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 175,7 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Балки перекрытий, ригели рам, прогоны и обвязки.
• Стойки с преимущественной нагрузкой в одной плоскости.
• Элементы лестниц, ограждений и несущих рам навесов.
