Паспорт сечения · ГОСТ 32931-2015
Труба прямоугольная 25×10×1 — ГОСТ 32931-2015
25 × 10 × 1 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 25 мм |
|---|---|
| Ширина b | 10 мм |
| Толщина t | 1 мм |
| Радиус R | 1,5 мм |
| Площадь A | 0,64 см² |
| Масса 1 м | 0,505 кг/м |
Геометрия и статика
| Ix | 0,47 см⁴ |
|---|---|
| Wx | 0,38 см³ |
| ix | 0,85 см |
| Iy | 0,11 см⁴ |
| Wy | 0,22 см³ |
| iy | 0,41 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

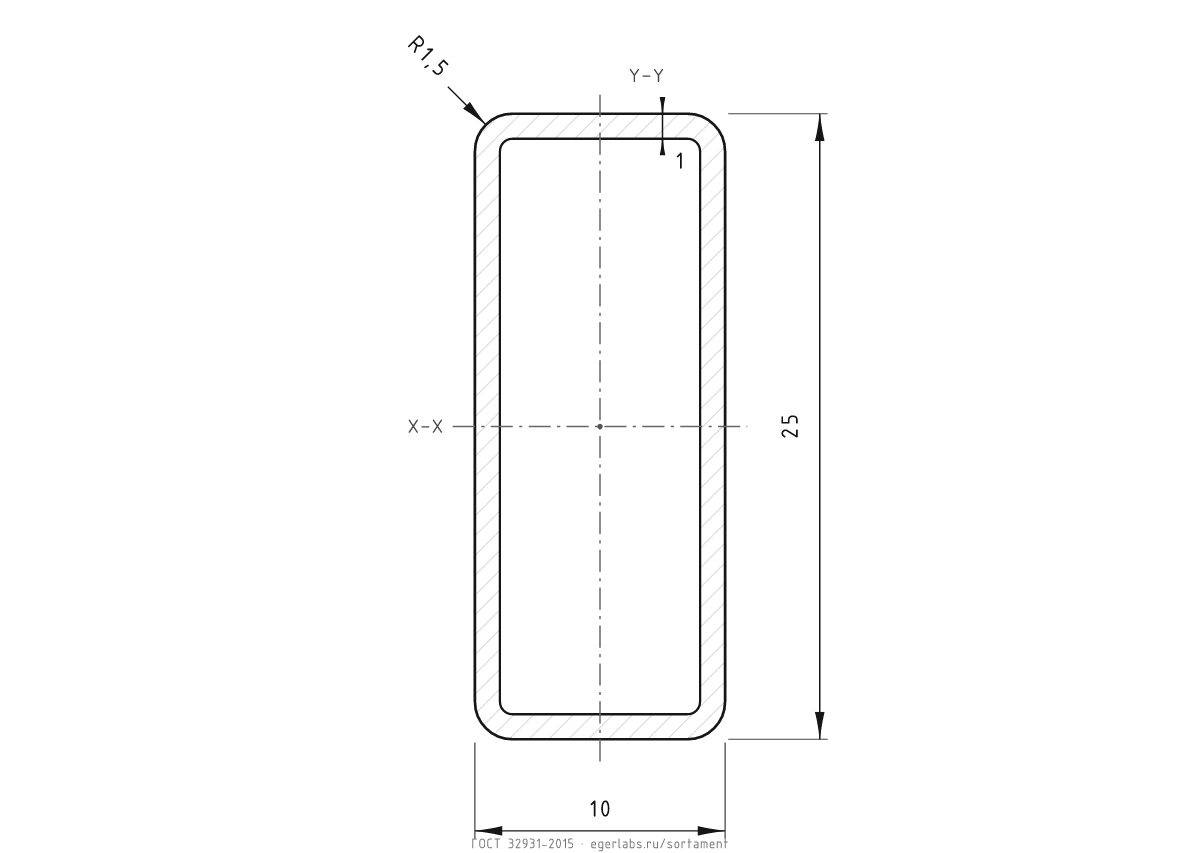

Чертёж в PNG
Белая версия сечения 25×10×1: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 25×10×1 по ГОСТ 32931-2015: высота 25 мм, ширина 10 мм, толщина 1 мм. Площадь 0,64 см², масса 1 м — 0,505 кг.
Моменты инерции: Ix = 0,47 см⁴, Iy = 0,11 см⁴; моменты сопротивления Wx = 0,38 см³, Wy = 0,22 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 0,505 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 25×10×1 · текущий | ГОСТ 32931-2015 | 0,505 | 0,64 | 0,47 | — | — |
| 250×150×9,5 | ГОСТ 32931-2015 | 54,39 | 69,29 | 5600,3 | -99,1% | -100% |
| 25×10×1,5 | ГОСТ 32931-2015 | 0,723 | 0,92 | 0,62 | -30,2% | -24,2% |
