Труба прямоугольная 240×160×11 — ГОСТ 32931-2015
240 × 160 × 11 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 240 мм |
|---|---|
| Ширина b | 160 мм |
| Толщина t | 11 мм |
| Радиус R | 33 мм |
| Площадь A | 77,97 см² |
| Масса 1 м | 61,2 кг/м |
Геометрия и статика
| Ix | 5779,1 см⁴ |
|---|---|
| Wx | 481,6 см³ |
| ix | 8,61 см |
| Iy | 3092,3 см⁴ |
| Wy | 386,5 см³ |
| iy | 6,3 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 240×160×11: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 240×160×11 по ГОСТ 32931-2015: высота 240 мм, ширина 160 мм, толщина 11 мм. Площадь 77,97 см², масса 1 м — 61,2 кг.
Моменты инерции: Ix = 5779,1 см⁴, Iy = 3092,3 см⁴; моменты сопротивления Wx = 481,6 см³, Wy = 386,5 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

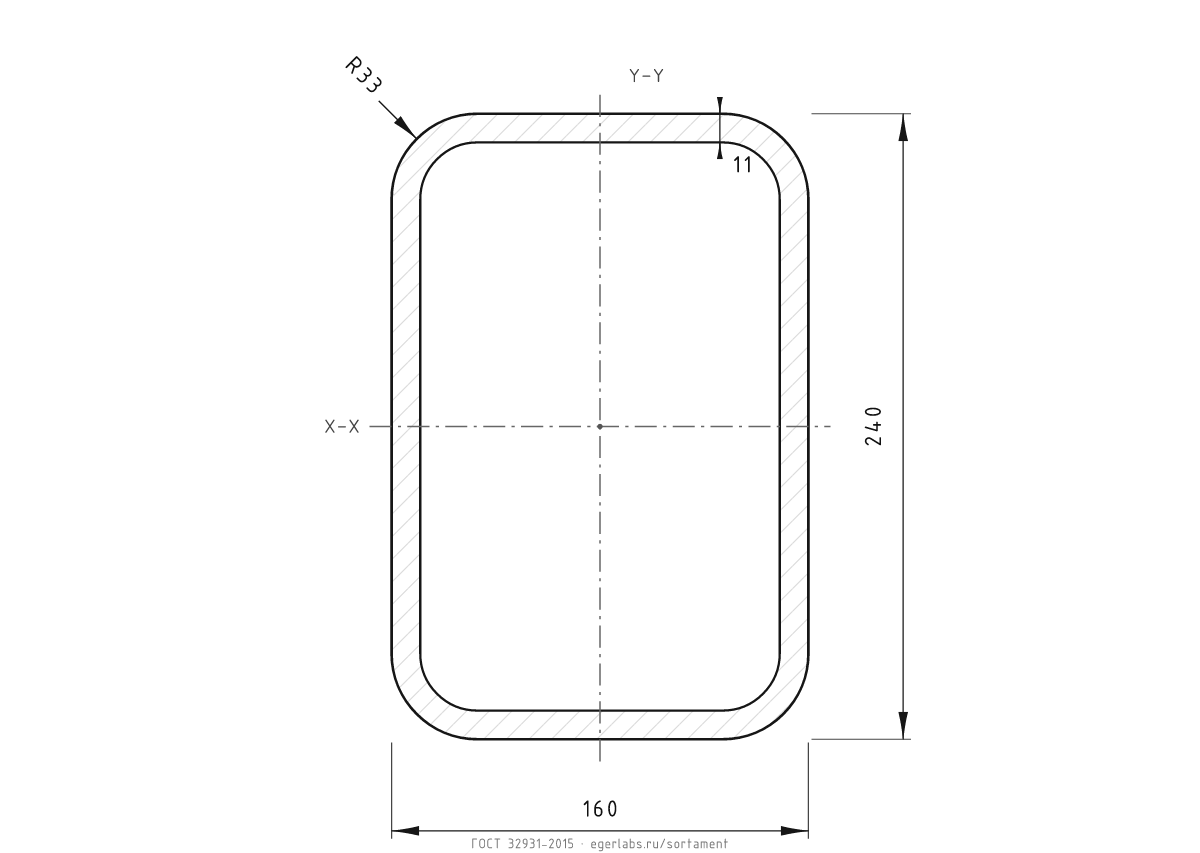

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 61,2 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 240×160×11 · текущий | ГОСТ 32931-2015 | 61,2 | 77,97 | 5779,1 | — | — |
| 240×160×10,5 | ГОСТ 32931-2015 | 58,76 | 74,86 | 5592 | +4,2% | +3,3% |
| 240×160×11,5 | ГОСТ 32931-2015 | 63,61 | 81,03 | 5959,4 | -3,8% | -3% |
