Паспорт сечения · ГОСТ 32931-2015
Труба прямоугольная 240×120×8 — ГОСТ 32931-2015
240 × 120 × 8 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 240 мм |
|---|---|
| Ширина b | 120 мм |
| Толщина t | 8 мм |
| Радиус R | 20 мм |
| Площадь A | 52,84 см² |
| Масса 1 м | 41,48 кг/м |
Геометрия и статика
| Ix | 3772,2 см⁴ |
|---|---|
| Wx | 314,3 см³ |
| ix | 8,45 см |
| Iy | 1280 см⁴ |
| Wy | 213,3 см³ |
| iy | 4,92 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

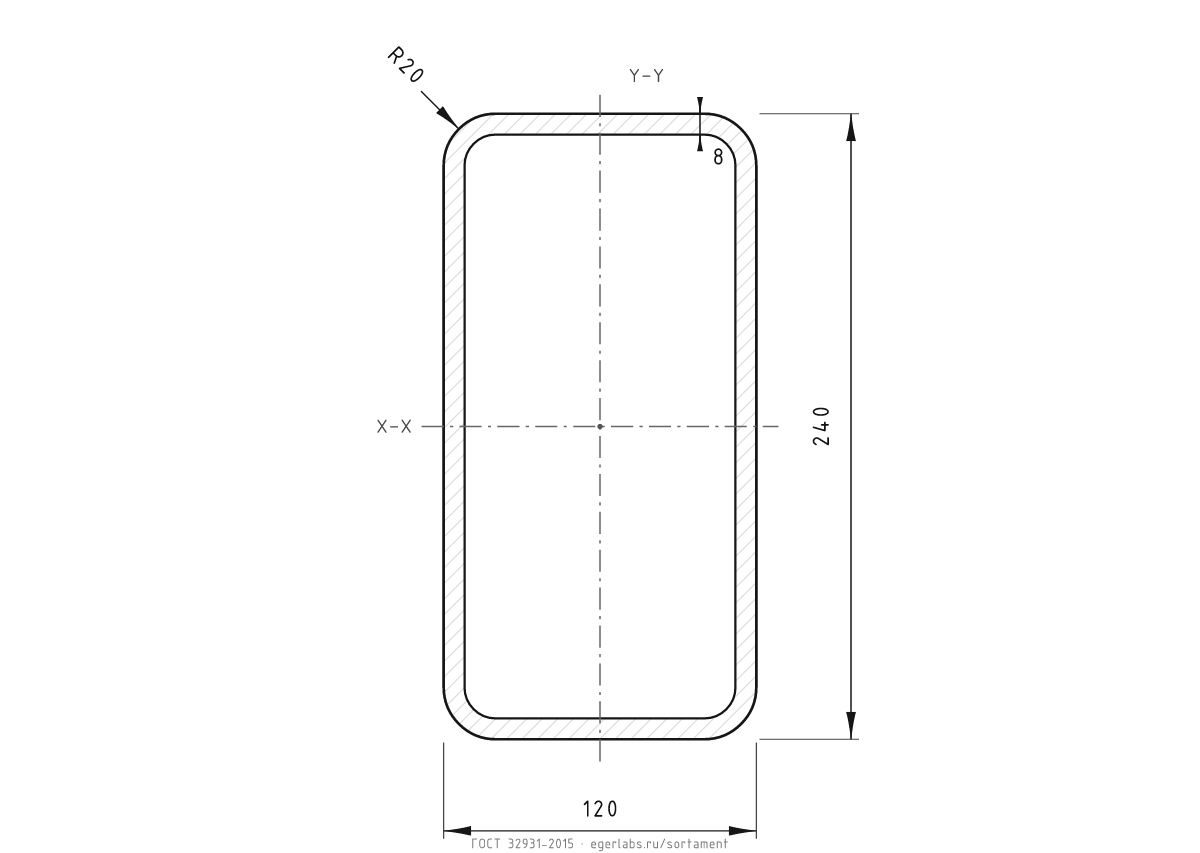

Чертёж в PNG
Белая версия сечения 240×120×8: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 240×120×8 по ГОСТ 32931-2015: высота 240 мм, ширина 120 мм, толщина 8 мм. Площадь 52,84 см², масса 1 м — 41,48 кг.
Моменты инерции: Ix = 3772,2 см⁴, Iy = 1280 см⁴; моменты сопротивления Wx = 314,3 см³, Wy = 213,3 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 41,48 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 240×120×8 · текущий | ГОСТ 32931-2015 | 41,48 | 52,84 | 3772,2 | — | — |
| 240×120×7,5 | ГОСТ 32931-2015 | 39,11 | 49,82 | 3583,5 | +6,1% | +5,3% |
| 240×120×8,5 | ГОСТ 32931-2015 | 43,83 | 55,83 | 3954,8 | -5,4% | -4,6% |
