Паспорт сечения · ГОСТ 32931-2015
Труба прямоугольная 240×120×4 — ГОСТ 32931-2015
240 × 120 × 4 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 240 мм |
|---|---|
| Ширина b | 120 мм |
| Толщина t | 4 мм |
| Радиус R | 8 мм |
| Площадь A | 27,75 см² |
| Масса 1 м | 21,78 кг/м |
Геометрия и статика
| Ix | 2110,7 см⁴ |
|---|---|
| Wx | 175,9 см³ |
| ix | 8,72 см |
| Iy | 725,4 см⁴ |
| Wy | 120,9 см³ |
| iy | 5,11 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

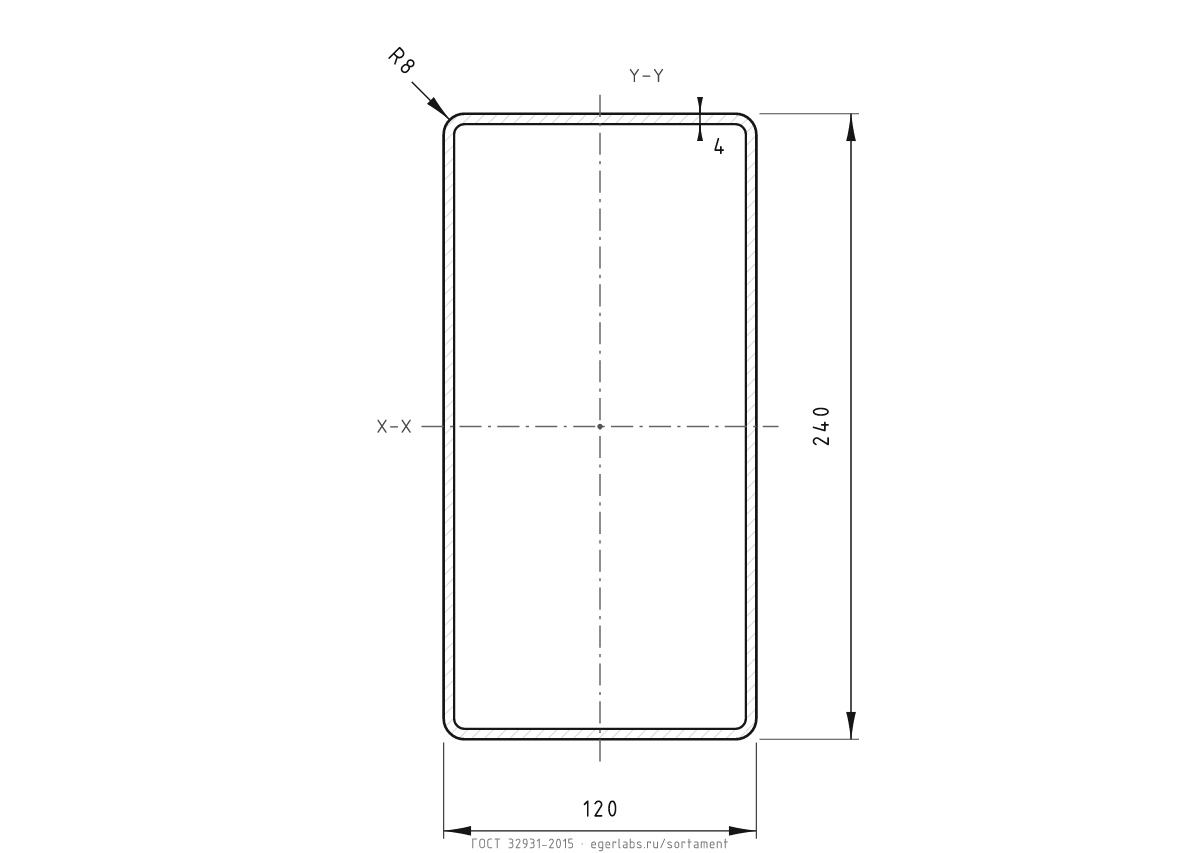

Чертёж в PNG
Белая версия сечения 240×120×4: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 240×120×4 по ГОСТ 32931-2015: высота 240 мм, ширина 120 мм, толщина 4 мм. Площадь 27,75 см², масса 1 м — 21,78 кг.
Моменты инерции: Ix = 2110,7 см⁴, Iy = 725,4 см⁴; моменты сопротивления Wx = 175,9 см³, Wy = 120,9 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 21,78 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 240×120×4 · текущий | ГОСТ 32931-2015 | 21,78 | 27,75 | 2110,7 | — | — |
| 240×120×3,5 | ГОСТ 32931-2015 | 19,15 | 24,39 | 1867,6 | +13,7% | +13% |
| 240×120×4,5 | ГОСТ 32931-2015 | 24,39 | 31,07 | 2348,1 | -10,7% | -10,1% |
