Труба бесшовная холоднодеформированная: чертежи сечений

360 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 7 из 8 · показаны 289–336 из 360

Чертёж сечения: Труба бесшовная холоднодеформированная Ø100×14 — Ø100×14 Ø100 × 14 мм · 29,691 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø100×16 — Ø100×16 Ø100 × 16 мм · 33,143 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø100×18 — Ø100×18 Ø100 × 18 мм · 36,398 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø102×14 — Ø102×14 Ø102 × 14 мм · 30,381 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø102×16 — Ø102×16 Ø102 × 16 мм · 33,932 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø102×18 — Ø102×18 Ø102 × 18 мм · 37,286 кг/м PNG

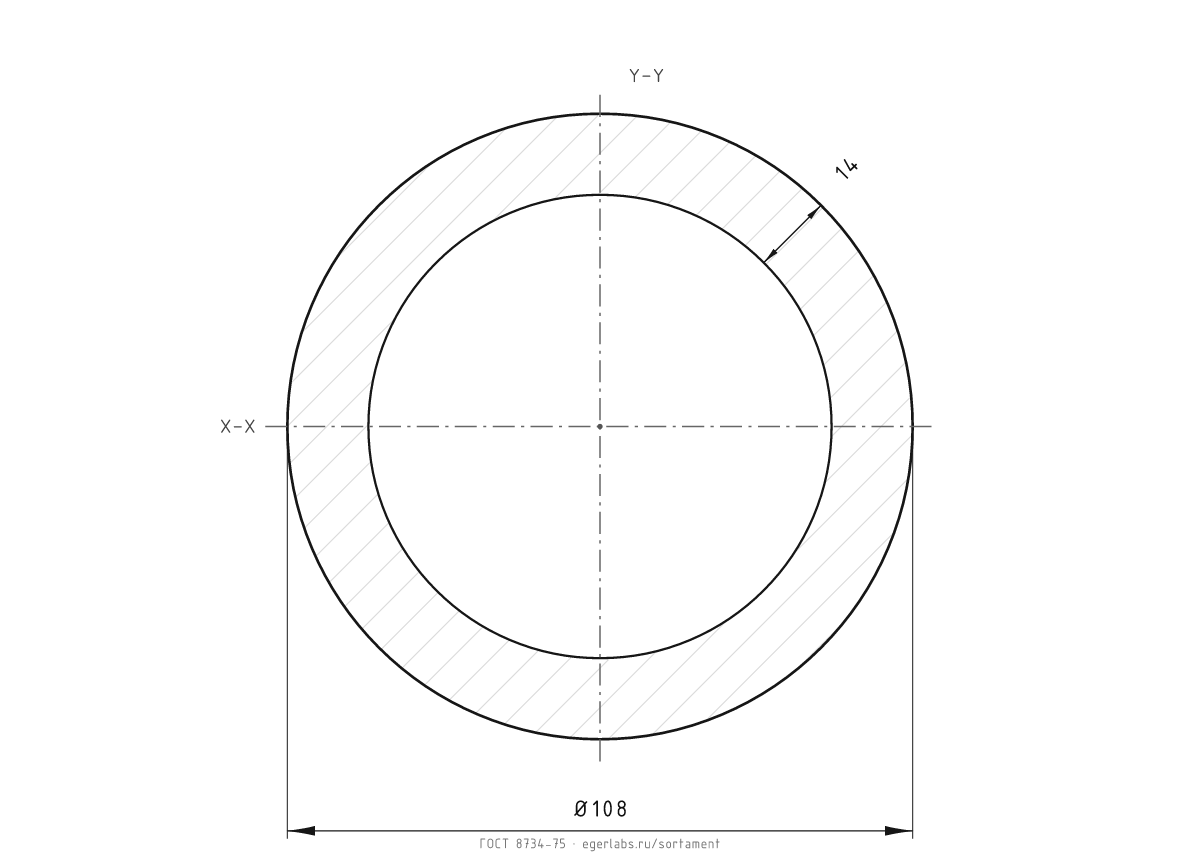

Чертёж сечения: Труба бесшовная холоднодеформированная Ø108×14 — Ø108×14 Ø108 × 14 мм · 32,453 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø108×16 — Ø108×16 Ø108 × 16 мм · 36,3 кг/м PNG

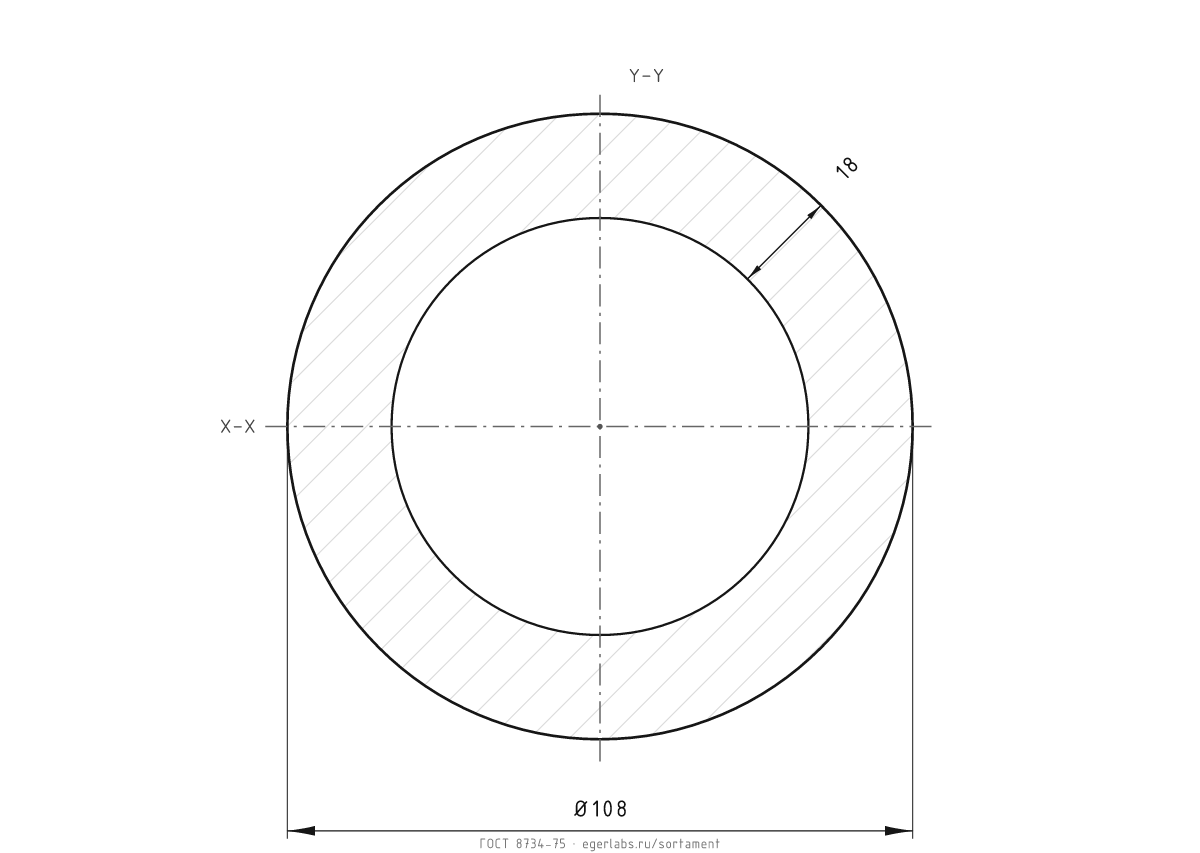

Чертёж сечения: Труба бесшовная холоднодеформированная Ø108×18 — Ø108×18 Ø108 × 18 мм · 39,949 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×9 — Ø110×9 Ø110 × 9 мм · 22,416 кг/м PNG

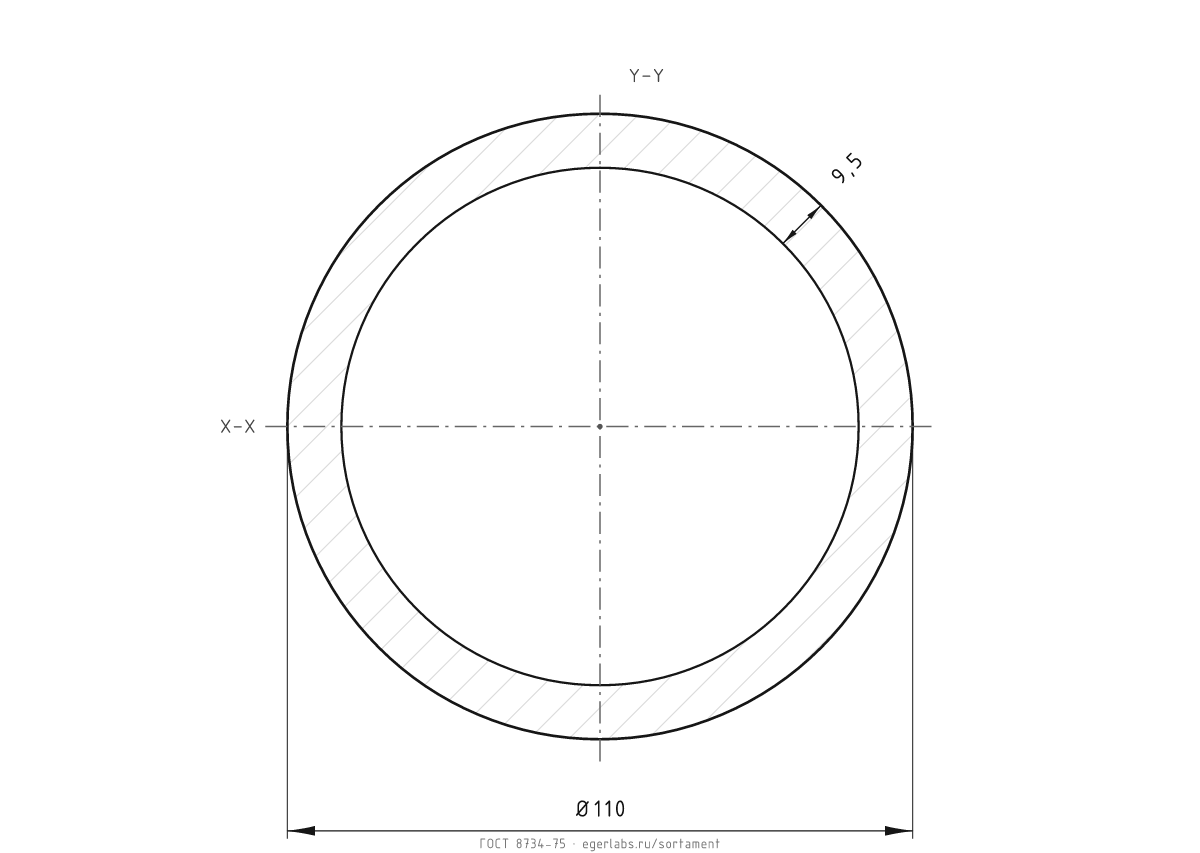

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×9,5 — Ø110×9,5 Ø110 × 9,5 мм · 23,544 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×10 — Ø110×10 Ø110 × 10 мм · 24,66 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×11 — Ø110×11 Ø110 × 11 мм · 26,855 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×12 — Ø110×12 Ø110 × 12 мм · 29 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×14 — Ø110×14 Ø110 × 14 мм · 33,143 кг/м PNG

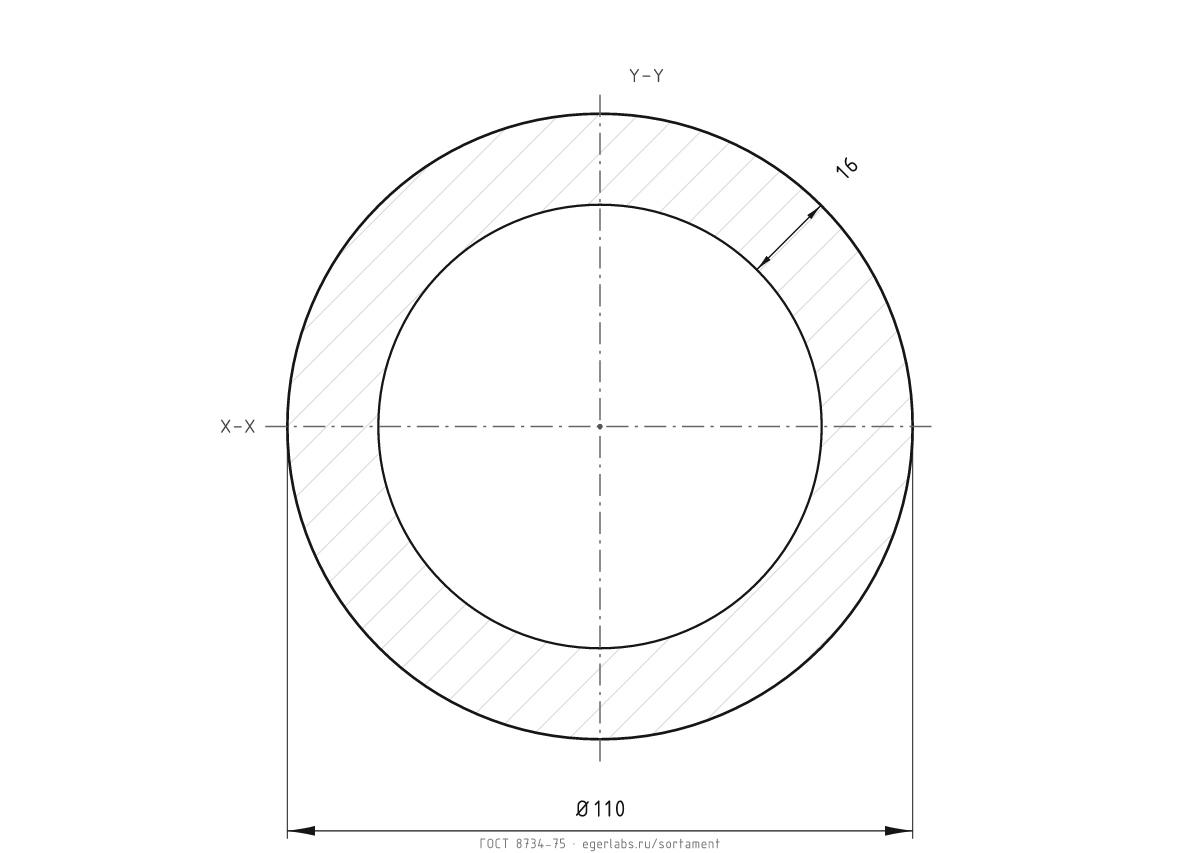

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×16 — Ø110×16 Ø110 × 16 мм · 37,089 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø110×18 — Ø110×18 Ø110 × 18 мм · 40,837 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×10 — Ø120×10 Ø120 × 10 мм · 27,126 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×11 — Ø120×11 Ø120 × 11 мм · 29,567 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×12 — Ø120×12 Ø120 × 12 мм · 31,959 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×14 — Ø120×14 Ø120 × 14 мм · 36,595 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×16 — Ø120×16 Ø120 × 16 мм · 41,034 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø120×18 — Ø120×18 Ø120 × 18 мм · 45,276 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×10 — Ø130×10 Ø130 × 10 мм · 29,592 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×11 — Ø130×11 Ø130 × 11 мм · 32,28 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×12 — Ø130×12 Ø130 × 12 мм · 34,919 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×14 — Ø130×14 Ø130 × 14 мм · 40,048 кг/м PNG

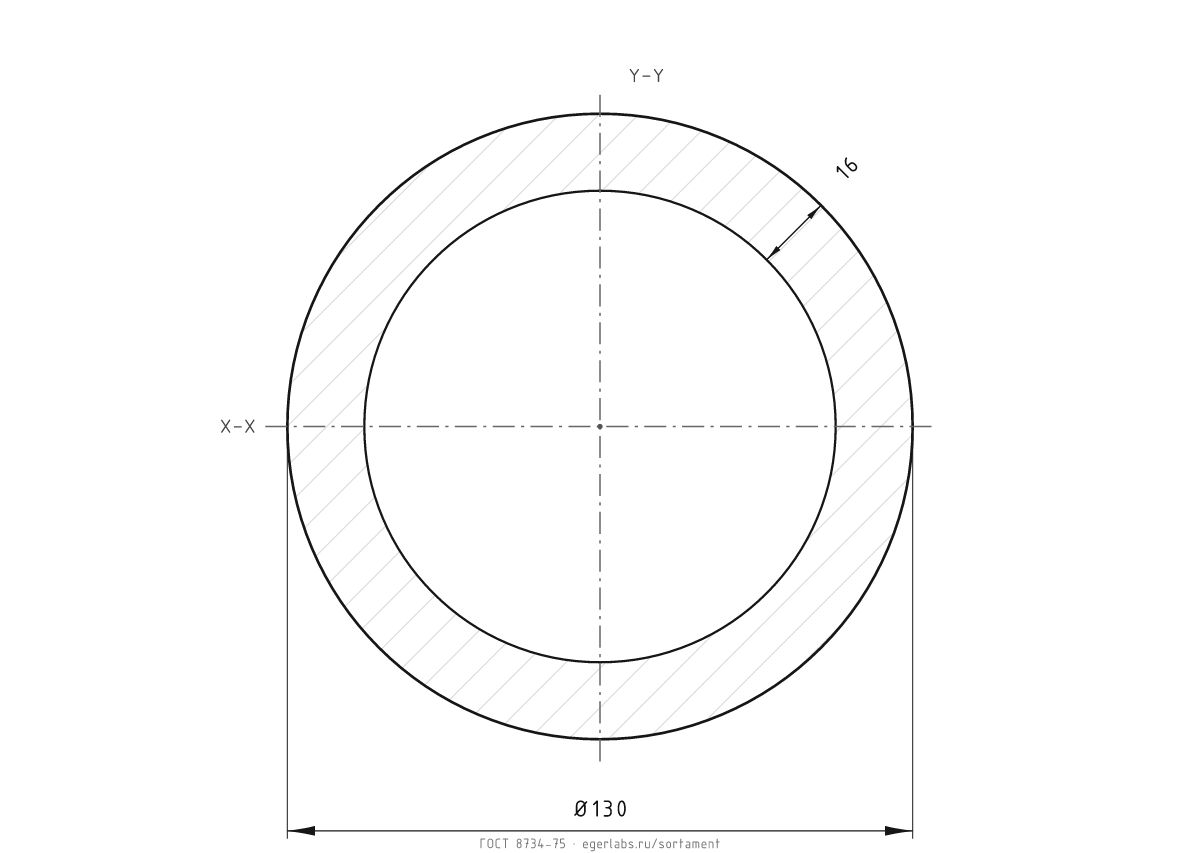

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×16 — Ø130×16 Ø130 × 16 мм · 44,98 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×18 — Ø130×18 Ø130 × 18 мм · 49,715 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø130×20 — Ø130×20 Ø130 × 20 мм · 54,252 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø140×14 — Ø140×14 Ø140 × 14 мм · 43,5 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø140×16 — Ø140×16 Ø140 × 16 мм · 48,925 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø140×18 — Ø140×18 Ø140 × 18 мм · 54,153 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø140×20 — Ø140×20 Ø140 × 20 мм · 59,184 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø150×14 — Ø150×14 Ø150 × 14 мм · 46,953 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø150×16 — Ø150×16 Ø150 × 16 мм · 52,871 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø150×18 — Ø150×18 Ø150 × 18 мм · 58,592 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø150×20 — Ø150×20 Ø150 × 20 мм · 64,116 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø150×22 — Ø150×22 Ø150 × 22 мм · 69,443 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø160×14 — Ø160×14 Ø160 × 14 мм · 50,405 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø160×16 — Ø160×16 Ø160 × 16 мм · 56,817 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø160×18 — Ø160×18 Ø160 × 18 мм · 63,031 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø160×20 — Ø160×20 Ø160 × 20 мм · 69,048 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø160×22 — Ø160×22 Ø160 × 22 мм · 74,868 кг/м PNG

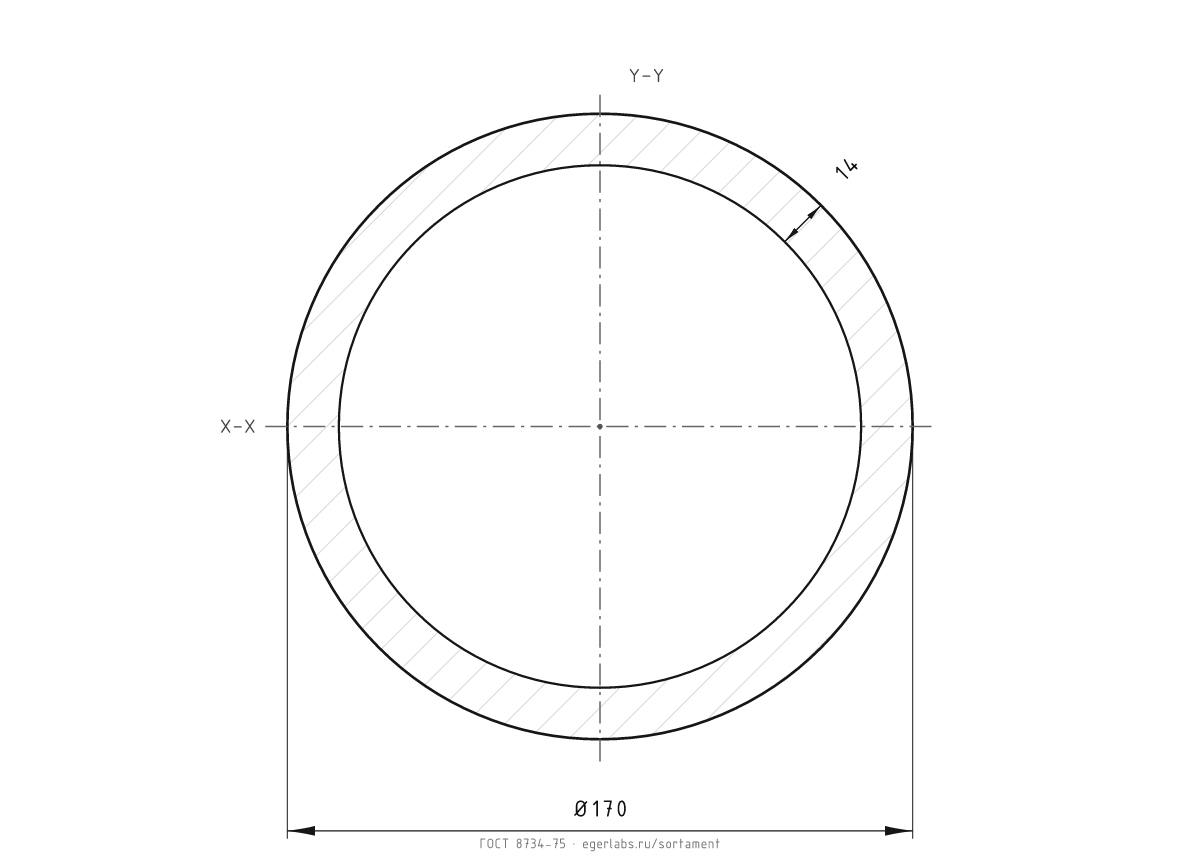

Чертёж сечения: Труба бесшовная холоднодеформированная Ø170×14 — Ø170×14 Ø170 × 14 мм · 53,857 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø170×16 — Ø170×16 Ø170 × 16 мм · 60,762 кг/м PNG

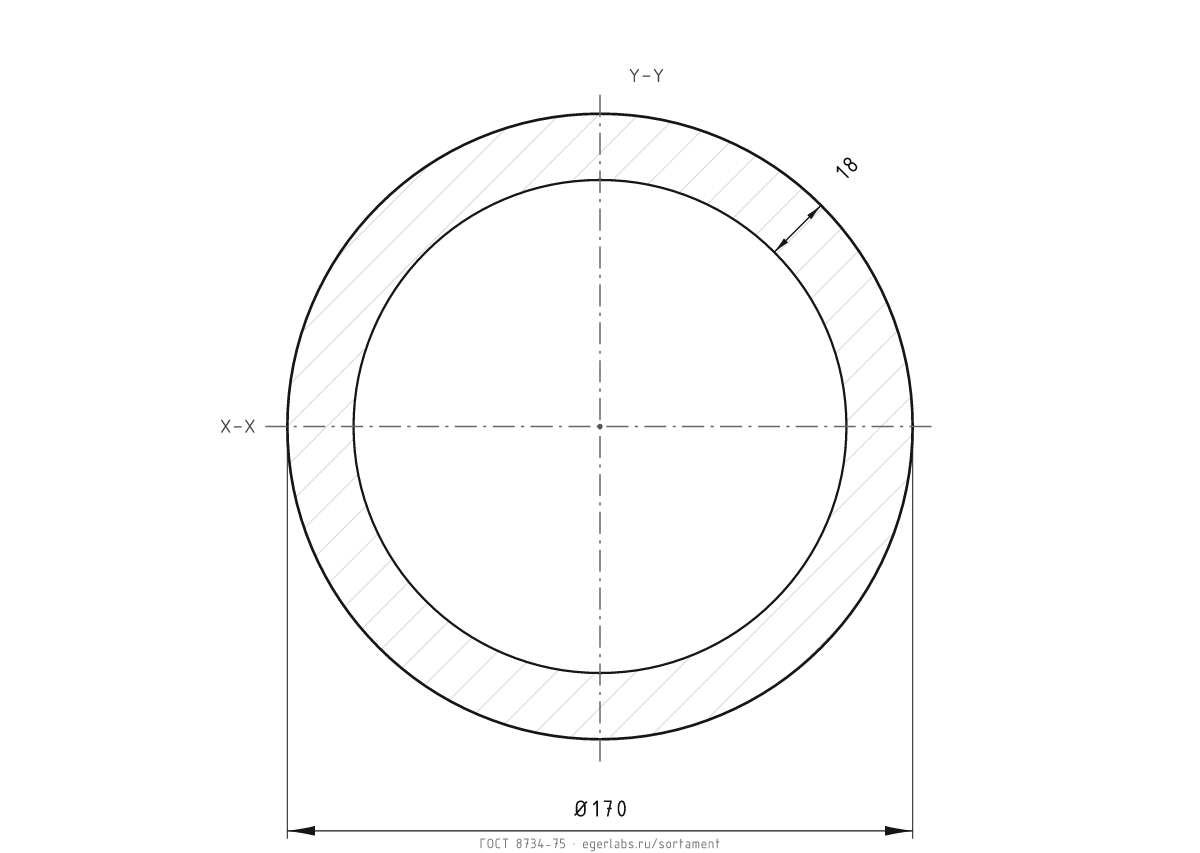

Чертёж сечения: Труба бесшовная холоднодеформированная Ø170×18 — Ø170×18 Ø170 × 18 мм · 67,47 кг/м PNG

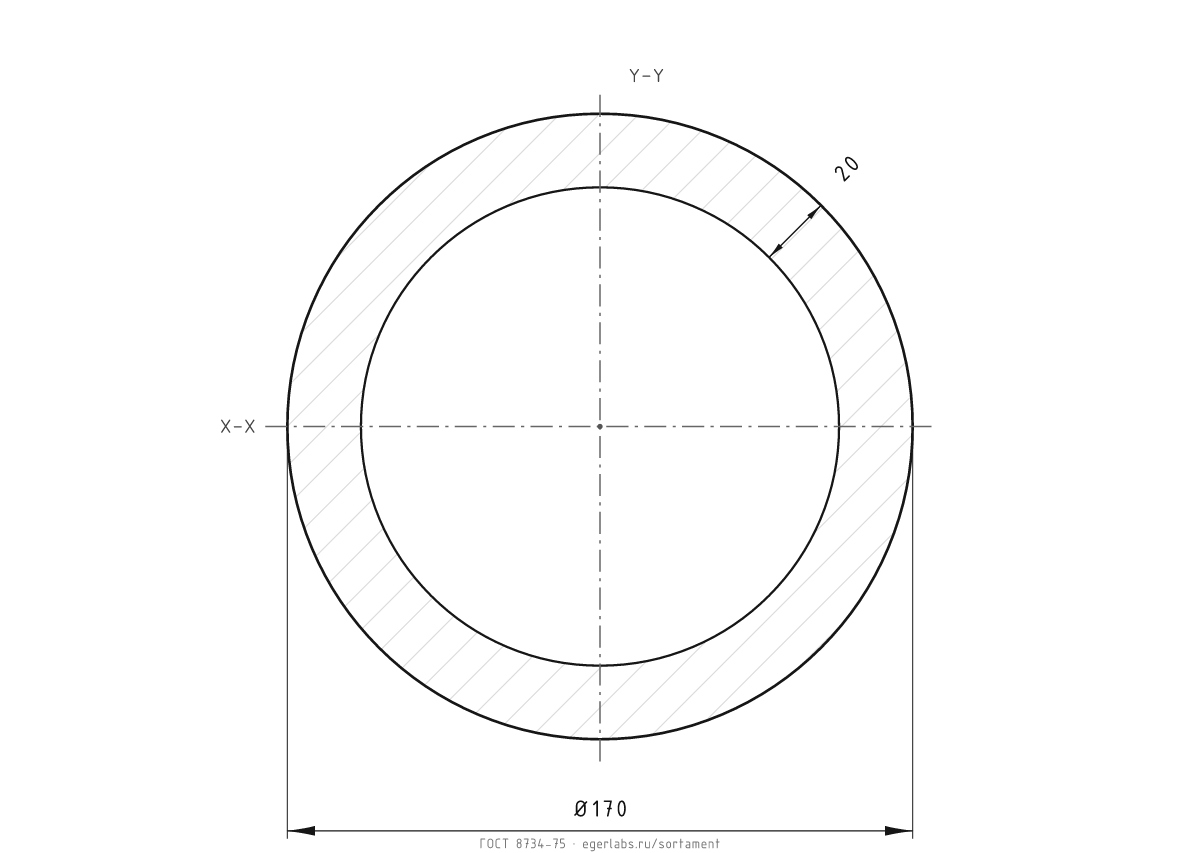

Чертёж сечения: Труба бесшовная холоднодеформированная Ø170×20 — Ø170×20 Ø170 × 20 мм · 73,98 кг/м PNG
