Картинки · ГОСТ 8734-75

Труба бесшовная холоднодеформированная: чертежи сечений

360 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 1 из 8 · показаны 1–48 из 360

Чертёж сечения: Труба бесшовная холоднодеформированная Ø6×1,6 — Ø6×1,6 Ø6 × 1,6 мм · 0,174 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø6×1,8 — Ø6×1,8 Ø6 × 1,8 мм · 0,186 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø7×1,6 — Ø7×1,6 Ø7 × 1,6 мм · 0,213 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø7×1,8 — Ø7×1,8 Ø7 × 1,8 мм · 0,231 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø8×1,6 — Ø8×1,6 Ø8 × 1,6 мм · 0,253 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø8×1,8 — Ø8×1,8 Ø8 × 1,8 мм · 0,275 кг/м PNG

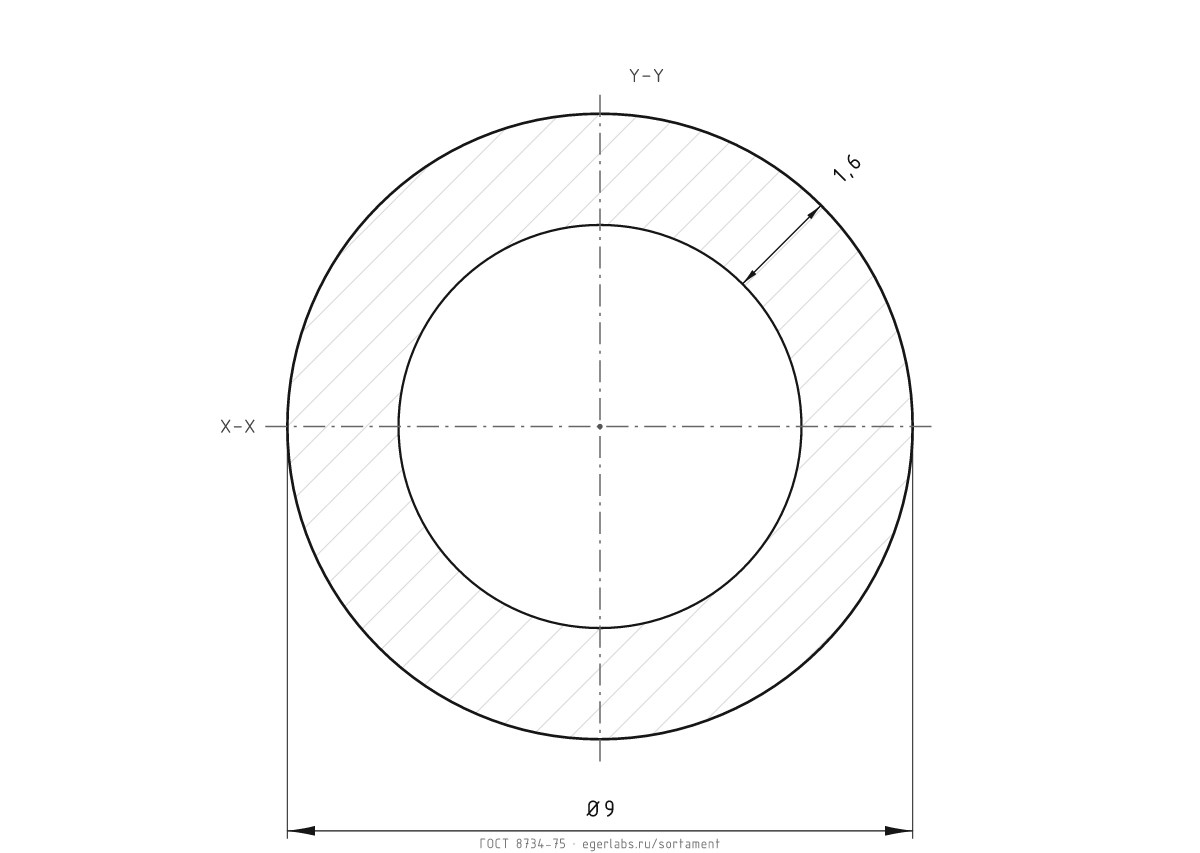

Чертёж сечения: Труба бесшовная холоднодеформированная Ø9×1,6 — Ø9×1,6 Ø9 × 1,6 мм · 0,292 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø9×1,8 — Ø9×1,8 Ø9 × 1,8 мм · 0,32 кг/м PNG

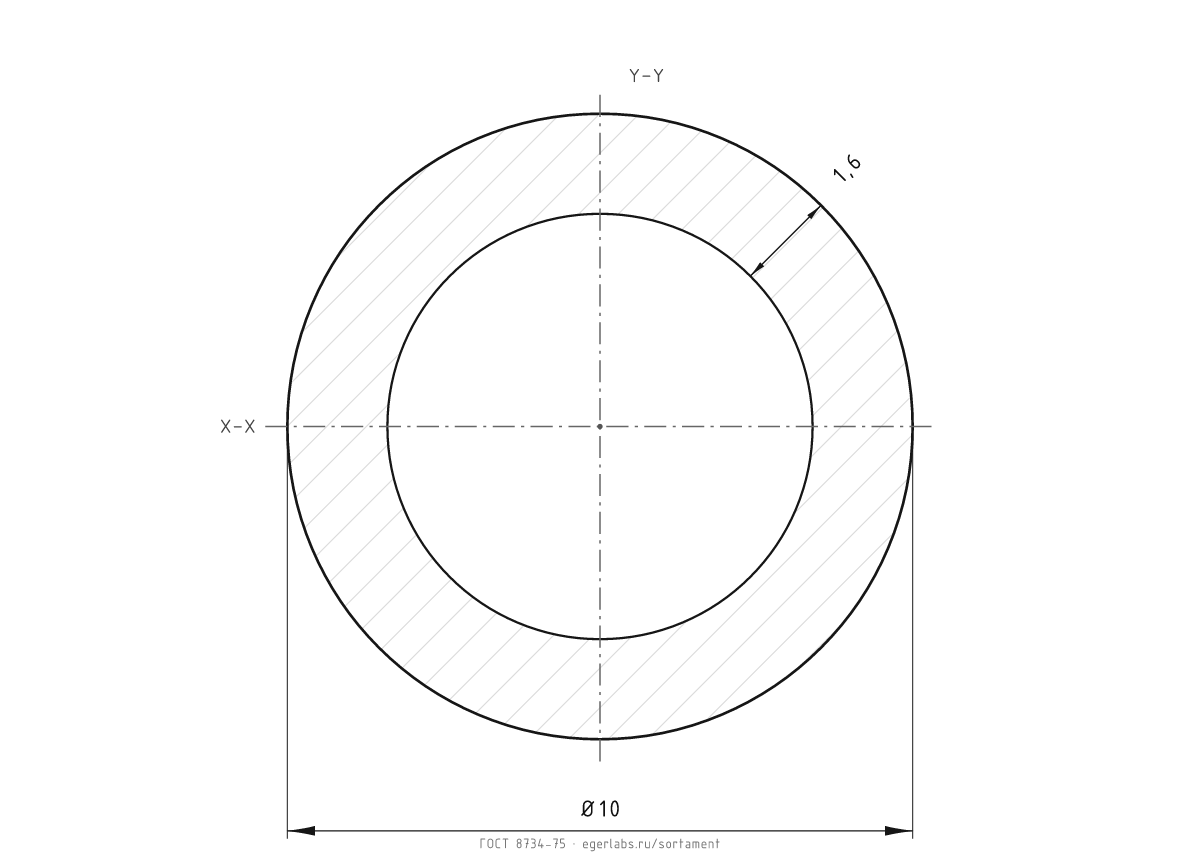

Чертёж сечения: Труба бесшовная холоднодеформированная Ø10×1,6 — Ø10×1,6 Ø10 × 1,6 мм · 0,331 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø10×1,8 — Ø10×1,8 Ø10 × 1,8 мм · 0,364 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø11×1,6 — Ø11×1,6 Ø11 × 1,6 мм · 0,371 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø11×1,8 — Ø11×1,8 Ø11 × 1,8 мм · 0,408 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø12×1,8 — Ø12×1,8 Ø12 × 1,8 мм · 0,453 кг/м PNG

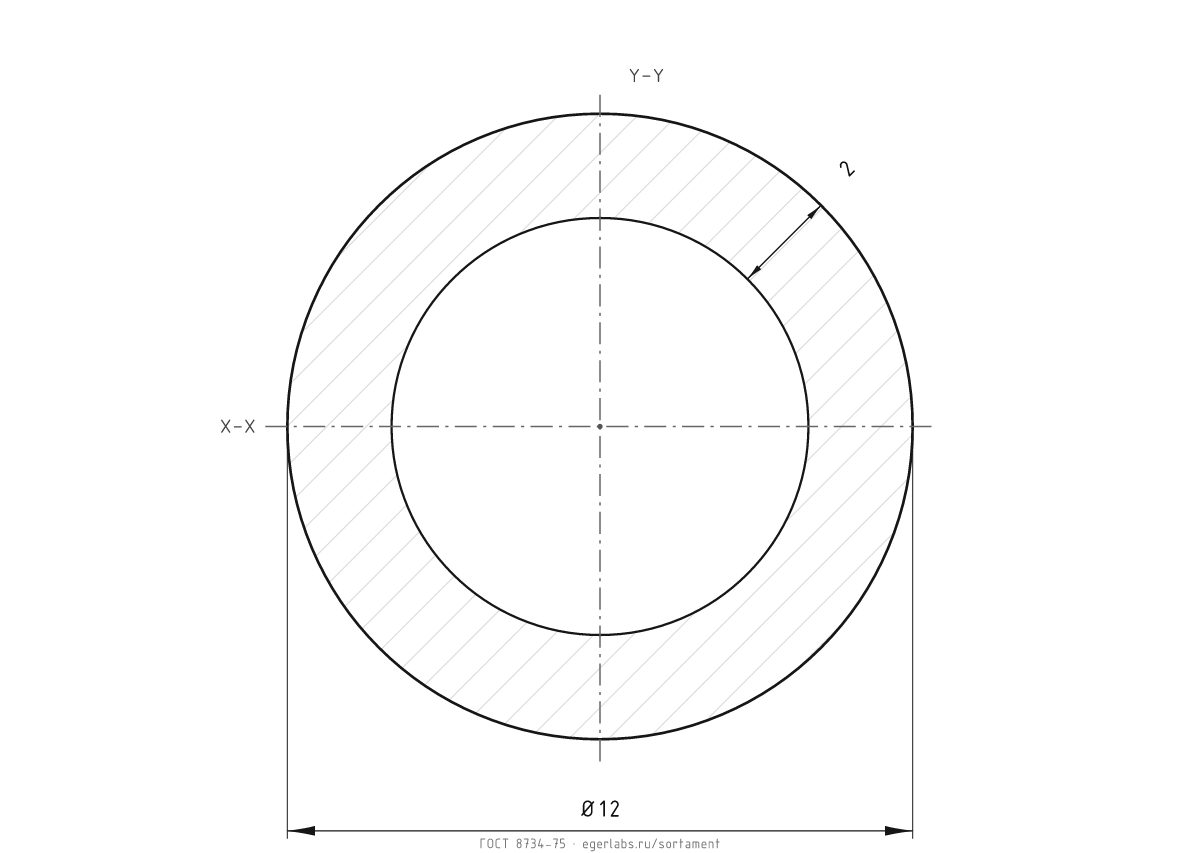

Чертёж сечения: Труба бесшовная холоднодеформированная Ø12×2 — Ø12×2 Ø12 × 2 мм · 0,493 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø13×1,6 — Ø13×1,6 Ø13 × 1,6 мм · 0,45 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø13×1,8 — Ø13×1,8 Ø13 × 1,8 мм · 0,497 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø13×2 — Ø13×2 Ø13 × 2 мм · 0,543 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø14×1,8 — Ø14×1,8 Ø14 × 1,8 мм · 0,542 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø14×2 — Ø14×2 Ø14 × 2 мм · 0,592 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø14×2,2 — Ø14×2,2 Ø14 × 2,2 мм · 0,64 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø15×1,6 — Ø15×1,6 Ø15 × 1,6 мм · 0,529 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø15×1,8 — Ø15×1,8 Ø15 × 1,8 мм · 0,586 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø15×2 — Ø15×2 Ø15 × 2 мм · 0,641 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø15×2,2 — Ø15×2,2 Ø15 × 2,2 мм · 0,694 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø15×2,5 — Ø15×2,5 Ø15 × 2,5 мм · 0,771 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø16×1,8 — Ø16×1,8 Ø16 × 1,8 мм · 0,63 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø16×2 — Ø16×2 Ø16 × 2 мм · 0,69 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø16×2,2 — Ø16×2,2 Ø16 × 2,2 мм · 0,749 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø16×2,5 — Ø16×2,5 Ø16 × 2,5 мм · 0,832 кг/м PNG

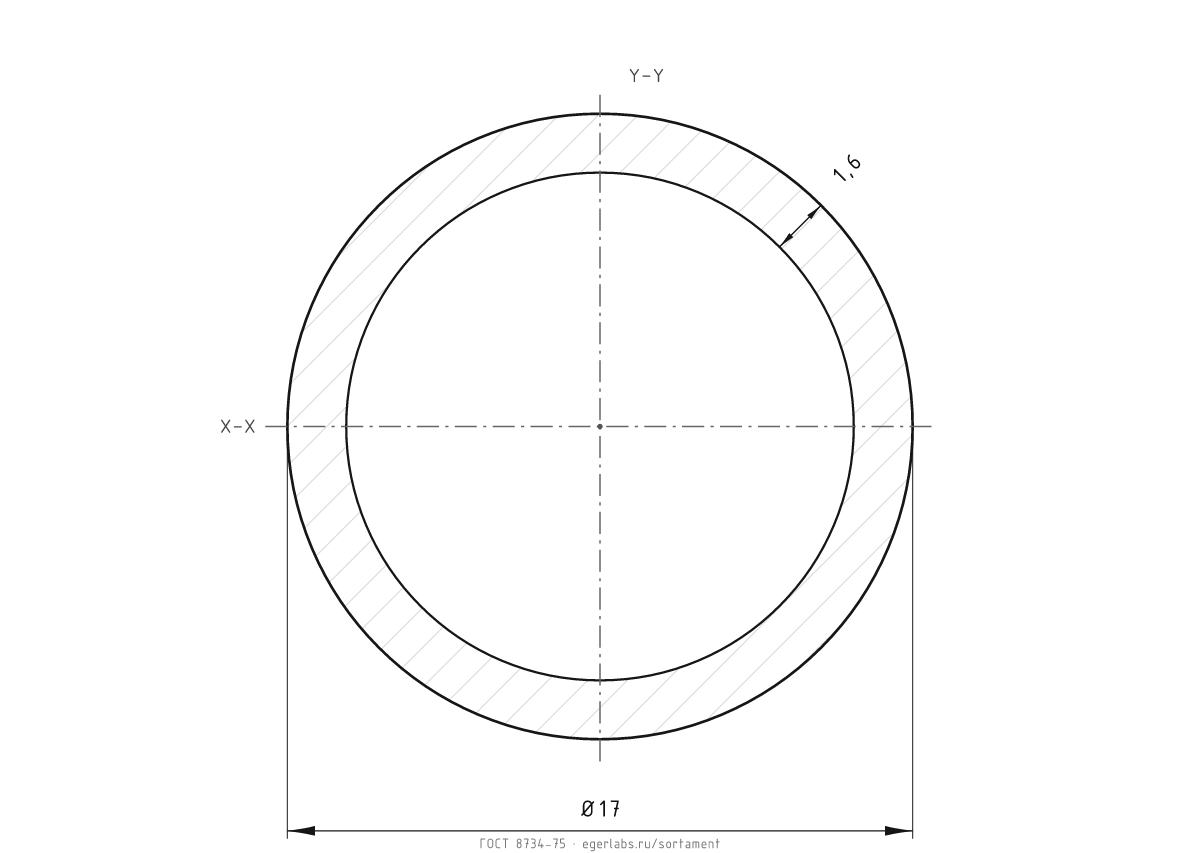

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×1,6 — Ø17×1,6 Ø17 × 1,6 мм · 0,608 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×1,8 — Ø17×1,8 Ø17 × 1,8 мм · 0,675 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×2 — Ø17×2 Ø17 × 2 мм · 0,74 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×2,2 — Ø17×2,2 Ø17 × 2,2 мм · 0,803 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×2,5 — Ø17×2,5 Ø17 × 2,5 мм · 0,894 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø17×2,8 — Ø17×2,8 Ø17 × 2,8 мм · 0,98 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø18×2 — Ø18×2 Ø18 × 2 мм · 0,789 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø18×2,2 — Ø18×2,2 Ø18 × 2,2 мм · 0,857 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø18×2,5 — Ø18×2,5 Ø18 × 2,5 мм · 0,956 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø18×2,8 — Ø18×2,8 Ø18 × 2,8 мм · 1,05 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø18×3 — Ø18×3 Ø18 × 3 мм · 1,11 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×1,6 — Ø19×1,6 Ø19 × 1,6 мм · 0,687 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×1,8 — Ø19×1,8 Ø19 × 1,8 мм · 0,763 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×2 — Ø19×2 Ø19 × 2 мм · 0,838 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×2,2 — Ø19×2,2 Ø19 × 2,2 мм · 0,911 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×2,5 — Ø19×2,5 Ø19 × 2,5 мм · 1,017 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×2,8 — Ø19×2,8 Ø19 × 2,8 мм · 1,119 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø19×3 — Ø19×3 Ø19 × 3 мм · 1,184 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø20×2,2 — Ø20×2,2 Ø20 × 2,2 мм · 0,966 кг/м PNG
