Труба холоднодеформированная Ø130×20 — ГОСТ 8734-75
Ø130 × 20 мм · Труба бесшовная холоднодеформированная
Ключевые параметры
Размеры
| Наружный диаметр D | 130 мм |
|---|---|
| Толщина стенки S | 20 мм |
| Внутренний диаметр d | 90 мм |
| Площадь A | 69,11 см² |
| Масса 1 м | 54,252 кг/м |
Геометрия и статика
| Ix | 1079,9 см⁴ |
|---|---|
| Wx | 166,1 см³ |
| ix | 3,95 см |
| Iy | 1079,9 см⁴ |
| Wy | 166,1 см³ |
| iy | 3,95 см |
| Sx | 122,3 см³ |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

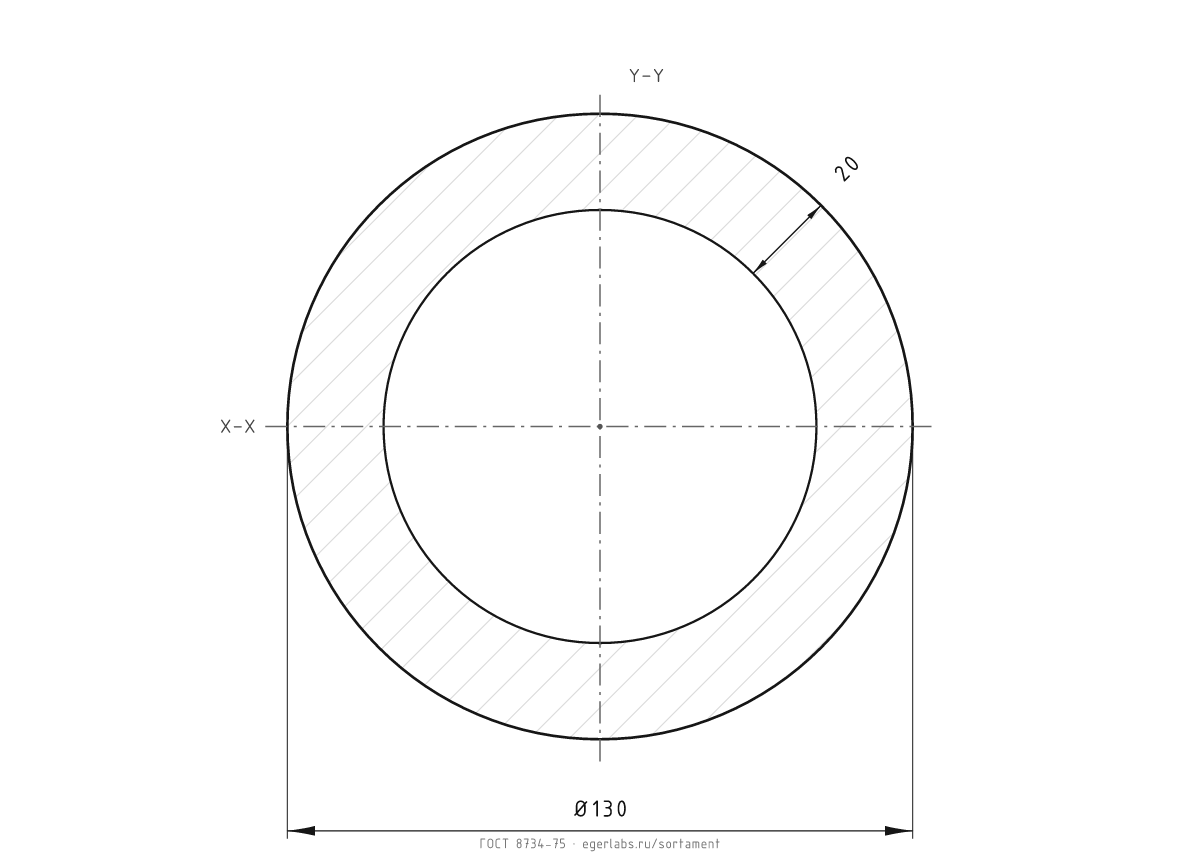

Чертёж в PNG
Белая версия сечения Ø130×20: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба бесшовная холоднодеформированная Ø130×20 по ГОСТ 8734-75 — наружный диаметр 130 мм, толщина стенки 20 мм, внутренний диаметр 90 мм. Масса одного метра — 54,252 кг, площадь сечения — 69,11 см².
Для круглого сечения Ix = Iy = 1079,9 см⁴, Wx = Wy = 166,1 см³, радиус инерции ix = iy = 3,95 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.
Холоднодеформированная бесшовная труба отличается точными размерами и малой шероховатостью. ГОСТ 8734-75 охватывает диапазон от 5 до 250 мм с тонкими и толстыми стенками — от 0,3 мм.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.
Ix = Iy: круглое сечение. Тонкая стенка требует проверки на местную устойчивость и смятие в узлах.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 54,252 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Точные механические конструкции, втулки, корпуса и оправки.
- Гидравлика, пневматика и ответственные трубопроводы.
- Элементы каркасов и декоративных конструкций с малым диаметром.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
