Паспорт сечения · ГОСТ 30245-2012
Труба прямоугольная 500×300×16,5 — ГОСТ 30245-2012
500 × 300 × 16.5 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 500 мм |
|---|---|
| Ширина b | 300 мм |
| Толщина t | 16,5 мм |
| Радиус R | 49,5 мм |
| Площадь A | 241,4 см² |
| Масса 1 м | 189,5 кг/м |
Геометрия и статика
| Ix | 78637 см⁴ |
|---|---|
| Wx | 3145,5 см³ |
| ix | 18,05 см |
| Iy | 35835 см⁴ |
| Wy | 2389 см³ |
| iy | 12,18 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

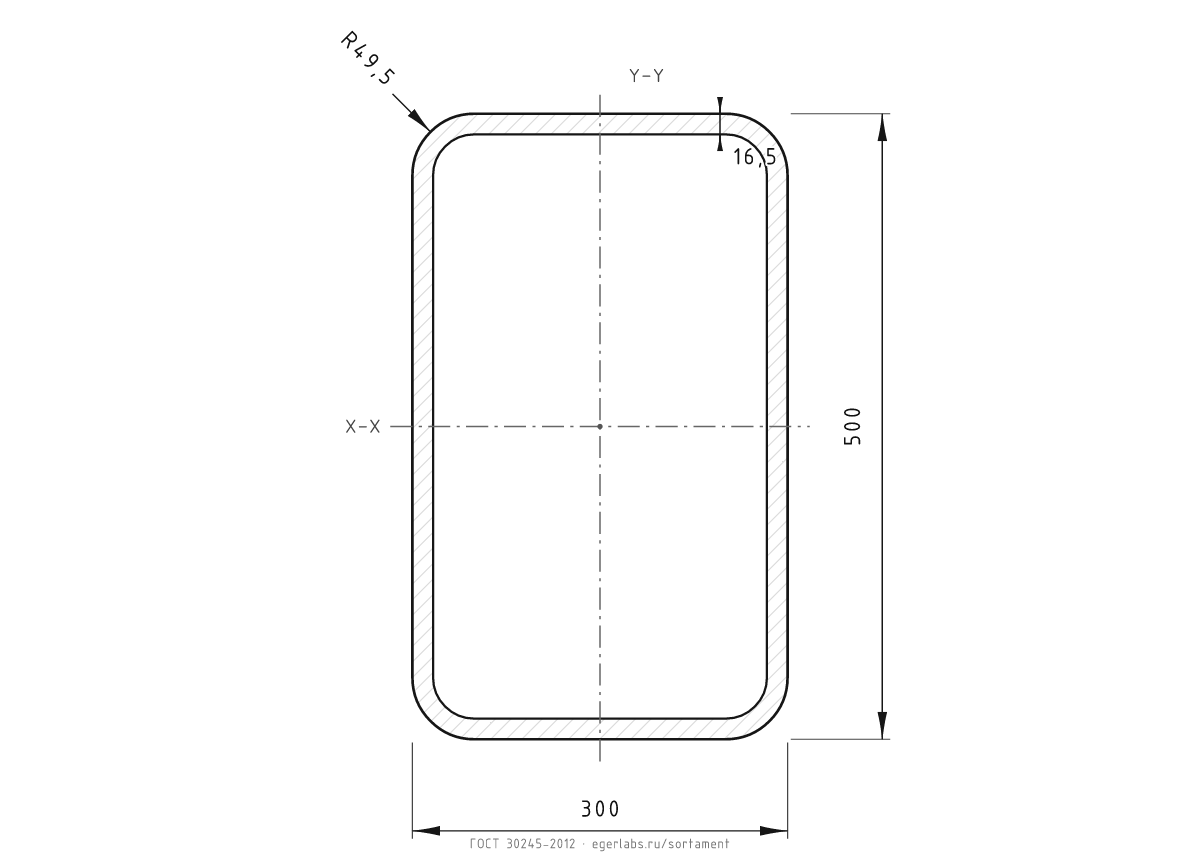

Чертёж в PNG
Белая версия сечения 500×300×16,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 500×300×16,5 по ГОСТ 30245-2012: высота 500 мм, ширина 300 мм, толщина 16,5 мм. Площадь 241,4 см², масса 1 м — 189,5 кг.
Моменты инерции: Ix = 78637 см⁴, Iy = 35835 см⁴; моменты сопротивления Wx = 3145,5 см³, Wy = 2389 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 189,5 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 500×300×16,5 · текущий | ГОСТ 30245-2012 | 189,5 | 241,4 | 78637 | — | — |
| 500×300×15,5 | ГОСТ 30245-2012 | 179 | 228,1 | 74842 | +5,9% | +5,1% |
| 500×300×17,5 | ГОСТ 30245-2012 | 198,6 | 254,6 | 82303,1 | -4,6% | -4,5% |
