Труба прямоугольная 450×350×18 — ГОСТ 30245-2012
450 × 350 × 18 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 450 мм |
|---|---|
| Ширина b | 350 мм |
| Толщина t | 18 мм |
| Радиус R | 54 мм |
| Площадь A | 261,1 см² |
| Масса 1 м | 205 кг/м |
Геометрия и статика
| Ix | 73134 см⁴ |
|---|---|
| Wx | 3250,4 см³ |
| ix | 16,74 см |
| Iy | 49771 см⁴ |
| Wy | 2844,1 см³ |
| iy | 13,81 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 450×350×18: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 450×350×18 по ГОСТ 30245-2012: высота 450 мм, ширина 350 мм, толщина 18 мм. Площадь 261,1 см², масса 1 м — 205 кг.
Моменты инерции: Ix = 73134 см⁴, Iy = 49771 см⁴; моменты сопротивления Wx = 3250,4 см³, Wy = 2844,1 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

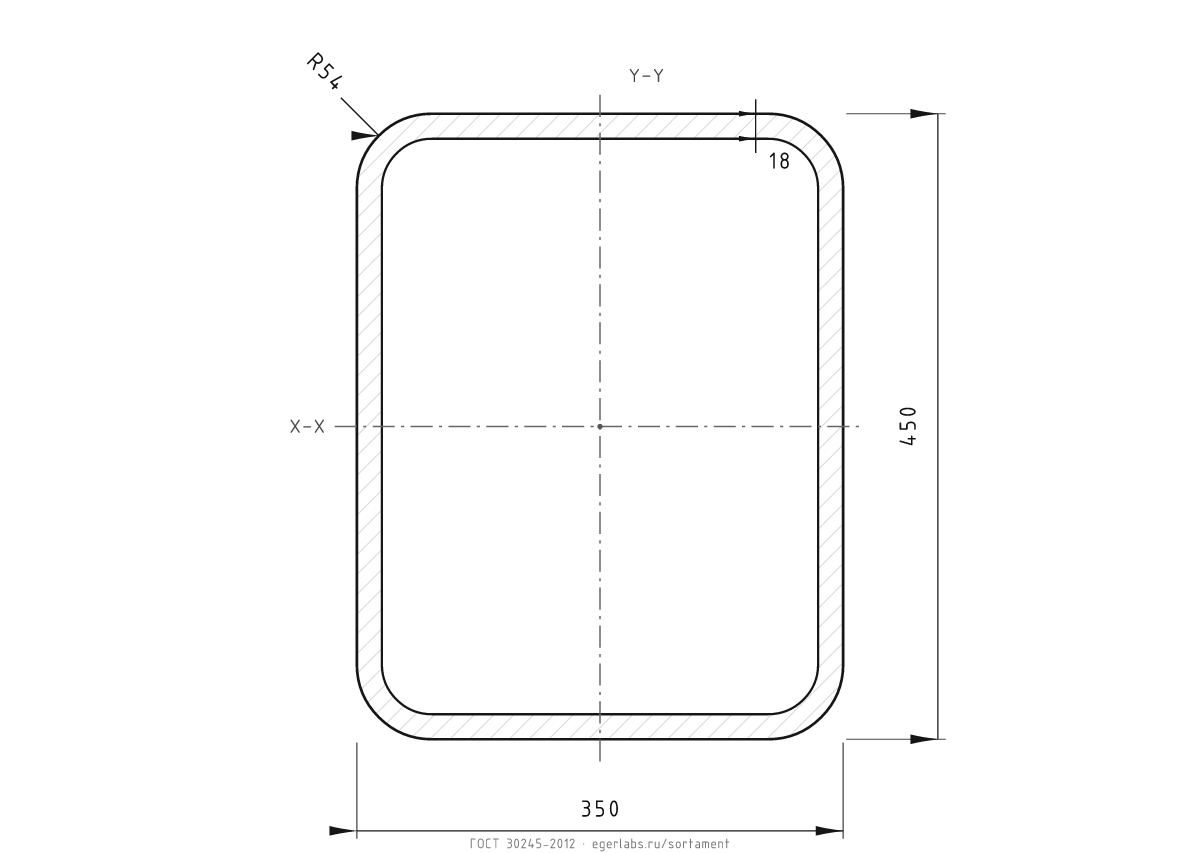

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 205 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 450×350×18 · текущий | ГОСТ 30245-2012 | 205 | 261,1 | 73134 | — | — |
| 450×350×17,5 | ГОСТ 30245-2012 | 200 | 254,6 | 71569 | +2,5% | +2,2% |
| 450×350×18,5 | ГОСТ 30245-2012 | 210 | 267,6 | 74673 | -2,4% | -2,1% |
