Труба прямоугольная 400×300×18,5 — ГОСТ 30245-2012
400 × 300 × 18.5 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 400 мм |
|---|---|
| Ширина b | 300 мм |
| Толщина t | 18,5 мм |
| Радиус R | 55,5 мм |
| Площадь A | 230,6 см² |
| Масса 1 м | 181 кг/м |
Геометрия и статика
| Ix | 49360 см⁴ |
|---|---|
| Wx | 2468 см³ |
| ix | 14,63 см |
| Iy | 31724 см⁴ |
| Wy | 2114,9 см³ |
| iy | 11,73 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

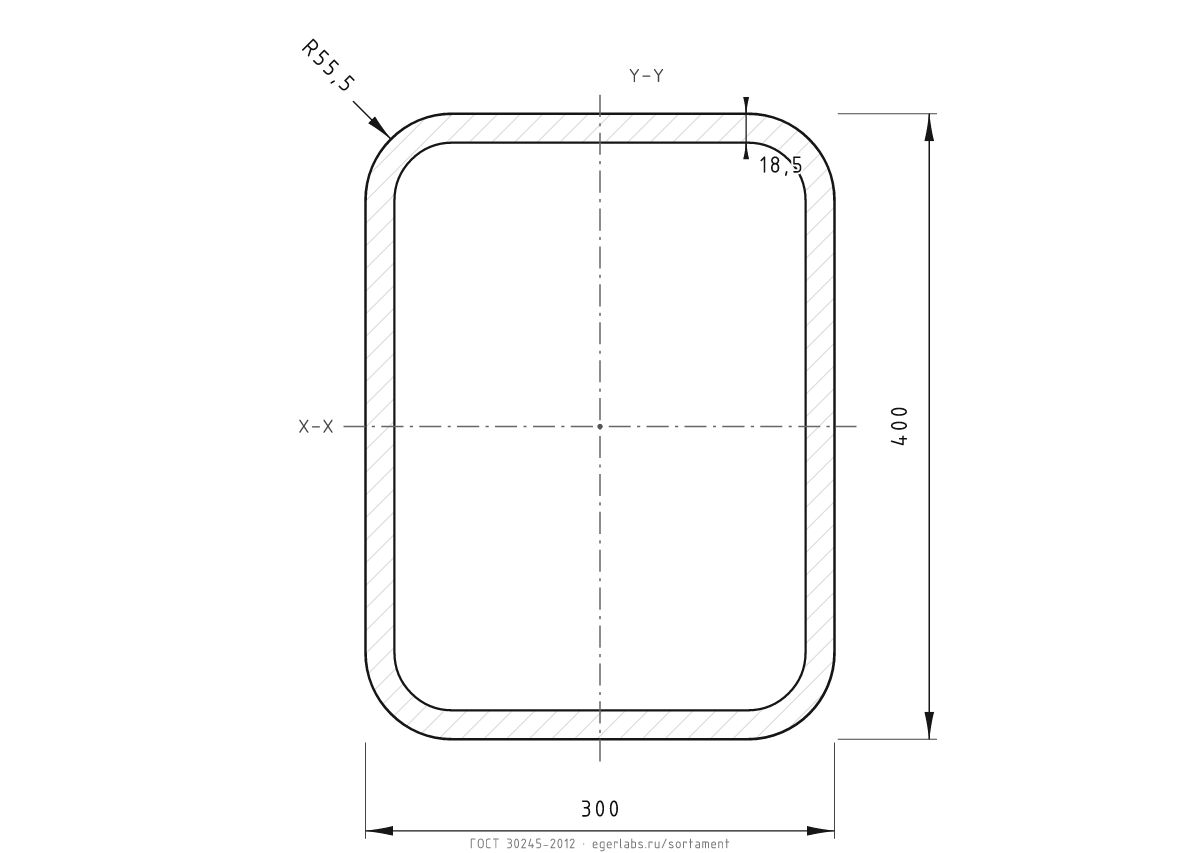

Чертёж в PNG
Белая версия сечения 400×300×18,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 400×300×18,5 по ГОСТ 30245-2012: высота 400 мм, ширина 300 мм, толщина 18,5 мм. Площадь 230,6 см², масса 1 м — 181 кг.
Моменты инерции: Ix = 49360 см⁴, Iy = 31724 см⁴; моменты сопротивления Wx = 2468 см³, Wy = 2114,9 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 181 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 400×300×18,5 · текущий | ГОСТ 30245-2012 | 181 | 230,6 | 49360 | — | — |
| 400×300×17,5 | ГОСТ 30245-2012 | 172,4 | 219,6 | 47414 | +5% | +4,1% |
| 450×350×10 | ГОСТ 30245-2012 | 120 | 152,6 | 45416 | +50,8% | +8,7% |
