Труба прямоугольная 360×220×8 — ГОСТ 30245-2012
360 × 220 × 8 мм · Труба прямоугольная
Ключевые параметры
Размеры
| Высота h | 360 мм |
|---|---|
| Ширина b | 220 мм |
| Толщина t | 8 мм |
| Радиус R | 20 мм |
| Площадь A | 88,04 см² |
| Масса 1 м | 69,111 кг/м |
Геометрия и статика
| Ix | 15627,6 см⁴ |
|---|---|
| Wx | 868,2 см³ |
| ix | 13,32 см |
| Iy | 7345,5 см⁴ |
| Wy | 667,8 см³ |
| iy | 9,13 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 360×220×8: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба прямоугольная 360×220×8 по ГОСТ 30245-2012: высота 360 мм, ширина 220 мм, толщина 8 мм. Площадь 88,04 см², масса 1 м — 69,111 кг.
Моменты инерции: Ix = 15627,6 см⁴, Iy = 7345,5 см⁴; моменты сопротивления Wx = 868,2 см³, Wy = 667,8 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Прямоугольная труба выгодна там, где изгиб идёт в одной плоскости: высота сечения работает на момент, а ширина обеспечивает устойчивость. Каталог включает гнутые профили по ГОСТ 30245 и ГОСТ 32931.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
X — вдоль высоты h (обычно плоскость изгиба), Y — вдоль ширины b. При h > b момент инерции Ix больше Iy.

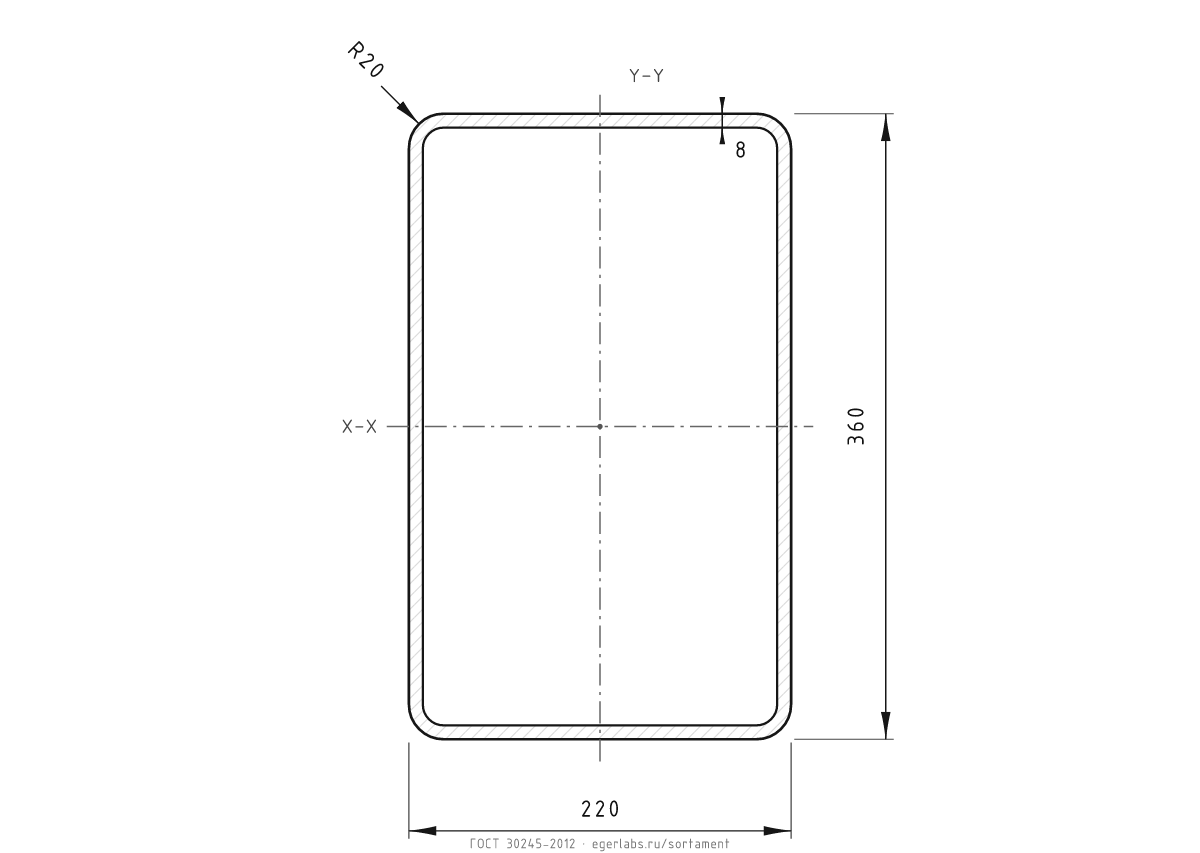

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 69,111 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий, ригели рам, прогоны и обвязки.
- Стойки с преимущественной нагрузкой в одной плоскости.
- Элементы лестниц, ограждений и несущих рам навесов.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 360×220×8 · текущий | ГОСТ 30245-2012 | 69,111 | 88,04 | 15627,6 | — | — |
| 360×220×7,5 | ГОСТ 30245-2012 | 65,014 | 82,82 | 14765,2 | +6,3% | +5,8% |
| 400×200×12,5 | ГОСТ 30245-2012 | 107,6 | 137 | 27097 | -35,8% | -42,3% |
