Труба квадратная 70×70×6,5 — ГОСТ 32931-2015
70 × 70 × 6.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 70 мм |
|---|---|
| Ширина b | 70 мм |
| Толщина t | 6,5 мм |
| Радиус R | 16,25 мм |
| Площадь A | 15,06 см² |
| Масса 1 м | 11,82 кг/м |
Геометрия и статика
| Ix | 95,28 см⁴ |
|---|---|
| Wx | 27,22 см³ |
| ix | 2,52 см |
| Iy | 95,28 см⁴ |
| Wy | 27,22 см³ |
| iy | 2,52 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG

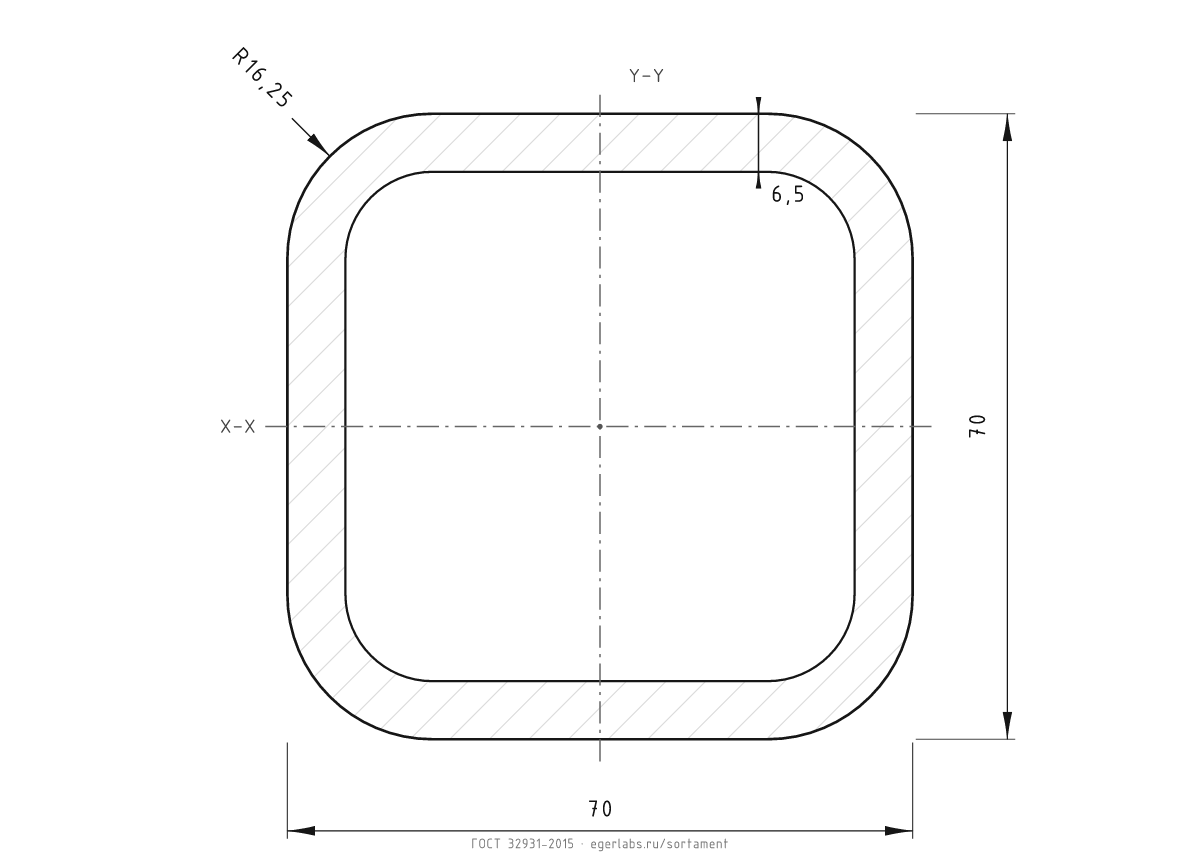

Белая версия сечения 70×70×6,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 70×70×6,5 по ГОСТ 32931-2015: высота 70 мм, ширина 70 мм, толщина 6,5 мм. Площадь 15,06 см², масса 1 м — 11,82 кг.
Моменты инерции: Ix = 95,28 см⁴, Iy = 95,28 см⁴; моменты сопротивления Wx = 27,22 см³, Wy = 27,22 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 11,82 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
