Паспорт сечения · ГОСТ 32931-2015
Труба квадратная 70×70×3,5 — ГОСТ 32931-2015
70 × 70 × 3.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 70 мм |
|---|---|
| Ширина b | 70 мм |
| Толщина t | 3,5 мм |
| Радиус R | 7 мм |
| Площадь A | 8,99 см² |
| Масса 1 м | 7,06 кг/м |
Геометрия и статика
| Ix | 65,09 см⁴ |
|---|---|
| Wx | 18,6 см³ |
| ix | 2,69 см |
| Iy | 65,09 см⁴ |
| Wy | 18,6 см³ |
| iy | 2,69 см |
Масса партии
Описание и геометрия
Труба квадратная 70×70×3,5 по ГОСТ 32931-2015: высота 70 мм, ширина 70 мм, толщина 3,5 мм. Площадь 8,99 см², масса 1 м — 7,06 кг.
Моменты инерции: Ix = 65,09 см⁴, Iy = 65,09 см⁴; моменты сопротивления Wx = 18,6 см³, Wy = 18,6 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.

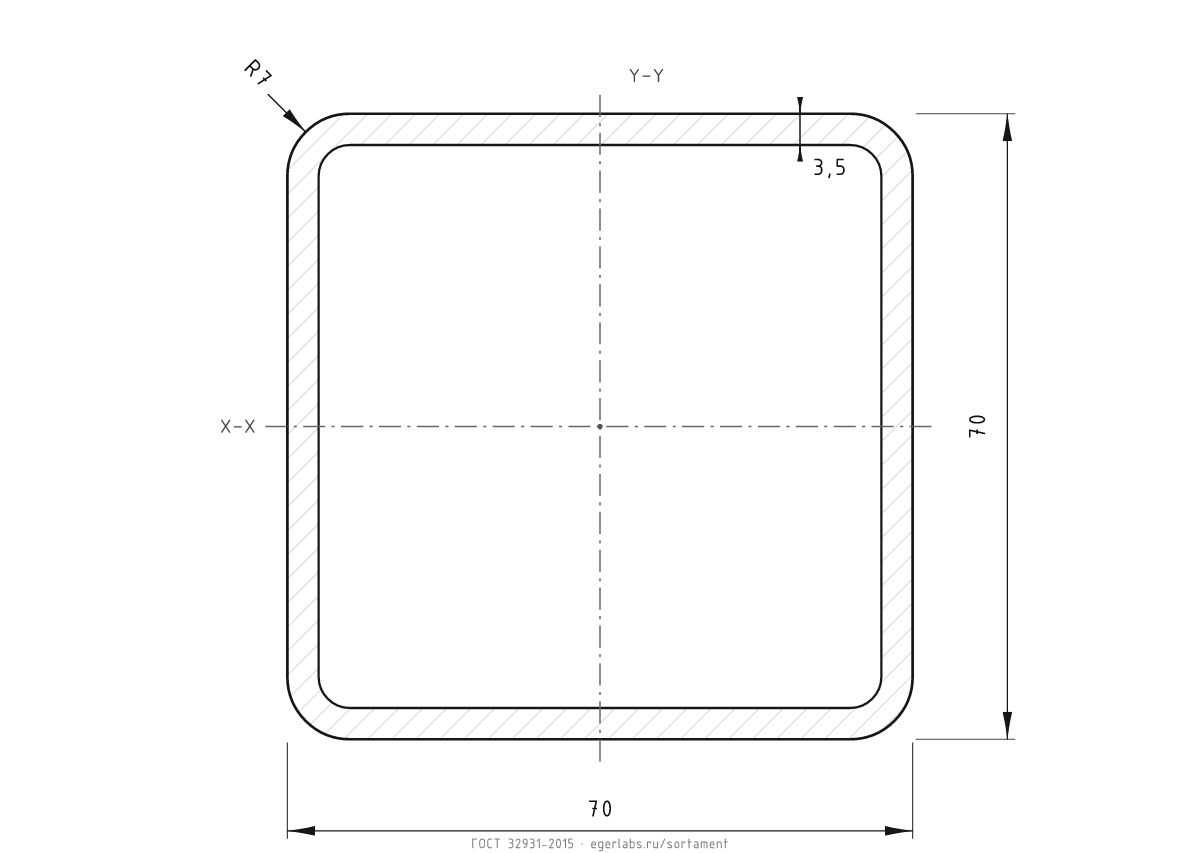

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 7,06 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
