Паспорт сечения · ГОСТ 32931-2015
Труба квадратная 60×60×6 — ГОСТ 32931-2015
60 × 60 × 6 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 60 мм |
|---|---|
| Ширина b | 60 мм |
| Толщина t | 6 мм |
| Радиус R | 12 мм |
| Площадь A | 12,03 см² |
| Масса 1 м | 9,45 кг/м |
Геометрия и статика
| Ix | 56,07 см⁴ |
|---|---|
| Wx | 18,69 см³ |
| ix | 2,16 см |
| Iy | 56,07 см⁴ |
| Wy | 18,69 см³ |
| iy | 2,16 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 60×60×6: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 60×60×6 по ГОСТ 32931-2015: высота 60 мм, ширина 60 мм, толщина 6 мм. Площадь 12,03 см², масса 1 м — 9,45 кг.
Моменты инерции: Ix = 56,07 см⁴, Iy = 56,07 см⁴; моменты сопротивления Wx = 18,69 см³, Wy = 18,69 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.

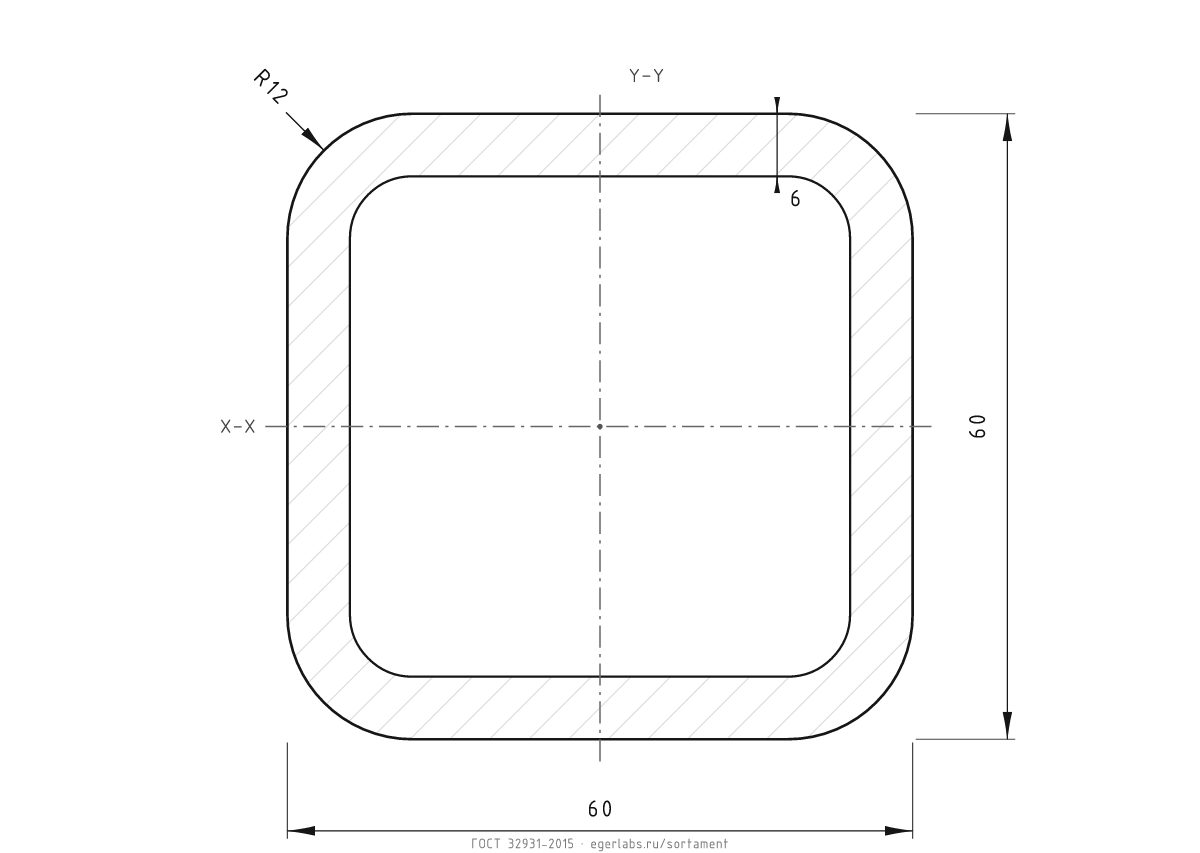

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 9,45 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
