Паспорт сечения · ГОСТ 32931-2015
Труба квадратная 500×500×14,5 — ГОСТ 32931-2015
500 × 500 × 14.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 500 мм |
|---|---|
| Ширина b | 500 мм |
| Толщина t | 14,5 мм |
| Радиус R | 43,5 мм |
| Площадь A | 272,6 см² |
| Масса 1 м | 214 кг/м |
Геометрия и статика
| Ix | 105121,1 см⁴ |
|---|---|
| Wx | 4204,8 см³ |
| ix | 19,64 см |
| Iy | 105121,1 см⁴ |
| Wy | 4204,8 см³ |
| iy | 19,64 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

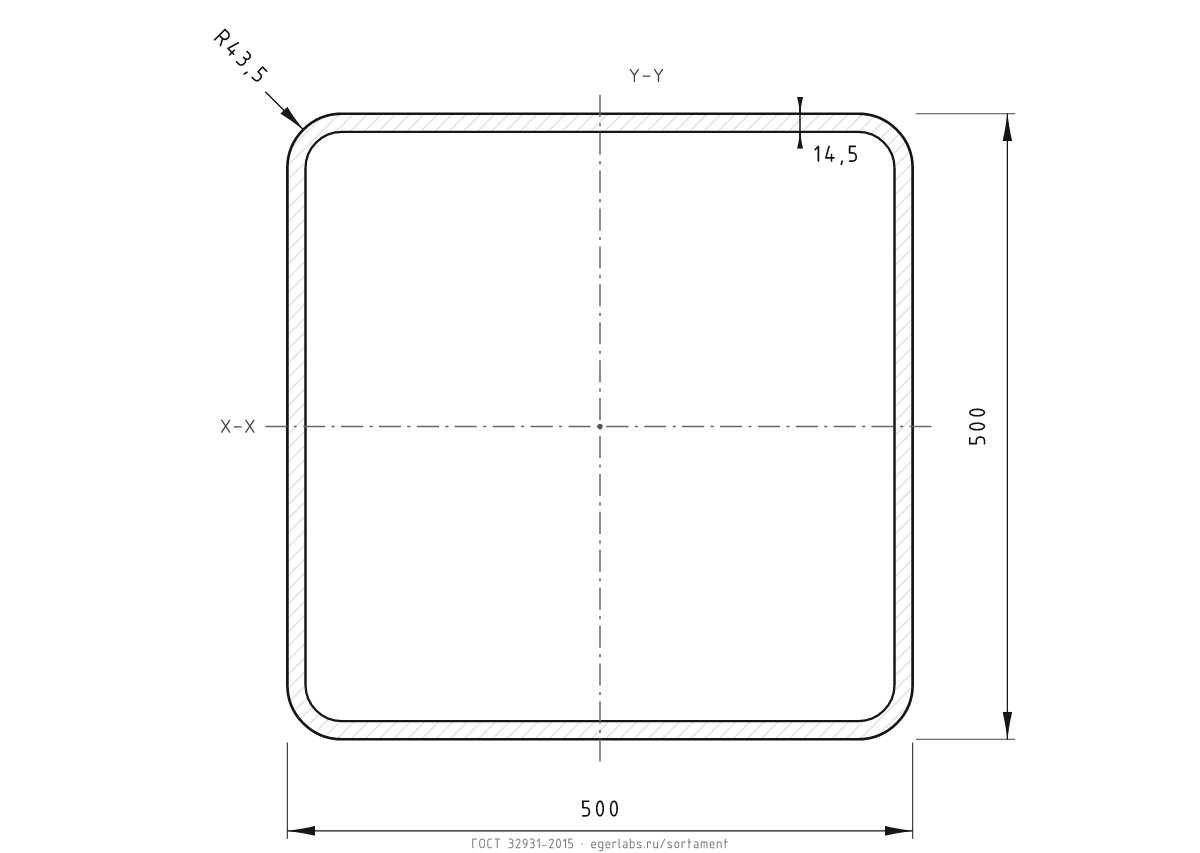

Чертёж в PNG
Белая версия сечения 500×500×14,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 500×500×14,5 по ГОСТ 32931-2015: высота 500 мм, ширина 500 мм, толщина 14,5 мм. Площадь 272,6 см², масса 1 м — 214 кг.
Моменты инерции: Ix = 105121,1 см⁴, Iy = 105121,1 см⁴; моменты сопротивления Wx = 4204,8 см³, Wy = 4204,8 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 214 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 500×500×14,5 · текущий | ГОСТ 32931-2015 | 214 | 272,6 | 105121,1 | — | — |
| 500×500×14 | ГОСТ 32931-2015 | 207 | 263,8 | 102005,1 | +3,3% | +3,1% |
| 500×500×15 | ГОСТ 32931-2015 | 220,8 | 281,3 | 108201,8 | -3,1% | -2,8% |
