Труба квадратная 450×450×11 — ГОСТ 32931-2015

Описание и геометрия

Труба квадратная 450×450×11 по ГОСТ 32931-2015: высота 450 мм, ширина 450 мм, толщина 11 мм. Площадь 188 см², масса 1 м — 147,6 кг.

Моменты инерции: Ix = 59468,2 см⁴, Iy = 59468,2 см⁴; моменты сопротивления Wx = 2643 см³, Wy = 2643 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.

Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.

Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.

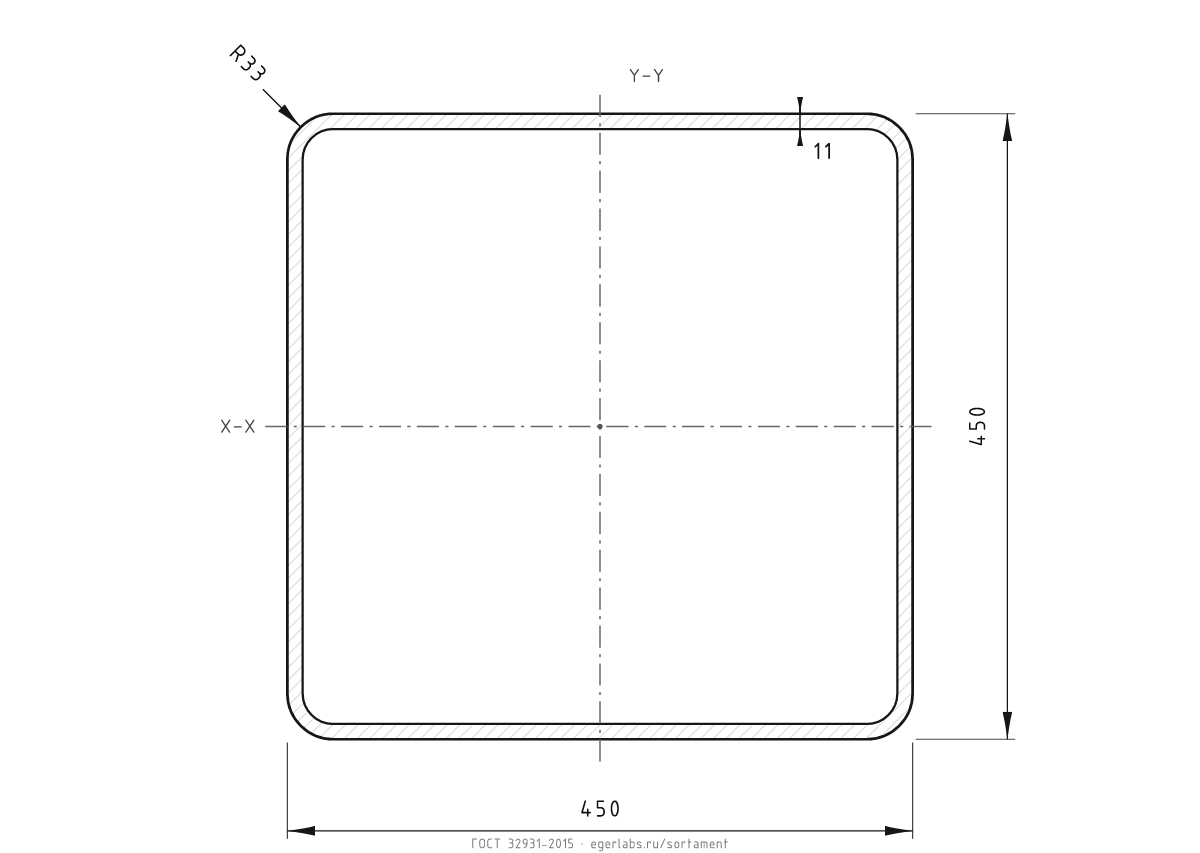

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 147,6 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Стойки каркасов, колонны небольшой высоты, пояса ферм.
• Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
• Опорные стойки навесов, площадок, лестниц и технологических рам.
