Труба квадратная 400×400×18,5 — ГОСТ 32931-2015
400 × 400 × 18.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 400 мм |
|---|---|
| Ширина b | 400 мм |
| Толщина t | 18,5 мм |
| Радиус R | 55,5 мм |
| Площадь A | 267,6 см² |
| Масса 1 м | 210,1 кг/м |
Геометрия и статика
| Ix | 62838,9 см⁴ |
|---|---|
| Wx | 3141,9 см³ |
| ix | 15,32 см |
| Iy | 62838,9 см⁴ |
| Wy | 3141,9 см³ |
| iy | 15,32 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

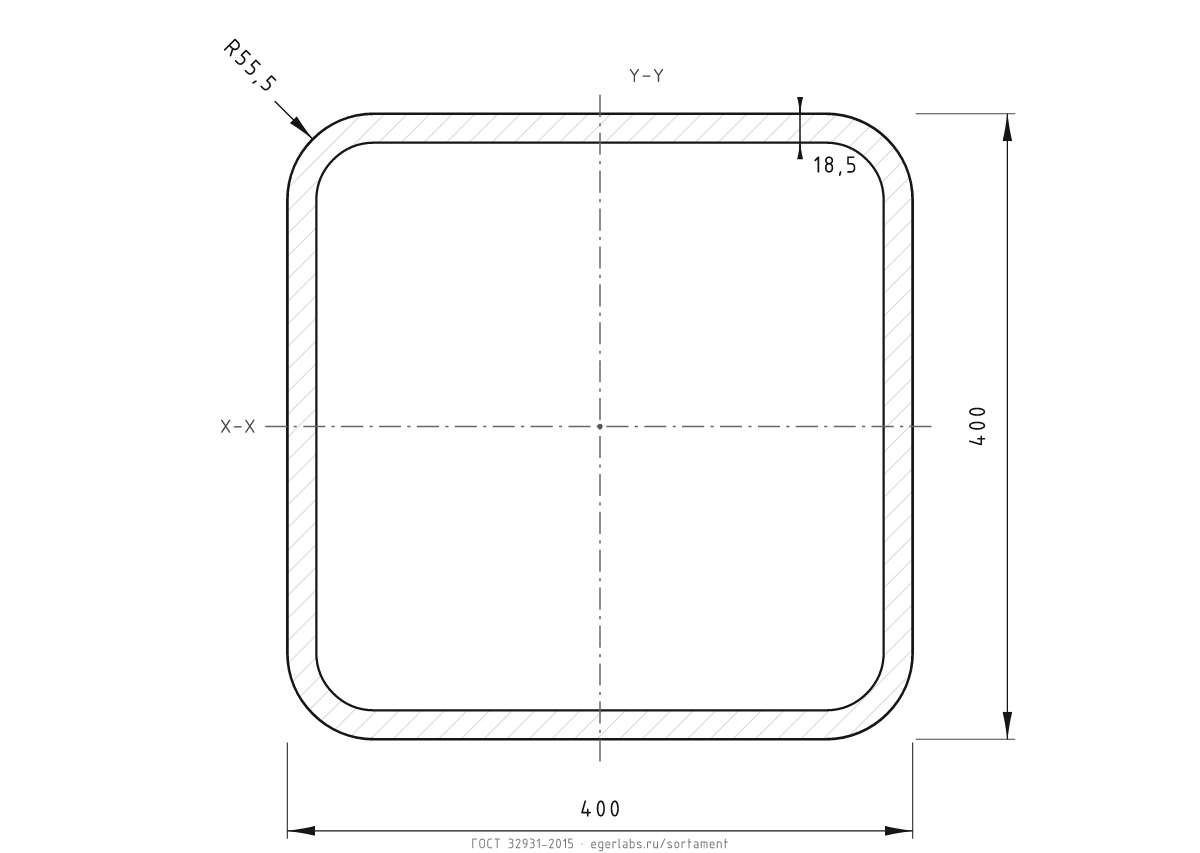

Чертёж в PNG
Белая версия сечения 400×400×18,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 400×400×18,5 по ГОСТ 32931-2015: высота 400 мм, ширина 400 мм, толщина 18,5 мм. Площадь 267,6 см², масса 1 м — 210,1 кг.
Моменты инерции: Ix = 62838,9 см⁴, Iy = 62838,9 см⁴; моменты сопротивления Wx = 3141,9 см³, Wy = 3141,9 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 210,1 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 400×400×18,5 · текущий | ГОСТ 32931-2015 | 210,1 | 267,6 | 62838,9 | — | — |
| 400×400×18 | ГОСТ 32931-2015 | 205 | 261,1 | 61544,9 | +2,5% | +2,1% |
| 400×400×19 | ГОСТ 32931-2015 | 215,1 | 274,1 | 64111,5 | -2,4% | -2% |
