Труба квадратная 300×300×17,5 — ГОСТ 32931-2015
300 × 300 × 17.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 300 мм |
|---|---|
| Ширина b | 300 мм |
| Толщина t | 17,5 мм |
| Радиус R | 52,5 мм |
| Площадь A | 184,6 см² |
| Масса 1 м | 144,9 кг/м |
Геометрия и статика
| Ix | 23496,4 см⁴ |
|---|---|
| Wx | 1566,4 см³ |
| ix | 11,28 см |
| Iy | 23496,4 см⁴ |
| Wy | 1566,4 см³ |
| iy | 11,28 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 300×300×17,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 300×300×17,5 по ГОСТ 32931-2015: высота 300 мм, ширина 300 мм, толщина 17,5 мм. Площадь 184,6 см², масса 1 м — 144,9 кг.
Моменты инерции: Ix = 23496,4 см⁴, Iy = 23496,4 см⁴; моменты сопротивления Wx = 1566,4 см³, Wy = 1566,4 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.

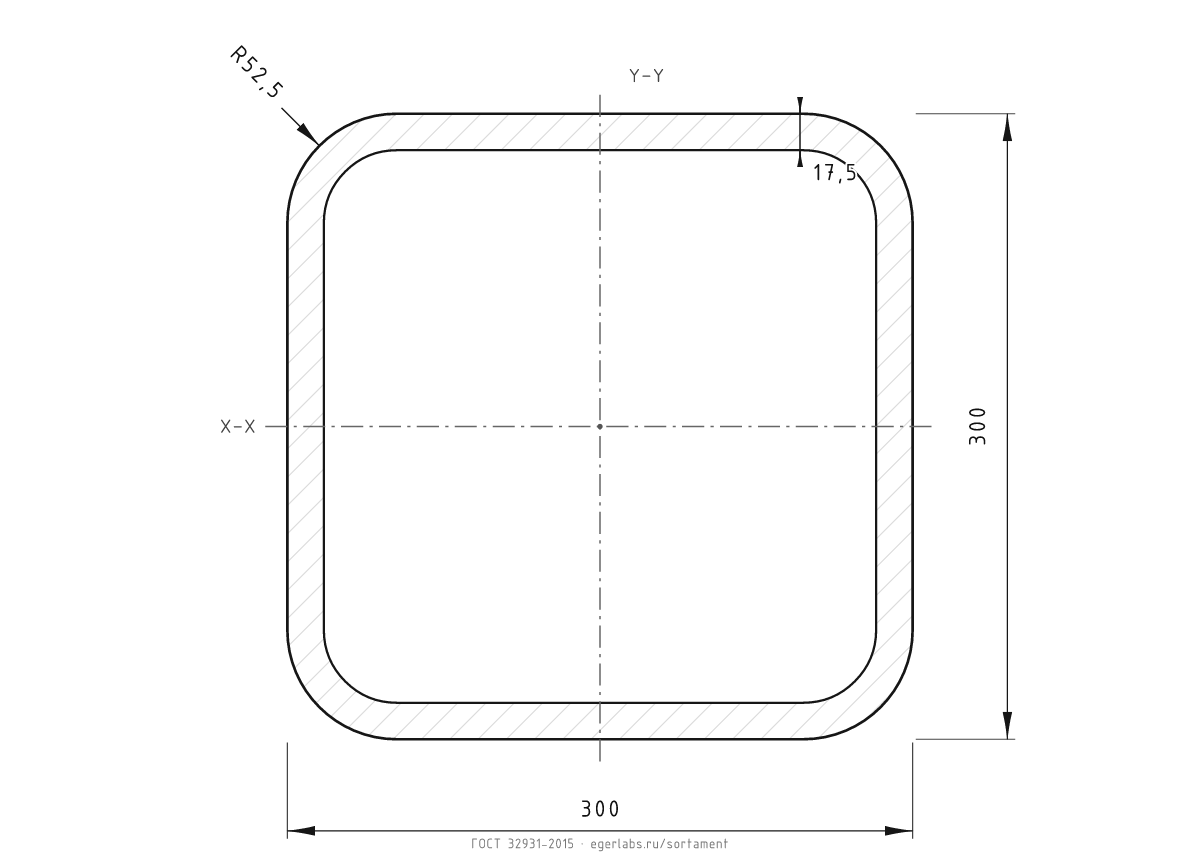

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 144,9 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 300×300×17,5 · текущий | ГОСТ 32931-2015 | 144,9 | 184,6 | 23496,4 | — | — |
| 300×300×17 | ГОСТ 32931-2015 | 141,3 | 180 | 23034,5 | +2,5% | +2% |
| 300×300×18 | ГОСТ 32931-2015 | 148,5 | 189,1 | 23946,7 | -2,4% | -1,9% |
