Труба квадратная 200×200×10 — ГОСТ 32931-2015
200 × 200 × 10 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 200 мм |
|---|---|
| Ширина b | 200 мм |
| Толщина t | 10 мм |
| Радиус R | 25 мм |
| Площадь A | 72,57 см² |
| Масса 1 м | 56,96 кг/м |
Геометрия и статика
| Ix | 4251,1 см⁴ |
|---|---|
| Wx | 425,1 см³ |
| ix | 7,65 см |
| Iy | 4251,1 см⁴ |
| Wy | 425,1 см³ |
| iy | 7,65 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

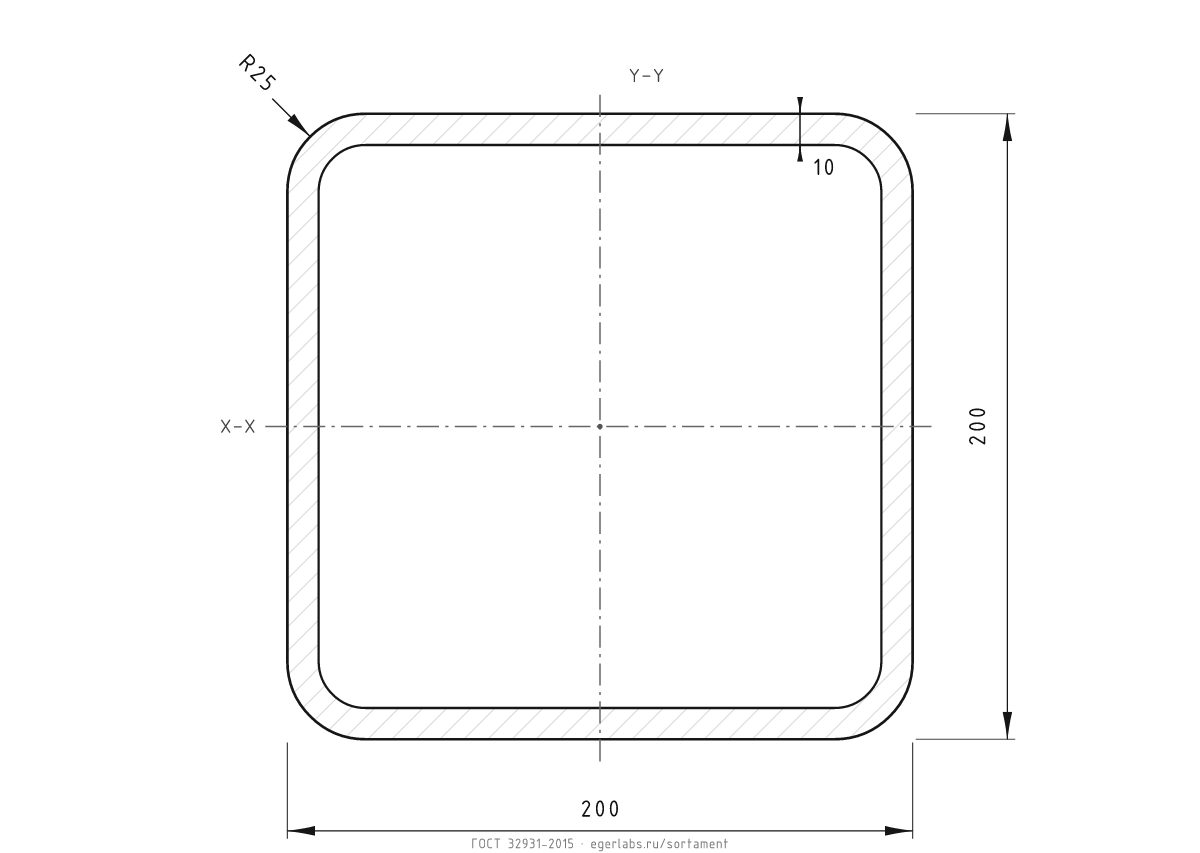

Чертёж в PNG
Белая версия сечения 200×200×10: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 200×200×10 по ГОСТ 32931-2015: высота 200 мм, ширина 200 мм, толщина 10 мм. Площадь 72,57 см², масса 1 м — 56,96 кг.
Моменты инерции: Ix = 4251,1 см⁴, Iy = 4251,1 см⁴; моменты сопротивления Wx = 425,1 см³, Wy = 425,1 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 56,96 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 200×200×10 · текущий | ГОСТ 32931-2015 | 56,96 | 72,57 | 4251,1 | — | — |
| 180×180×9,5 | ГОСТ 32931-2015 | 48,43 | 61,69 | 2904,9 | +17,6% | +46,3% |
| 200×200×10,5 | ГОСТ 32931-2015 | 58,76 | 74,86 | 4311,9 | -3,1% | -1,4% |
