Труба квадратная 180×180×13,5 — ГОСТ 32931-2015
180 × 180 × 13.5 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 180 мм |
|---|---|
| Ширина b | 180 мм |
| Толщина t | 13,5 мм |
| Радиус R | 40,5 мм |
| Площадь A | 82,09 см² |
| Масса 1 м | 64,44 кг/м |
Геометрия и статика
| Ix | 3563 см⁴ |
|---|---|
| Wx | 395,9 см³ |
| ix | 6,59 см |
| Iy | 3563 см⁴ |
| Wy | 395,9 см³ |
| iy | 6,59 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 180×180×13,5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 180×180×13,5 по ГОСТ 32931-2015: высота 180 мм, ширина 180 мм, толщина 13,5 мм. Площадь 82,09 см², масса 1 м — 64,44 кг.
Моменты инерции: Ix = 3563 см⁴, Iy = 3563 см⁴; моменты сопротивления Wx = 395,9 см³, Wy = 395,9 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.

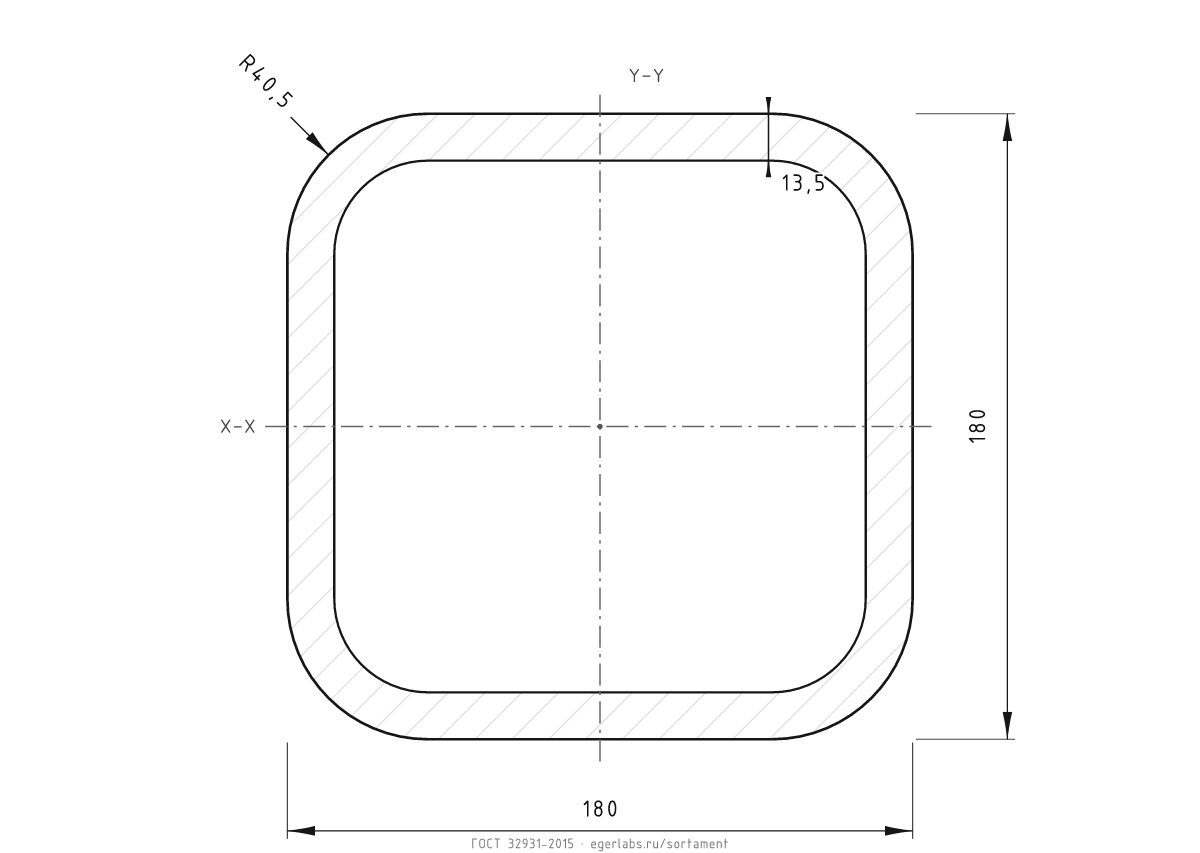

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 64,44 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 180×180×13,5 · текущий | ГОСТ 32931-2015 | 64,44 | 82,09 | 3563 | — | — |
| 180×180×13 | ГОСТ 32931-2015 | 62,48 | 79,59 | 3486,7 | +3,1% | +2,2% |
| 180×180×14 | ГОСТ 32931-2015 | 66,37 | 84,55 | 3635,4 | -2,9% | -2% |
