Паспорт сечения · ГОСТ 32931-2015
Труба квадратная 140×140×6 — ГОСТ 32931-2015
140 × 140 × 6 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 140 мм |
|---|---|
| Ширина b | 140 мм |
| Толщина t | 6 мм |
| Радиус R | 12 мм |
| Площадь A | 31,23 см² |
| Масса 1 м | 24,52 кг/м |
Геометрия и статика
| Ix | 920,4 см⁴ |
|---|---|
| Wx | 131,5 см³ |
| ix | 5,43 см |
| Iy | 920,4 см⁴ |
| Wy | 131,5 см³ |
| iy | 5,43 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

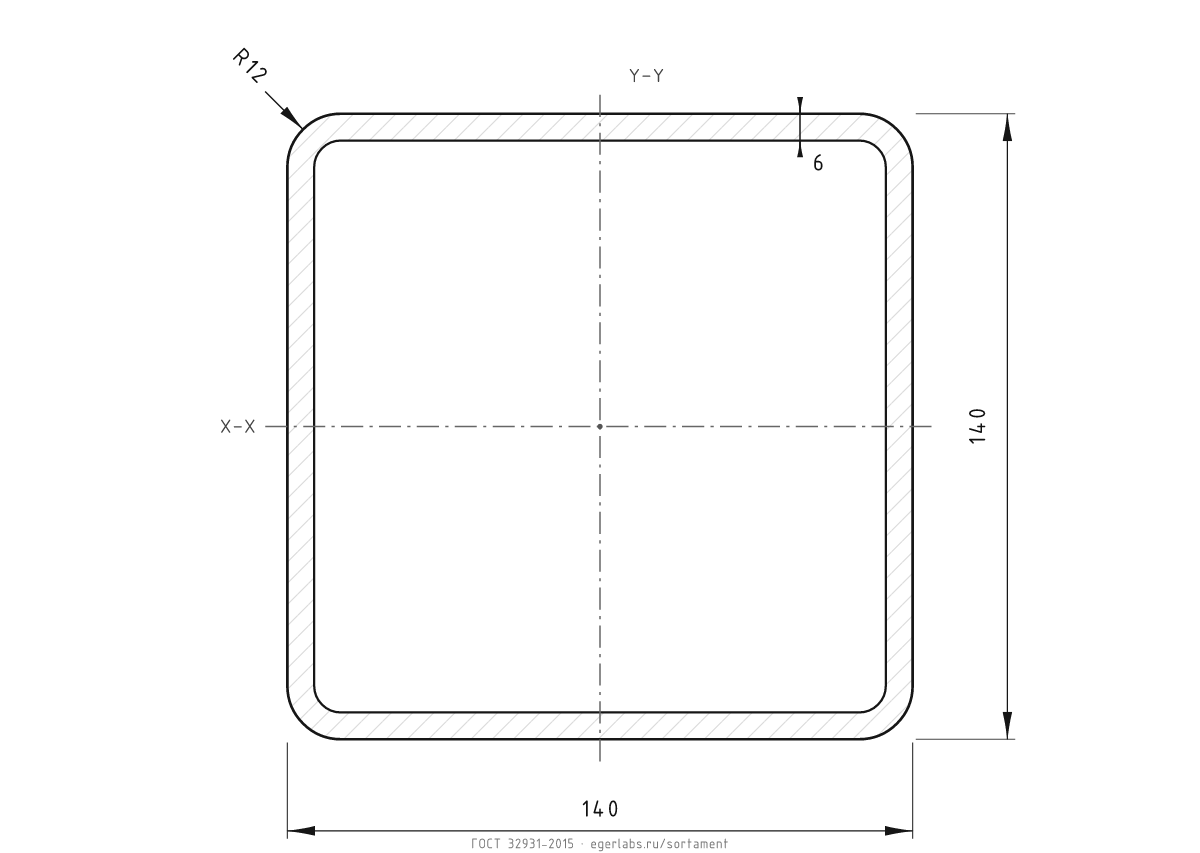

Чертёж в PNG
Белая версия сечения 140×140×6: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 140×140×6 по ГОСТ 32931-2015: высота 140 мм, ширина 140 мм, толщина 6 мм. Площадь 31,23 см², масса 1 м — 24,52 кг.
Моменты инерции: Ix = 920,4 см⁴, Iy = 920,4 см⁴; моменты сопротивления Wx = 131,5 см³, Wy = 131,5 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 24,52 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 140×140×6 · текущий | ГОСТ 32931-2015 | 24,52 | 31,23 | 920,4 | — | — |
| 140×140×5,5 | ГОСТ 32931-2015 | 22,62 | 28,81 | 856,6 | +8,4% | +7,5% |
| 140×140×6,5 | ГОСТ 32931-2015 | 26,11 | 33,26 | 964,1 | -6,1% | -4,5% |
