Труба квадратная 120×120×8 — ГОСТ 32931-2015
120 × 120 × 8 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 120 мм |
|---|---|
| Ширина b | 120 мм |
| Толщина t | 8 мм |
| Радиус R | 20 мм |
| Площадь A | 33,64 см² |
| Масса 1 м | 26,41 кг/м |
Геометрия и статика
| Ix | 676,9 см⁴ |
|---|---|
| Wx | 112,8 см³ |
| ix | 4,49 см |
| Iy | 676,9 см⁴ |
| Wy | 112,8 см³ |
| iy | 4,49 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

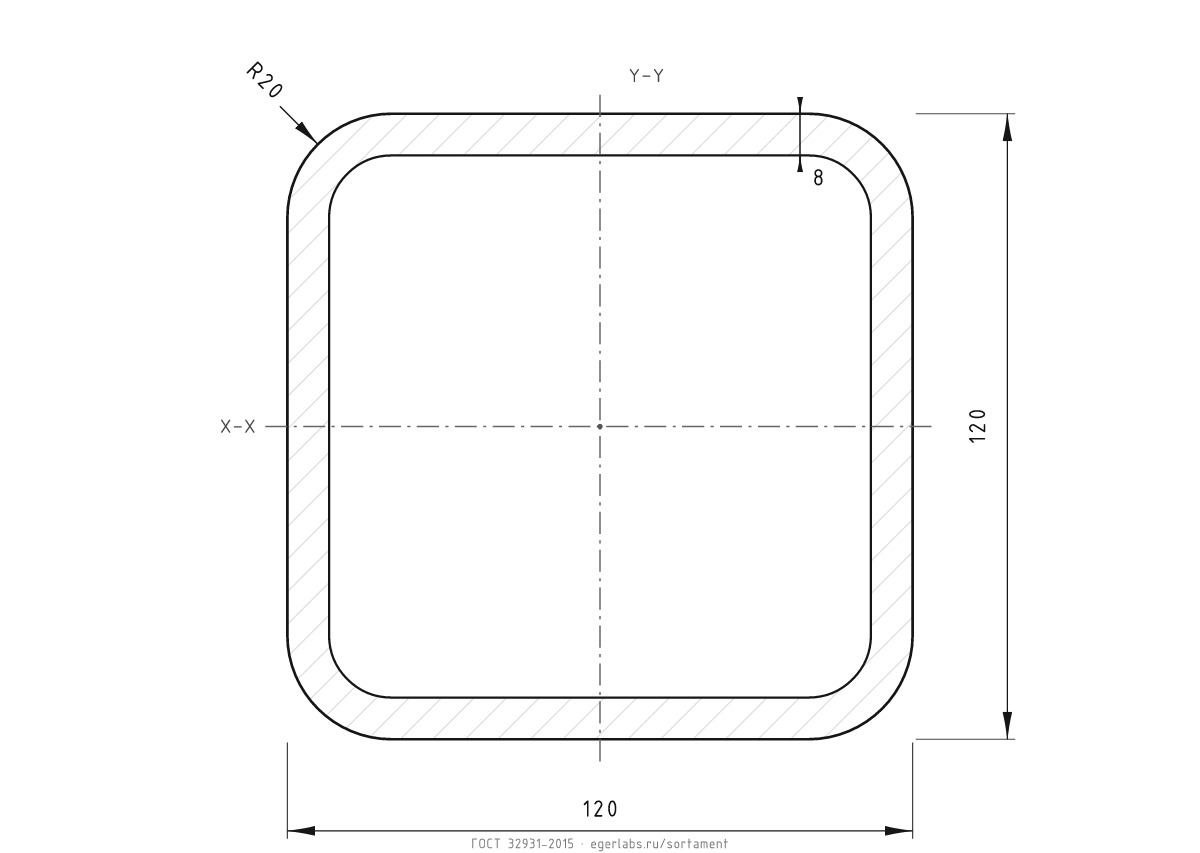

Чертёж в PNG
Белая версия сечения 120×120×8: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 120×120×8 по ГОСТ 32931-2015: высота 120 мм, ширина 120 мм, толщина 8 мм. Площадь 33,64 см², масса 1 м — 26,41 кг.
Моменты инерции: Ix = 676,9 см⁴, Iy = 676,9 см⁴; моменты сопротивления Wx = 112,8 см³, Wy = 112,8 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 26,41 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 120×120×8 · текущий | ГОСТ 32931-2015 | 26,41 | 33,64 | 676,9 | — | — |
| 120×120×7,5 | ГОСТ 32931-2015 | 24,98 | 31,82 | 647,9 | +5,7% | +4,5% |
| 120×120×9 | ГОСТ 32931-2015 | 30,28 | 38,57 | 778,8 | -12,8% | -13,1% |
