Паспорт сечения · ГОСТ 32931-2015
Труба квадратная 120×120×4 — ГОСТ 32931-2015
120 × 120 × 4 мм · Труба квадратная
Ключевые параметры
Размеры
| Высота h | 120 мм |
|---|---|
| Ширина b | 120 мм |
| Толщина t | 4 мм |
| Радиус R | 8 мм |
| Площадь A | 18,15 см² |
| Масса 1 м | 14,25 кг/м |
Геометрия и статика
| Ix | 402,3 см⁴ |
|---|---|
| Wx | 67,05 см³ |
| ix | 4,71 см |
| Iy | 402,3 см⁴ |
| Wy | 67,05 см³ |
| iy | 4,71 см |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

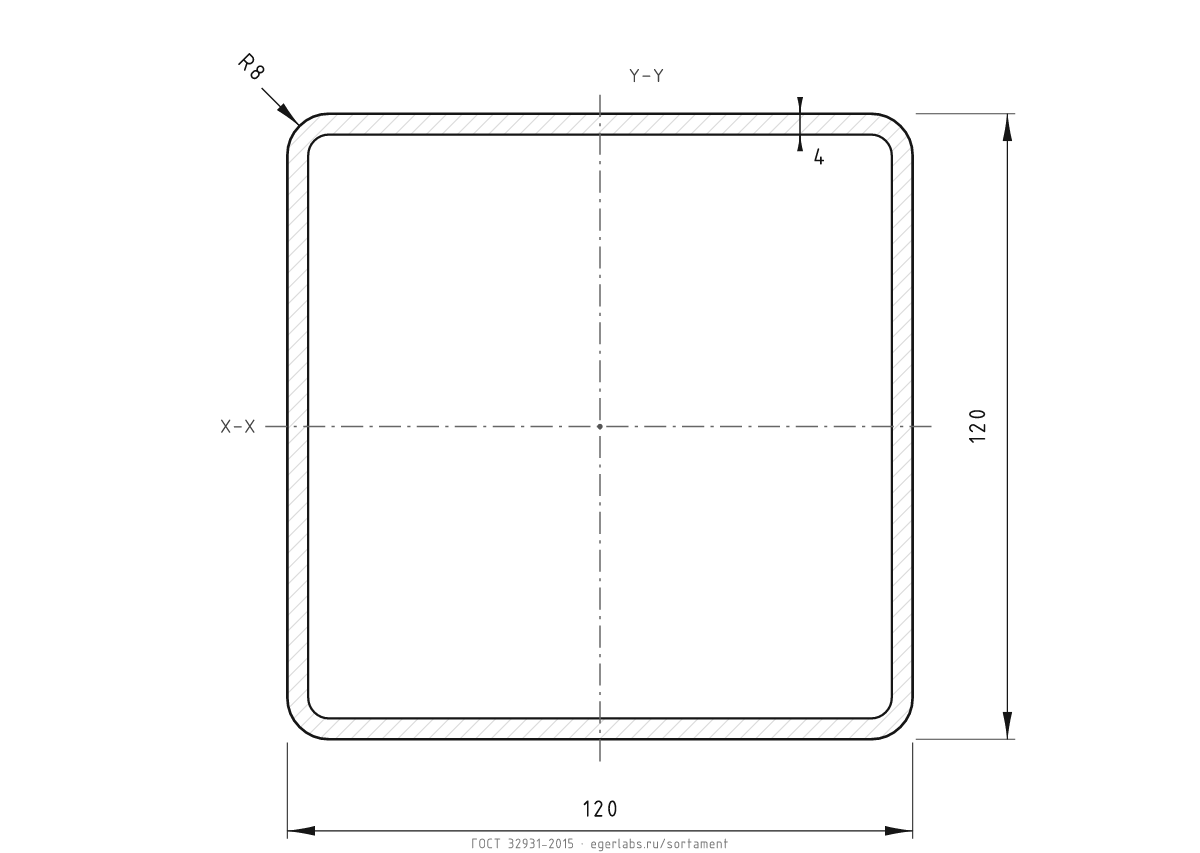

Чертёж в PNG
Белая версия сечения 120×120×4: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба квадратная 120×120×4 по ГОСТ 32931-2015: высота 120 мм, ширина 120 мм, толщина 4 мм. Площадь 18,15 см², масса 1 м — 14,25 кг.
Моменты инерции: Ix = 402,3 см⁴, Iy = 402,3 см⁴; моменты сопротивления Wx = 67,05 см³, Wy = 67,05 см³. Для квадратной трубы Ix = Iy, для прямоугольной — тем больше, чем больше высота в плоскости изгиба.
Квадратные трубы работают одинаково в двух плоскостях, поэтому их удобно ставить стойками и поясами ферм. В каталоге — гнутые замкнутые профили по ГОСТ 32931-2015.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения.
Ix = Iy: главные оси совпадают с осями симметрии, прочность на изгиб одинакова в обеих плоскостях.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 14,25 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки каркасов, колонны небольшой высоты, пояса ферм.
- Связи, раскосы и элементы решёток, где важна работа в двух направлениях.
- Опорные стойки навесов, площадок, лестниц и технологических рам.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
| Сечение | ГОСТ | m, кг/м | A, см² | Ix, см⁴ | Δm | ΔIx |
|---|---|---|---|---|---|---|
| 120×120×4 · текущий | ГОСТ 32931-2015 | 14,25 | 18,15 | 402,3 | — | — |
| 120×120×3,5 | ГОСТ 32931-2015 | 12,56 | 15,99 | 358,2 | +13,5% | +12,3% |
| 120×120×4,5 | ГОСТ 32931-2015 | 15,91 | 20,27 | 444,7 | -10,4% | -9,5% |
