Труба холоднодеформированная Ø190×18 — ГОСТ 8734-75

Описание и геометрия

Труба бесшовная холоднодеформированная Ø190×18 по ГОСТ 8734-75 — наружный диаметр 190 мм, толщина стенки 18 мм, внутренний диаметр 154 мм. Масса одного метра — 76,347 кг, площадь сечения — 97,26 см².

Для круглого сечения Ix = Iy = 3636,2 см⁴, Wx = Wy = 382,8 см³, радиус инерции ix = iy = 6,11 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.

Холоднодеформированная бесшовная труба отличается точными размерами и малой шероховатостью. ГОСТ 8734-75 охватывает диапазон от 5 до 250 мм с тонкими и толстыми стенками — от 0,3 мм.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.

Ix = Iy: круглое сечение. Тонкая стенка требует проверки на местную устойчивость и смятие в узлах.

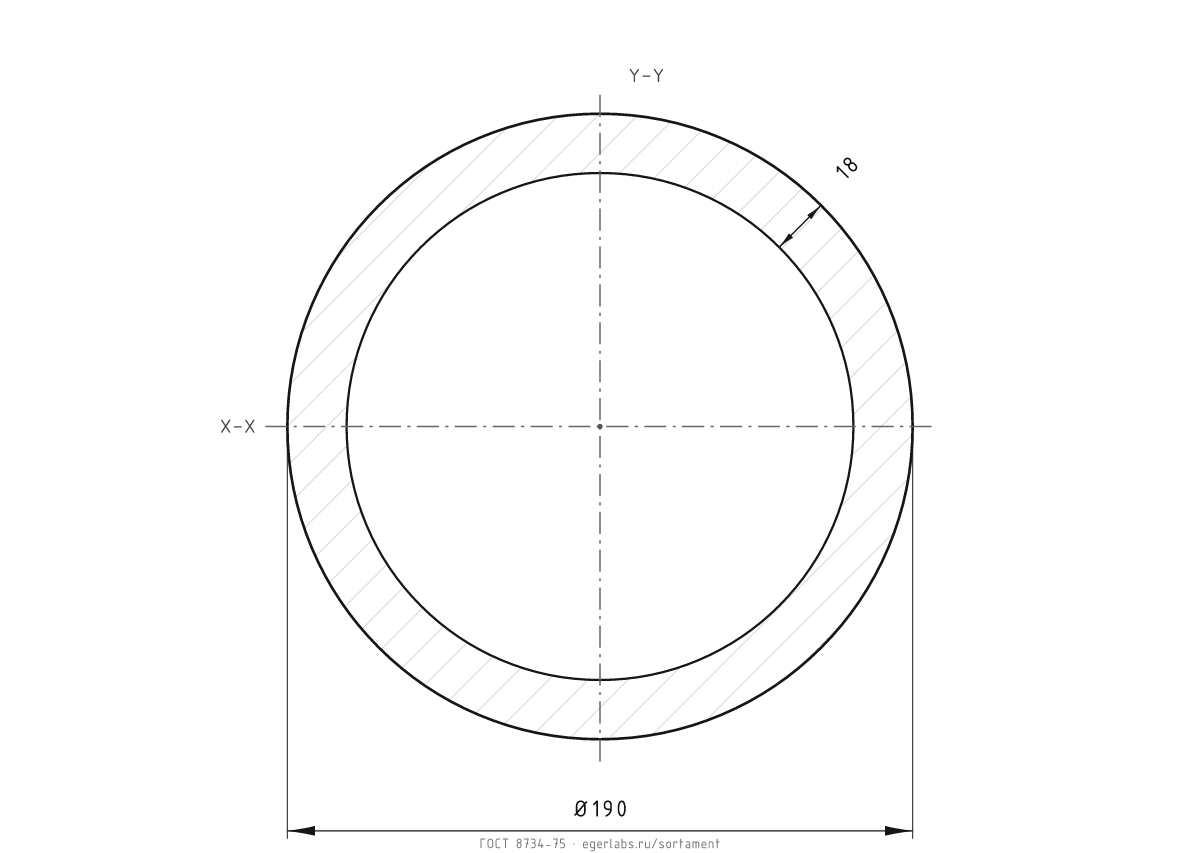

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 76,347 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Точные механические конструкции, втулки, корпуса и оправки.
• Гидравлика, пневматика и ответственные трубопроводы.
• Элементы каркасов и декоративных конструкций с малым диаметром.
