Труба квадратная: чертежи сечений

415 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 5 из 9 · показаны 193–240 из 415

Чертёж сечения: Труба квадратная 150×150×7 — 150×150×7 150 × 150 × 7 мм · 30,11 кг/м PNG

Чертёж сечения: Труба квадратная 150×150×7,5 — 150×150×7,5 150 × 150 × 7.5 мм · 32,04 кг/м PNG

Чертёж сечения: Труба квадратная 150×150×8 — 150×150×8 150 × 150 × 8 мм · 33,95 кг/м PNG

Чертёж сечения: Труба квадратная 150×150×9 — 150×150×9 150 × 150 × 9 мм · 38,75 кг/м PNG

Чертёж сечения: Труба квадратная 150×150×10 — 150×150×10 150 × 150 × 10 мм · 42,61 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×4 — 160×160×4 160 × 160 × 4 мм · 19,27 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×4,5 — 160×160×4,5 160 × 160 × 4.5 мм · 21,56 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×5 — 160×160×5 160 × 160 × 5 мм · 23,83 кг/м PNG

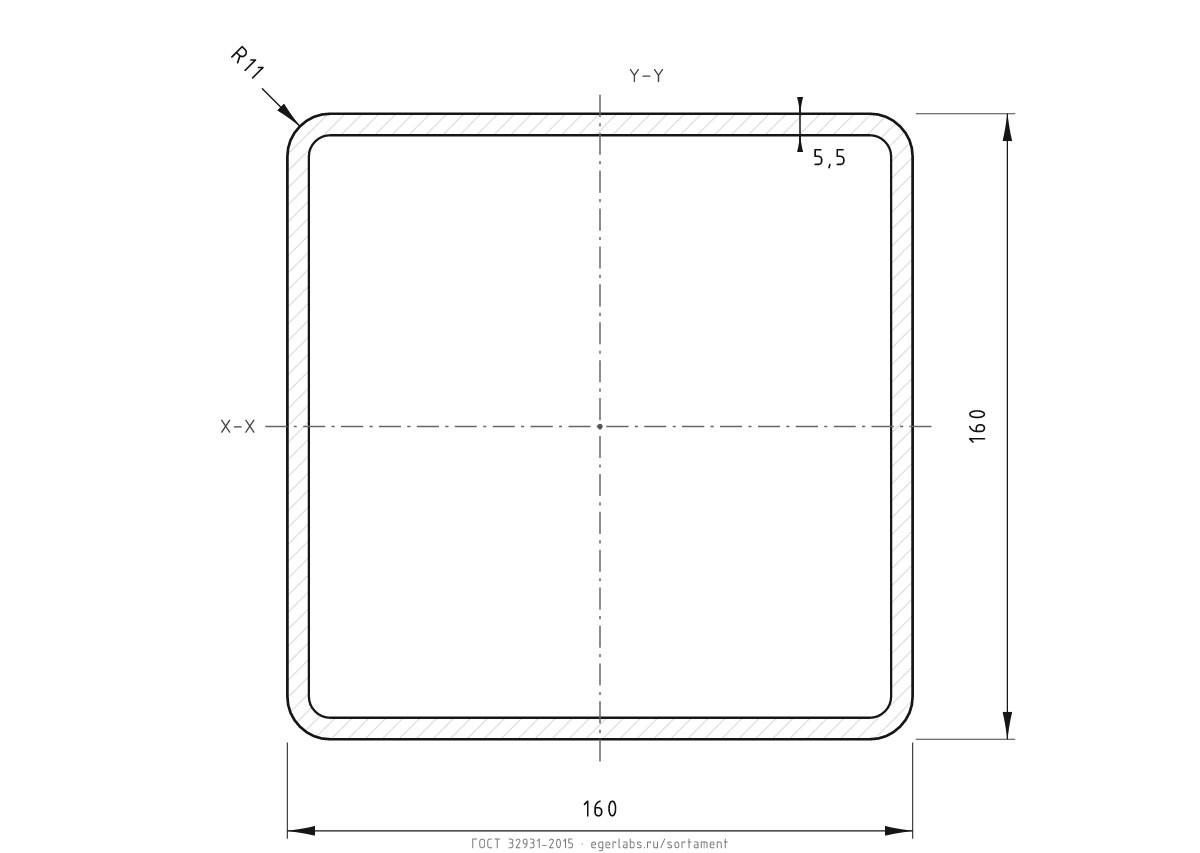

Чертёж сечения: Труба квадратная 160×160×5,5 — 160×160×5,5 160 × 160 × 5.5 мм · 26,07 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×6 — 160×160×6 160 × 160 × 6 мм · 28,29 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×6,5 — 160×160×6,5 160 × 160 × 6.5 мм · 30,19 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×7 — 160×160×7 160 × 160 × 7 мм · 32,31 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×7,5 — 160×160×7,5 160 × 160 × 7.5 мм · 34,4 кг/м PNG

Чертёж сечения: Труба квадратная 160×160×8 — 160×160×8 160 × 160 × 8 мм · 36,46 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×3 — 180×180×3 180 × 180 × 3 мм · 16,49 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×3,5 — 180×180×3,5 180 × 180 × 3.5 мм · 19,15 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×4 — 180×180×4 180 × 180 × 4 мм · 21,78 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×4,5 — 180×180×4,5 180 × 180 × 4.5 мм · 24,39 кг/м PNG

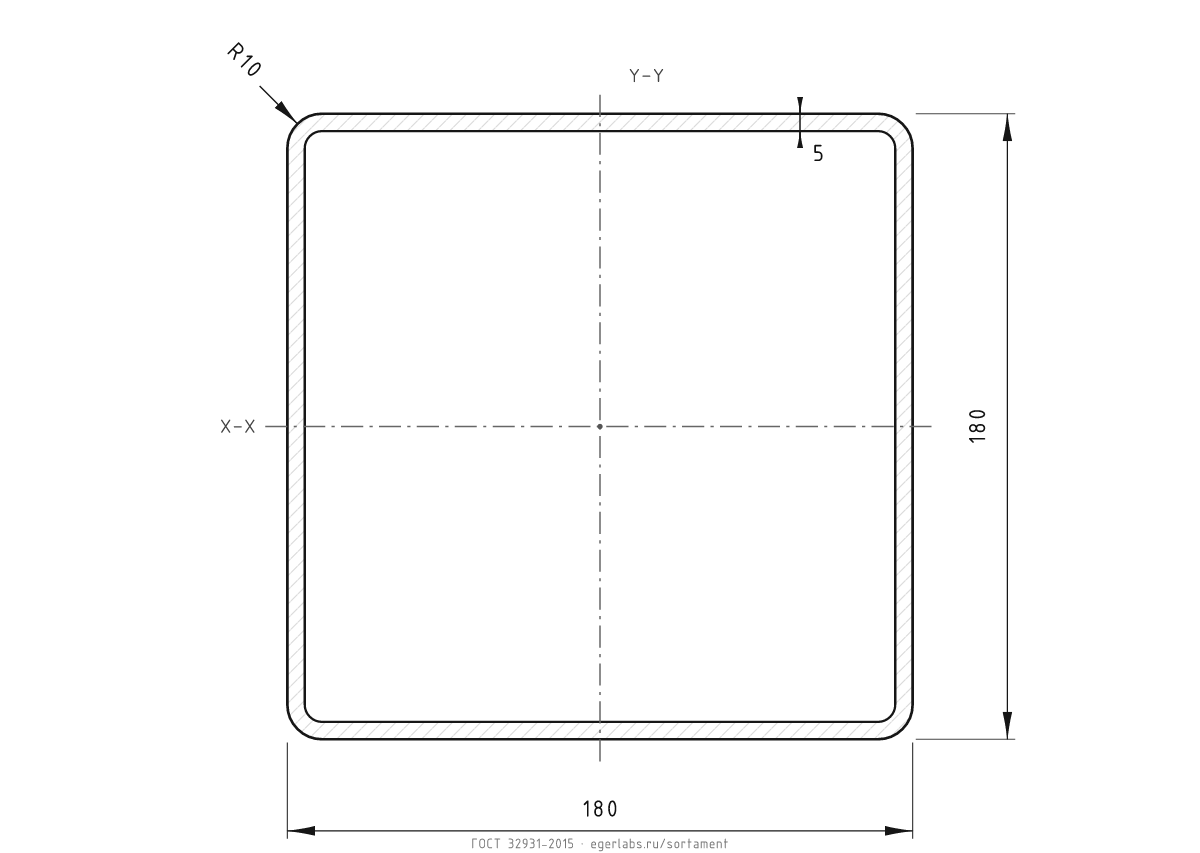

Чертёж сечения: Труба квадратная 180×180×5 — 180×180×5 180 × 180 × 5 мм · 26,97 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×5,5 — 180×180×5,5 180 × 180 × 5.5 мм · 29,52 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×6 — 180×180×6 180 × 180 × 6 мм · 32,05 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×6,5 — 180×180×6,5 180 × 180 × 6.5 мм · 34,27 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×7 — 180×180×7 180 × 180 × 7 мм · 36,7 кг/м PNG

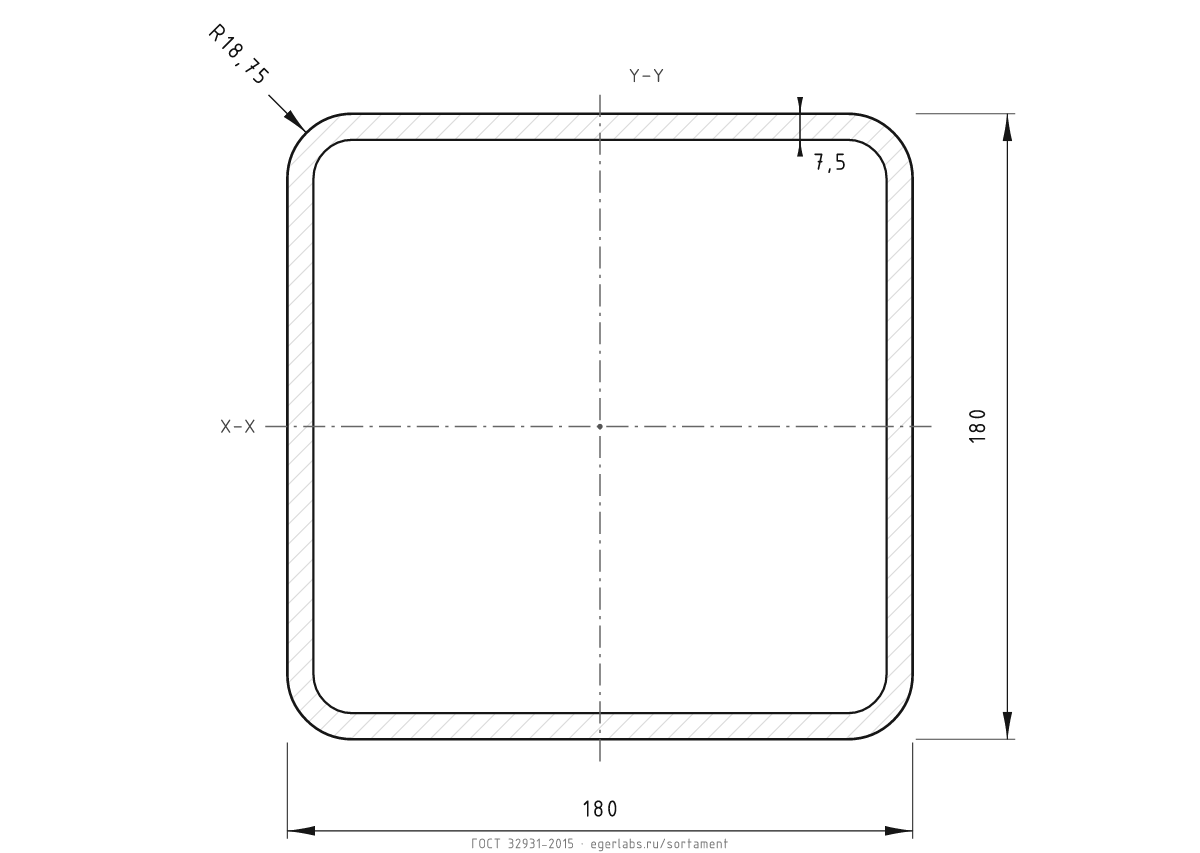

Чертёж сечения: Труба квадратная 180×180×7,5 — 180×180×7,5 180 × 180 × 7.5 мм · 39,11 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×8 — 180×180×8 180 × 180 × 8 мм · 41,48 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×8,5 — 180×180×8,5 180 × 180 × 8.5 мм · 43,83 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×9 — 180×180×9 180 × 180 × 9 мм · 46,14 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×9,5 — 180×180×9,5 180 × 180 × 9.5 мм · 48,43 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×10 — 180×180×10 180 × 180 × 10 мм · 50,68 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×10,5 — 180×180×10,5 180 × 180 × 10.5 мм · 52,17 кг/м PNG

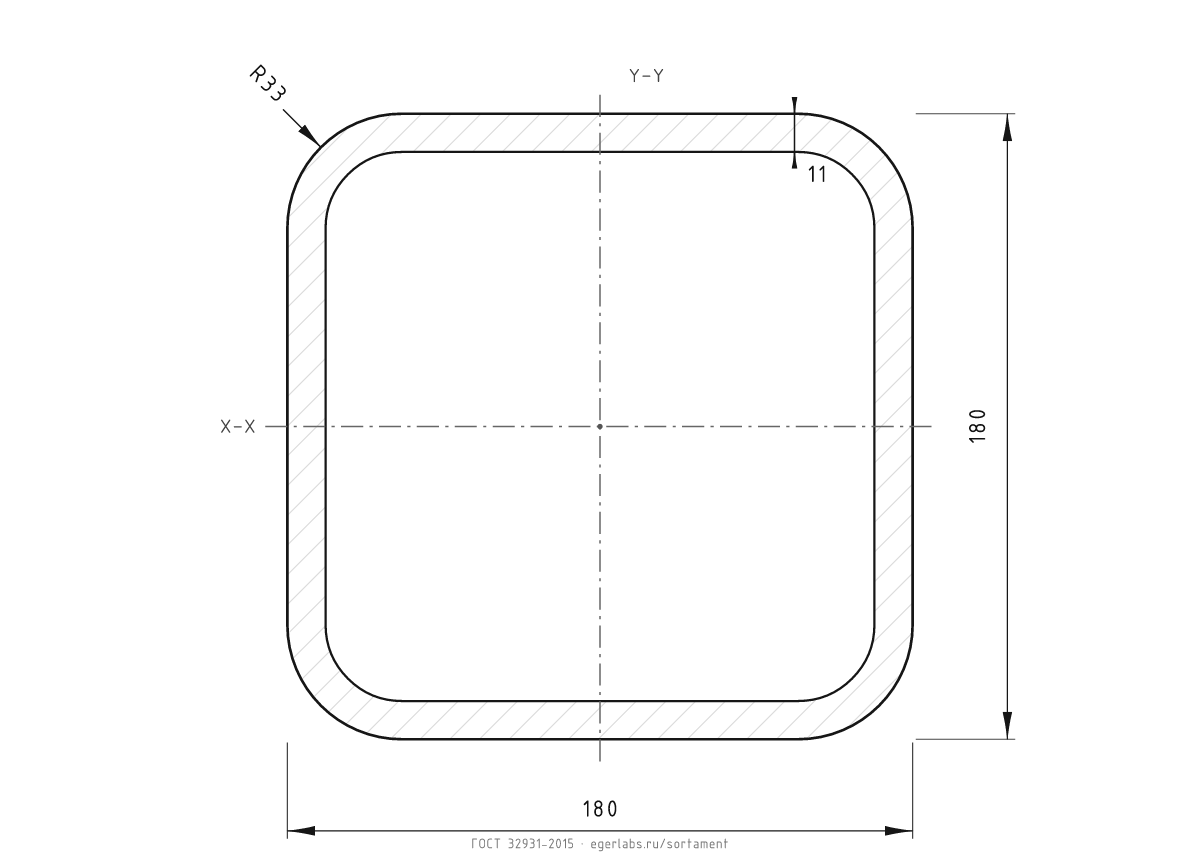

Чертёж сечения: Труба квадратная 180×180×11 — 180×180×11 180 × 180 × 11 мм · 54,3 кг/м PNG

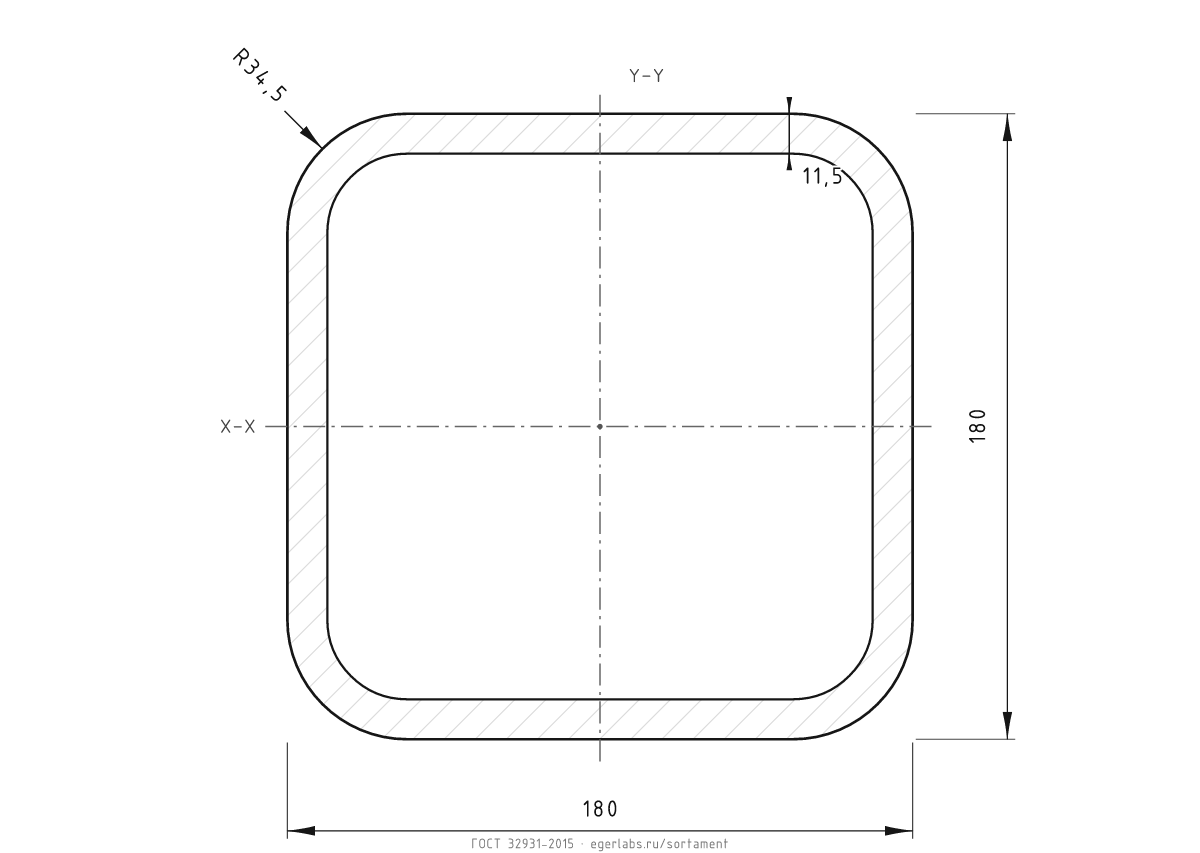

Чертёж сечения: Труба квадратная 180×180×11,5 — 180×180×11,5 180 × 180 × 11.5 мм · 56,39 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×12 — 180×180×12 180 × 180 × 12 мм · 58,45 кг/м PNG

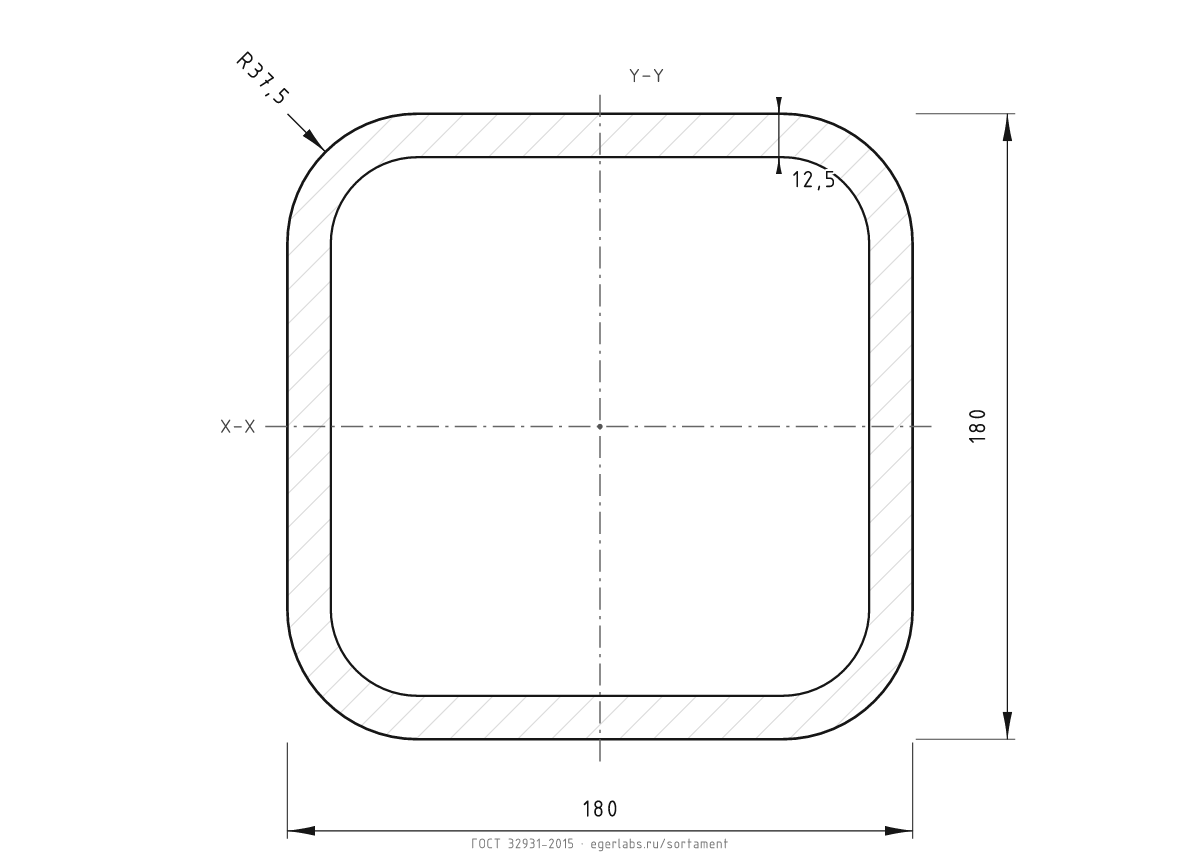

Чертёж сечения: Труба квадратная 180×180×12,5 — 180×180×12,5 180 × 180 × 12.5 мм · 60,48 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×13 — 180×180×13 180 × 180 × 13 мм · 62,48 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×13,5 — 180×180×13,5 180 × 180 × 13.5 мм · 64,44 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×14 — 180×180×14 180 × 180 × 14 мм · 66,37 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×14,5 — 180×180×14,5 180 × 180 × 14.5 мм · 68,27 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×15 — 180×180×15 180 × 180 × 15 мм · 70,13 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×15,5 — 180×180×15,5 180 × 180 × 15.5 мм · 71,97 кг/м PNG

Чертёж сечения: Труба квадратная 180×180×16 — 180×180×16 180 × 180 × 16 мм · 73,77 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×5 — 200×200×5 200 × 200 × 5 мм · 30,11 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×5,5 — 200×200×5,5 200 × 200 × 5.5 мм · 32,98 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×6 — 200×200×6 200 × 200 × 6 мм · 35,82 кг/м PNG

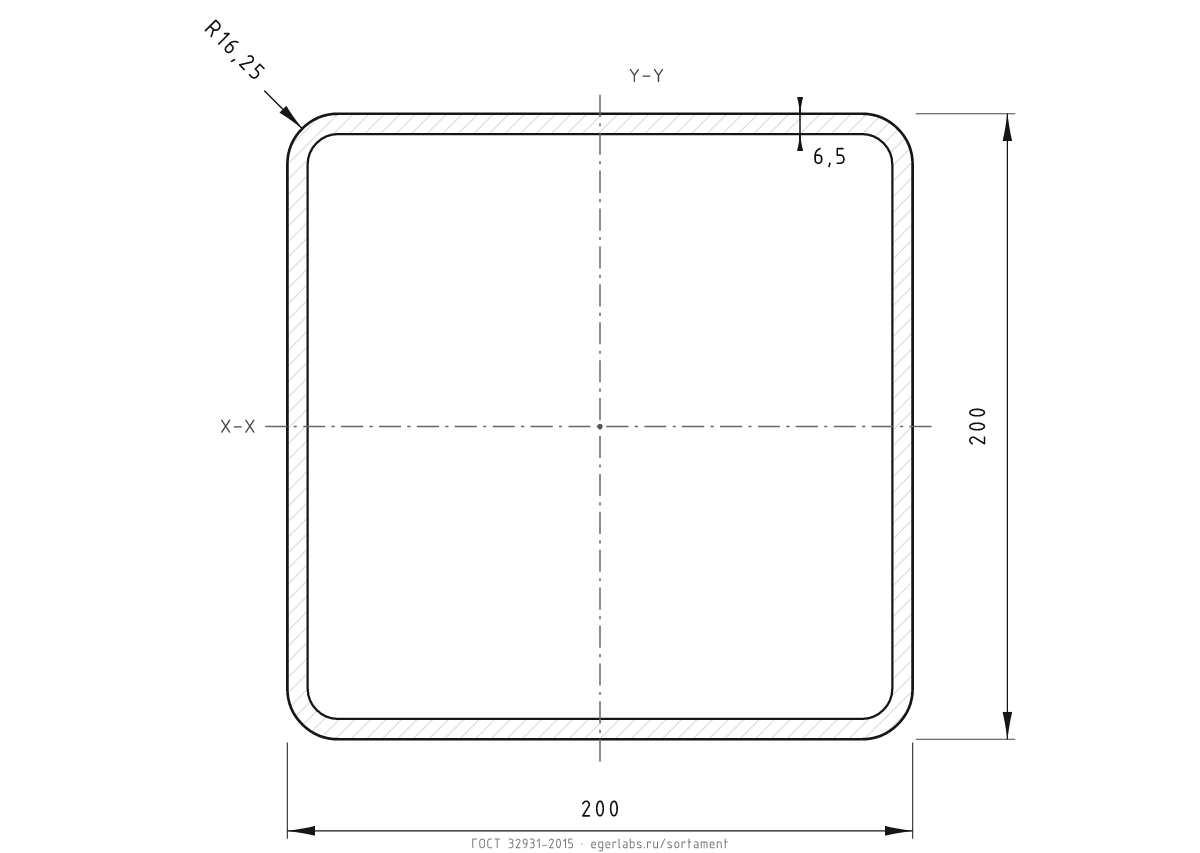

Чертёж сечения: Труба квадратная 200×200×6,5 — 200×200×6,5 200 × 200 × 6.5 мм · 38,35 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×7 — 200×200×7 200 × 200 × 7 мм · 41,1 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×7,5 — 200×200×7,5 200 × 200 × 7.5 мм · 43,82 кг/м PNG

Чертёж сечения: Труба квадратная 200×200×8 — 200×200×8 200 × 200 × 8 мм · 46,51 кг/м PNG
