Труба бесшовная холоднодеформированная: чертежи сечений

360 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 4 из 8 · показаны 145–192 из 360

Чертёж сечения: Труба бесшовная холоднодеформированная Ø54×8 — Ø54×8 Ø54 × 8 мм · 9,075 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø54×8,5 — Ø54×8,5 Ø54 × 8,5 мм · 9,537 кг/м PNG

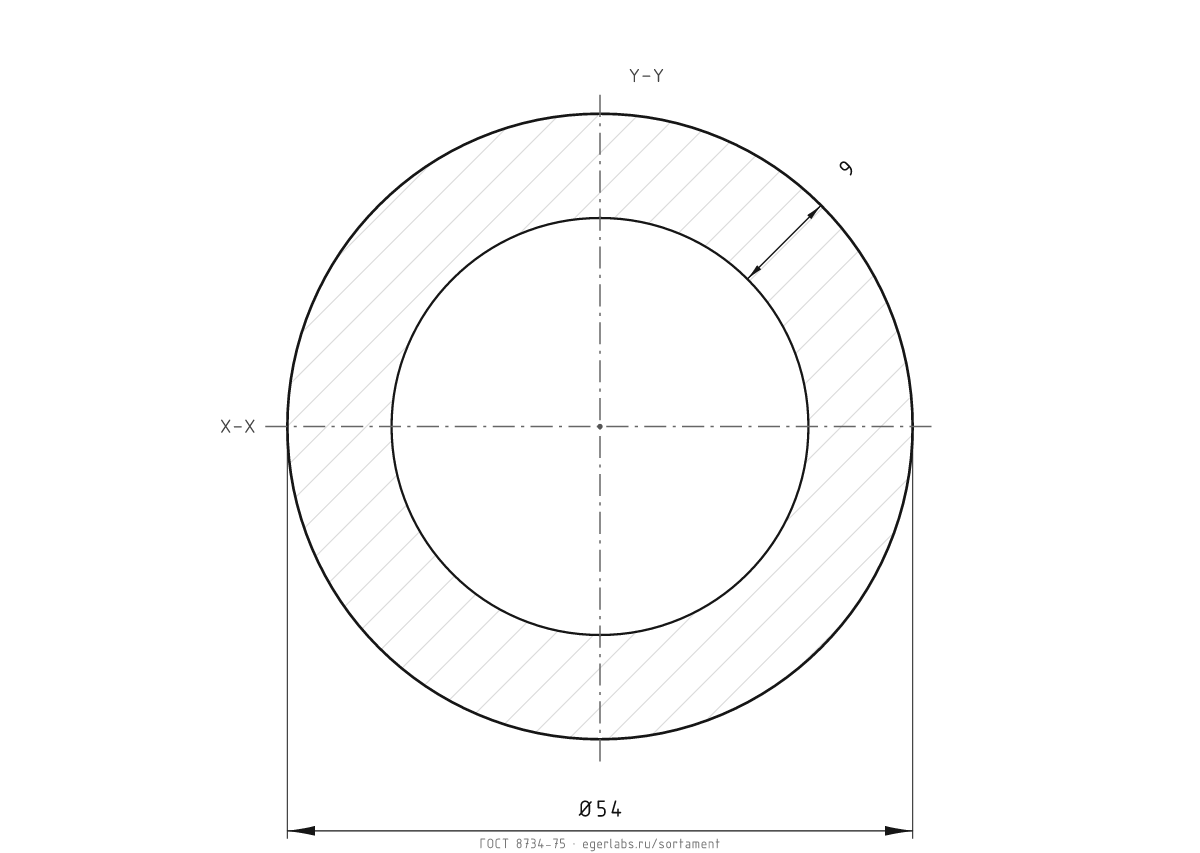

Чертёж сечения: Труба бесшовная холоднодеформированная Ø54×9 — Ø54×9 Ø54 × 9 мм · 9,987 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×4,5 — Ø56×4,5 Ø56 × 4,5 мм · 5,715 кг/м PNG

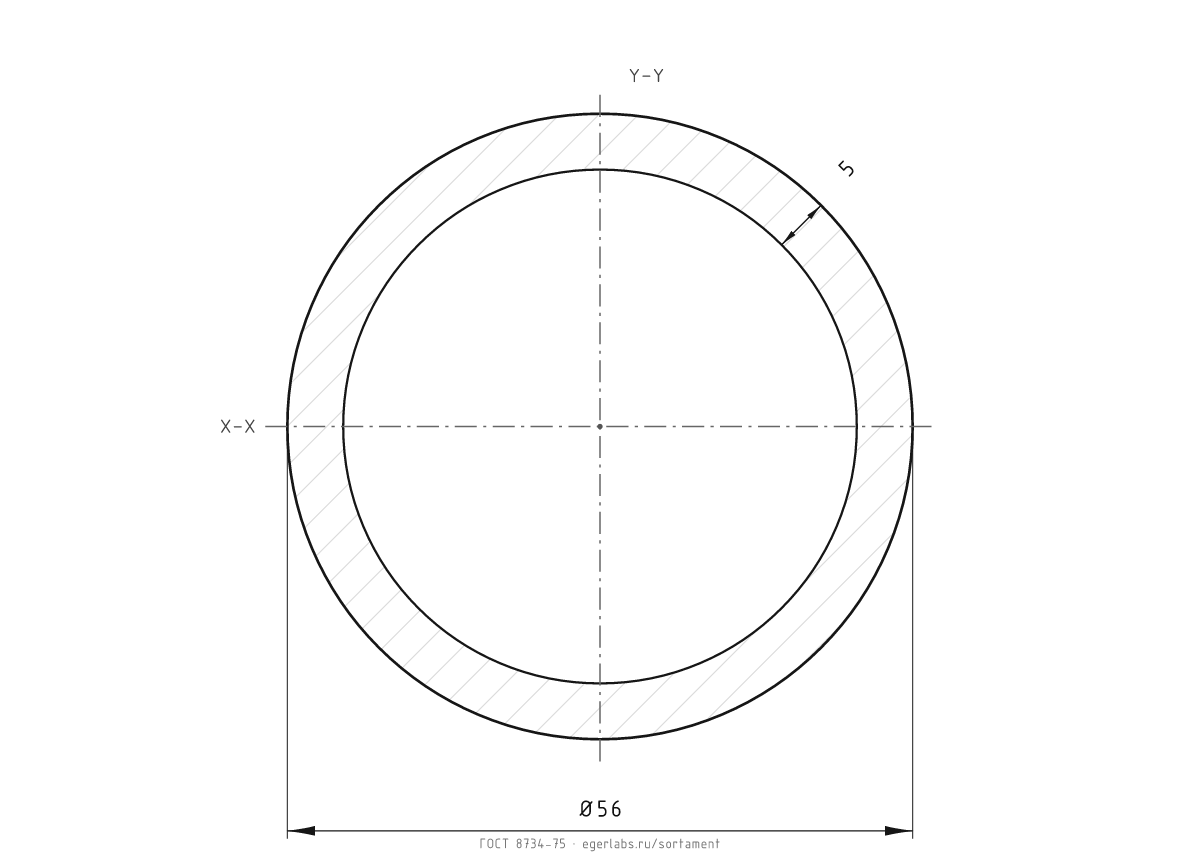

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×5 — Ø56×5 Ø56 × 5 мм · 6,288 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×5,5 — Ø56×5,5 Ø56 × 5,5 мм · 6,849 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×6 — Ø56×6 Ø56 × 6 мм · 7,398 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×6,5 — Ø56×6,5 Ø56 × 6,5 мм · 7,934 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×7 — Ø56×7 Ø56 × 7 мм · 8,458 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×7,5 — Ø56×7,5 Ø56 × 7,5 мм · 8,97 кг/м PNG

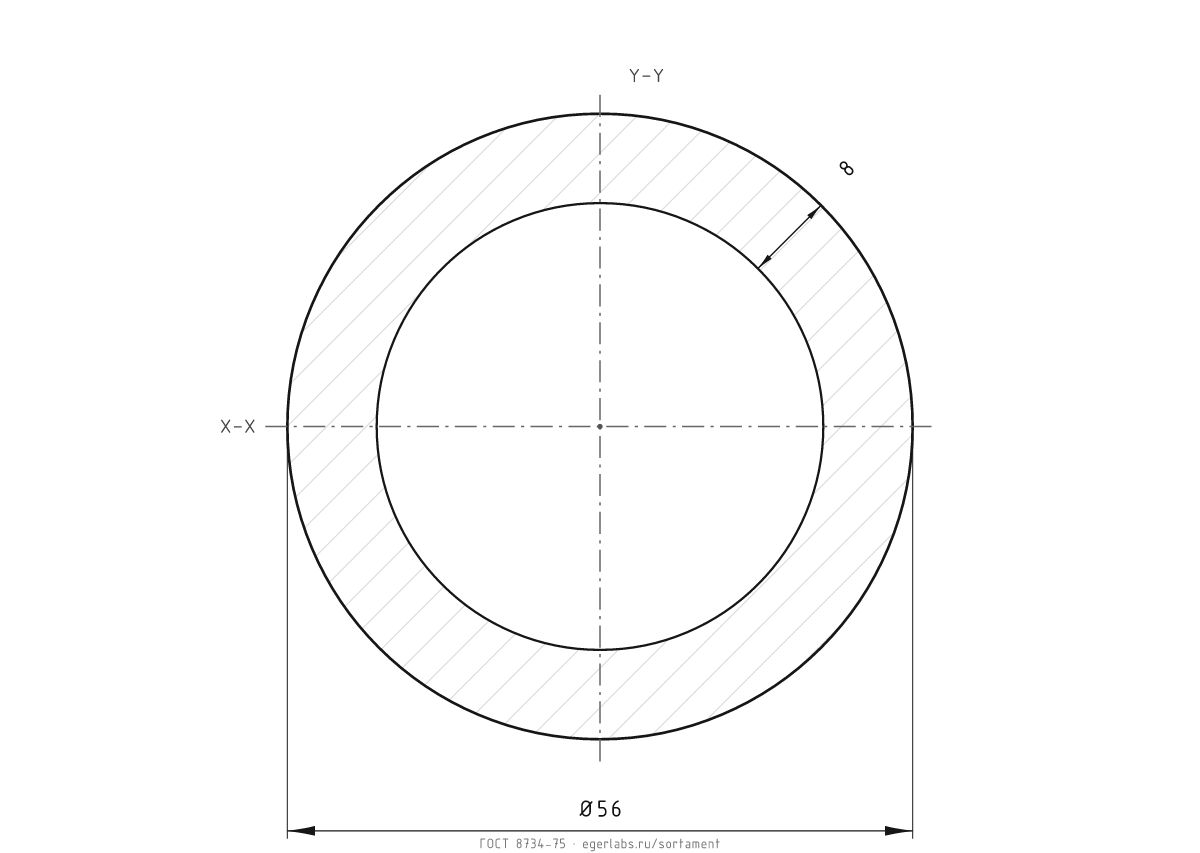

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×8 — Ø56×8 Ø56 × 8 мм · 9,469 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×8,5 — Ø56×8,5 Ø56 × 8,5 мм · 9,956 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø56×9 — Ø56×9 Ø56 × 9 мм · 10,431 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø57×6,5 — Ø57×6,5 Ø57 × 6,5 мм · 8,095 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø57×7,5 — Ø57×7,5 Ø57 × 7,5 мм · 9,155 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø57×8,5 — Ø57×8,5 Ø57 × 8,5 мм · 10,166 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø57×9 — Ø57×9 Ø57 × 9 мм · 10,653 кг/м PNG

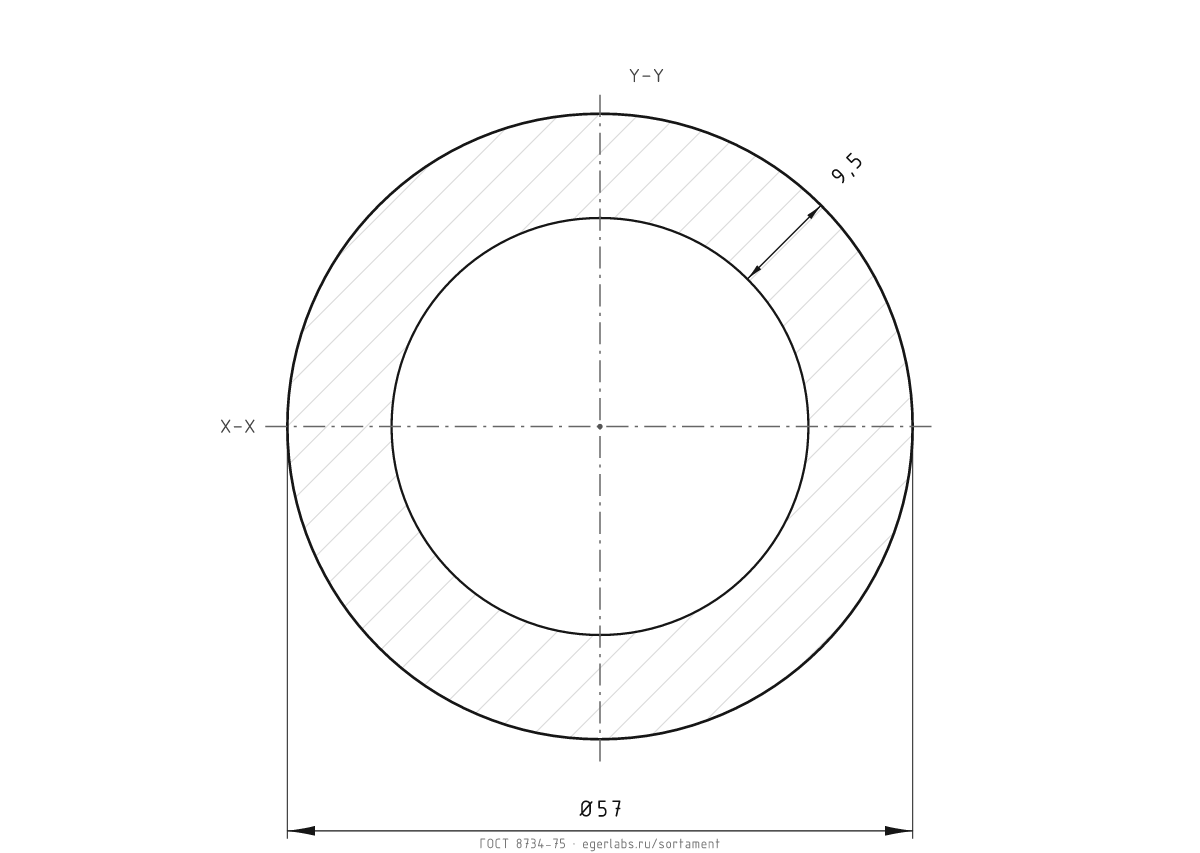

Чертёж сечения: Труба бесшовная холоднодеформированная Ø57×9,5 — Ø57×9,5 Ø57 × 9,5 мм · 11,128 кг/м PNG

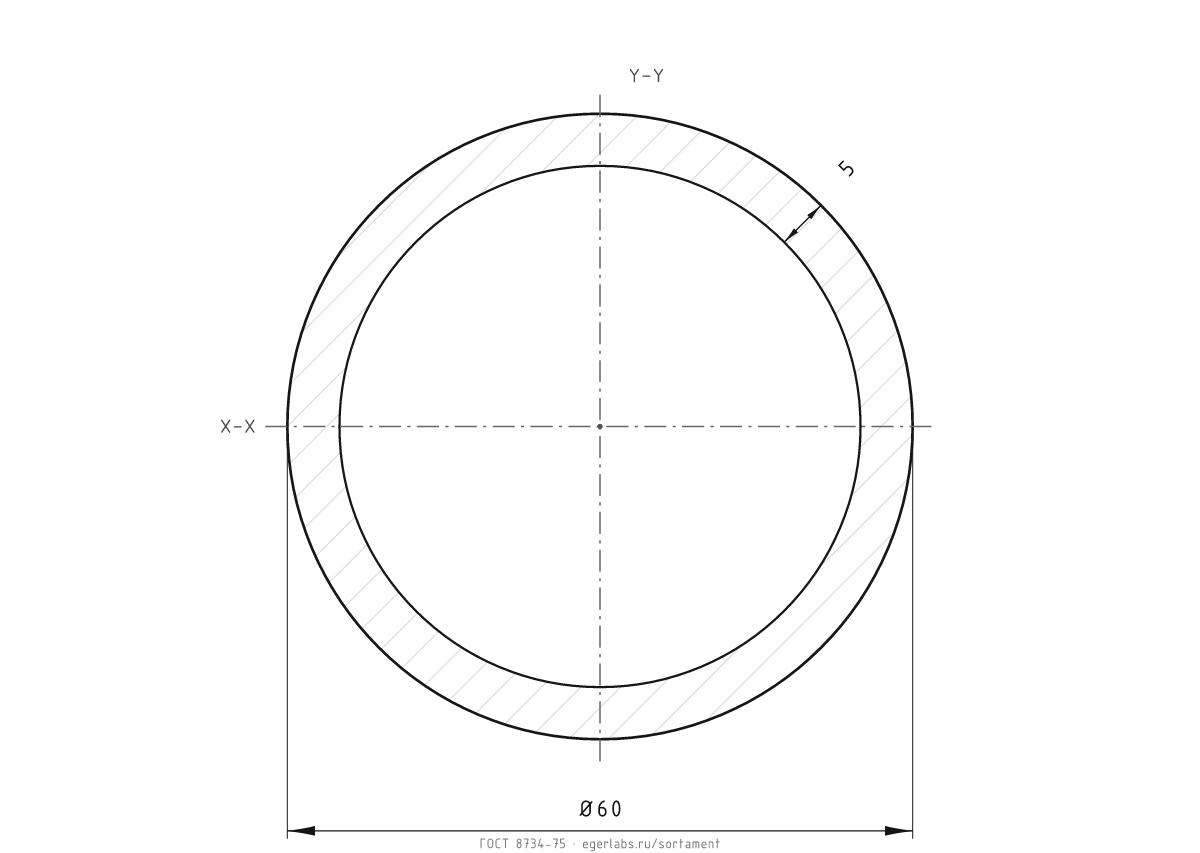

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×5 — Ø60×5 Ø60 × 5 мм · 6,782 кг/м PNG

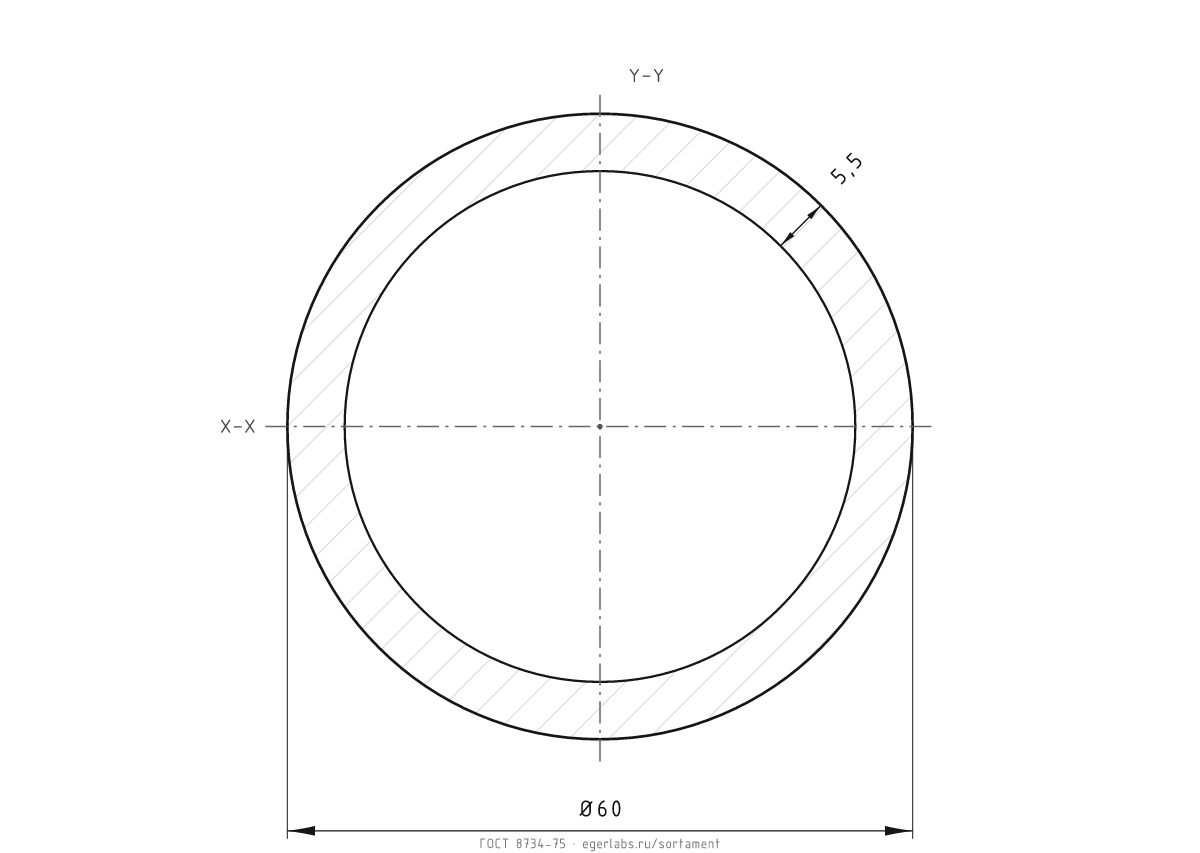

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×5,5 — Ø60×5,5 Ø60 × 5,5 мм · 7,392 кг/м PNG

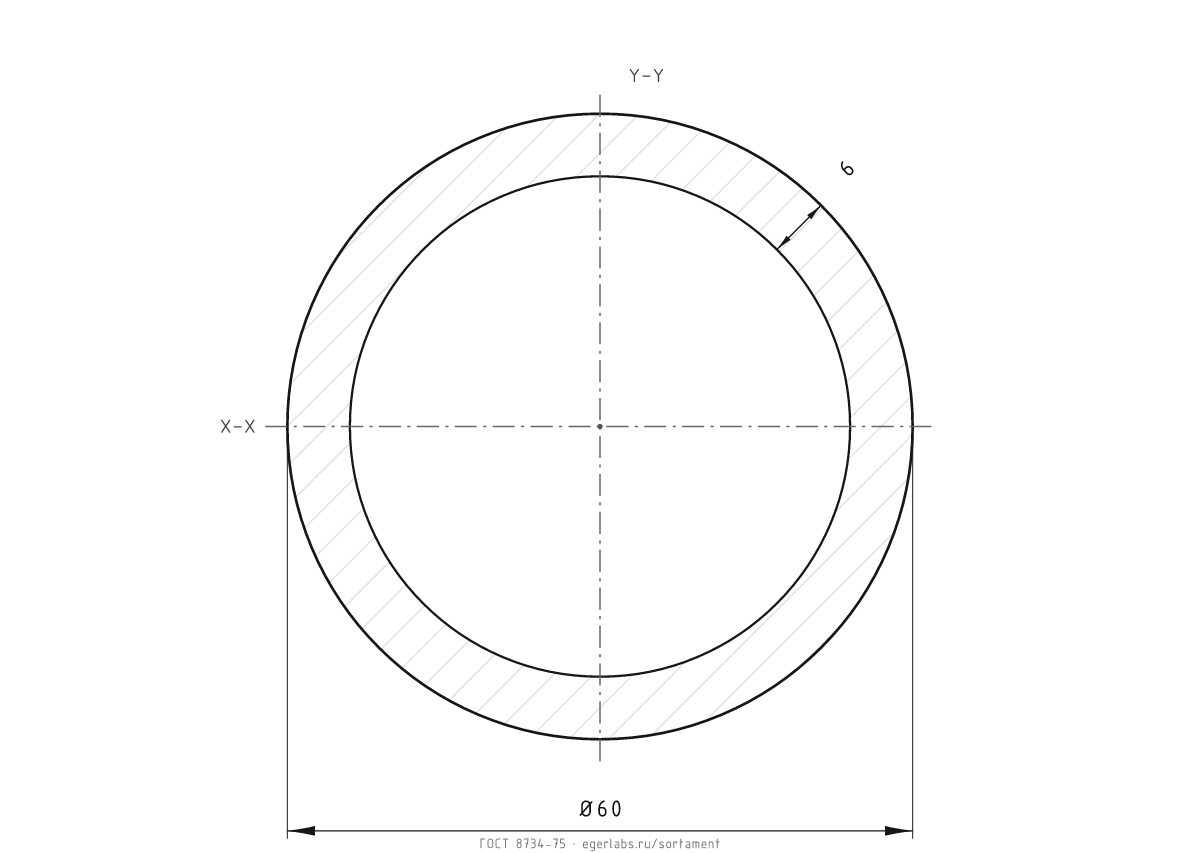

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×6 — Ø60×6 Ø60 × 6 мм · 7,99 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×6,5 — Ø60×6,5 Ø60 × 6,5 мм · 8,576 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×7 — Ø60×7 Ø60 × 7 мм · 9,149 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×7,5 — Ø60×7,5 Ø60 × 7,5 мм · 9,71 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×8 — Ø60×8 Ø60 × 8 мм · 10,259 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×8,5 — Ø60×8,5 Ø60 × 8,5 мм · 10,795 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×9 — Ø60×9 Ø60 × 9 мм · 11,319 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø60×9,5 — Ø60×9,5 Ø60 × 9,5 мм · 11,831 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×5,5 — Ø63×5,5 Ø63 × 5,5 мм · 7,799 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×6 — Ø63×6 Ø63 × 6 мм · 8,434 кг/м PNG

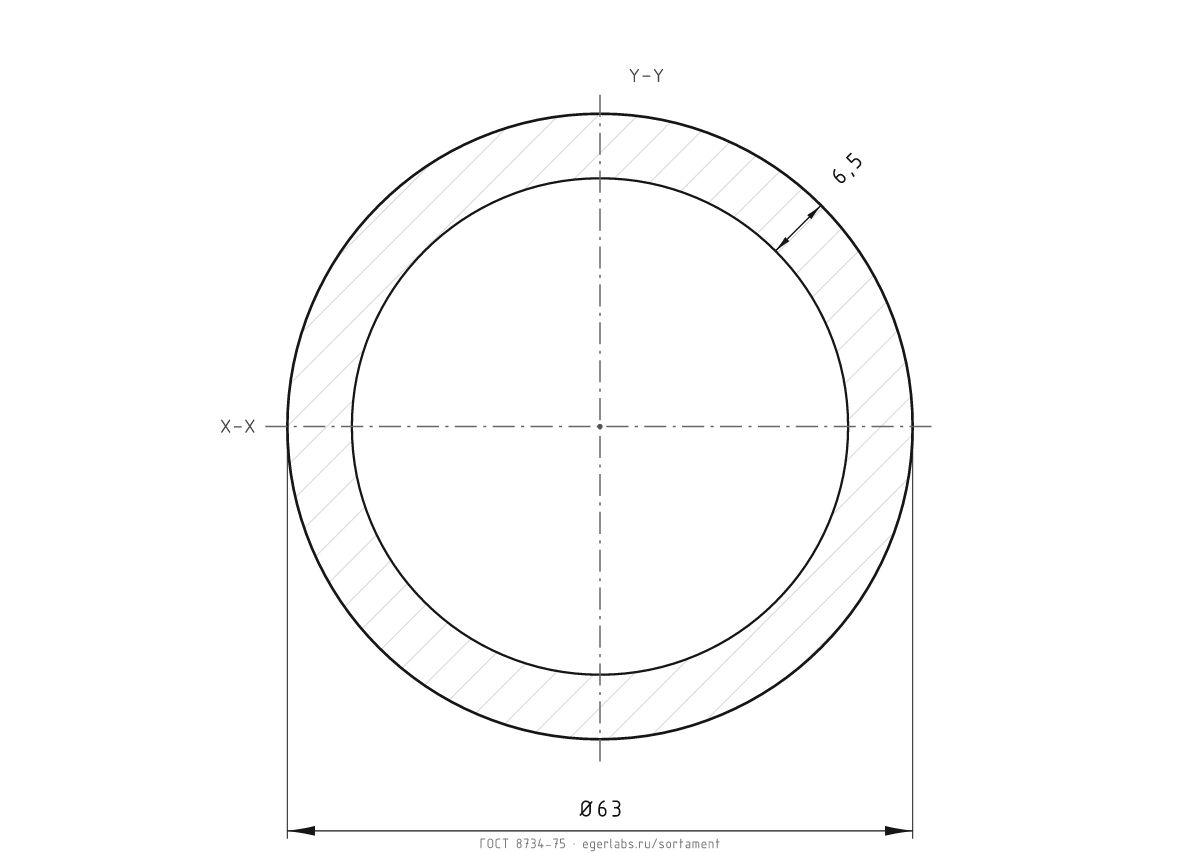

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×6,5 — Ø63×6,5 Ø63 × 6,5 мм · 9,056 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×7 — Ø63×7 Ø63 × 7 мм · 9,667 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×7,5 — Ø63×7,5 Ø63 × 7,5 мм · 10,265 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×8 — Ø63×8 Ø63 × 8 мм · 10,85 кг/м PNG

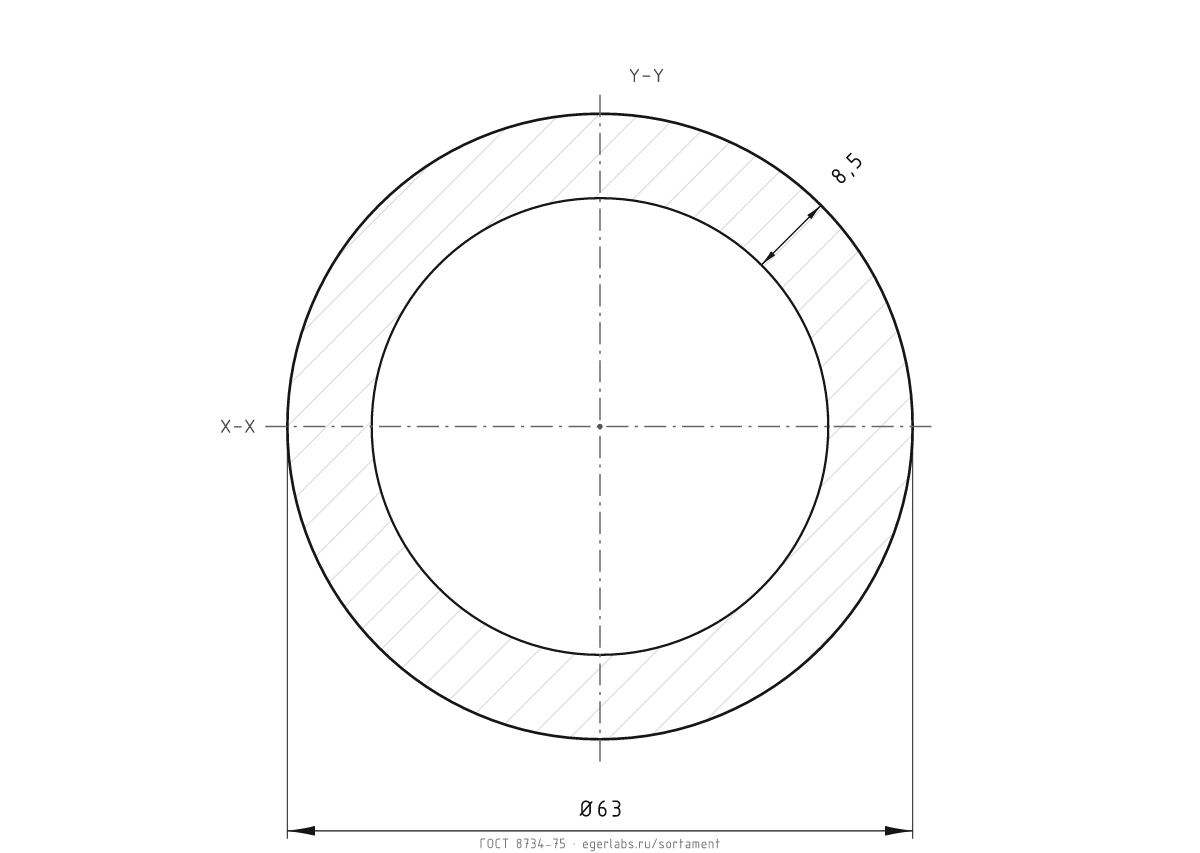

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×8,5 — Ø63×8,5 Ø63 × 8,5 мм · 11,424 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×9 — Ø63×9 Ø63 × 9 мм · 11,985 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø63×9,5 — Ø63×9,5 Ø63 × 9,5 мм · 12,533 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×5,5 — Ø65×5,5 Ø65 × 5,5 мм · 8,07 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×6 — Ø65×6 Ø65 × 6 мм · 8,73 кг/м PNG

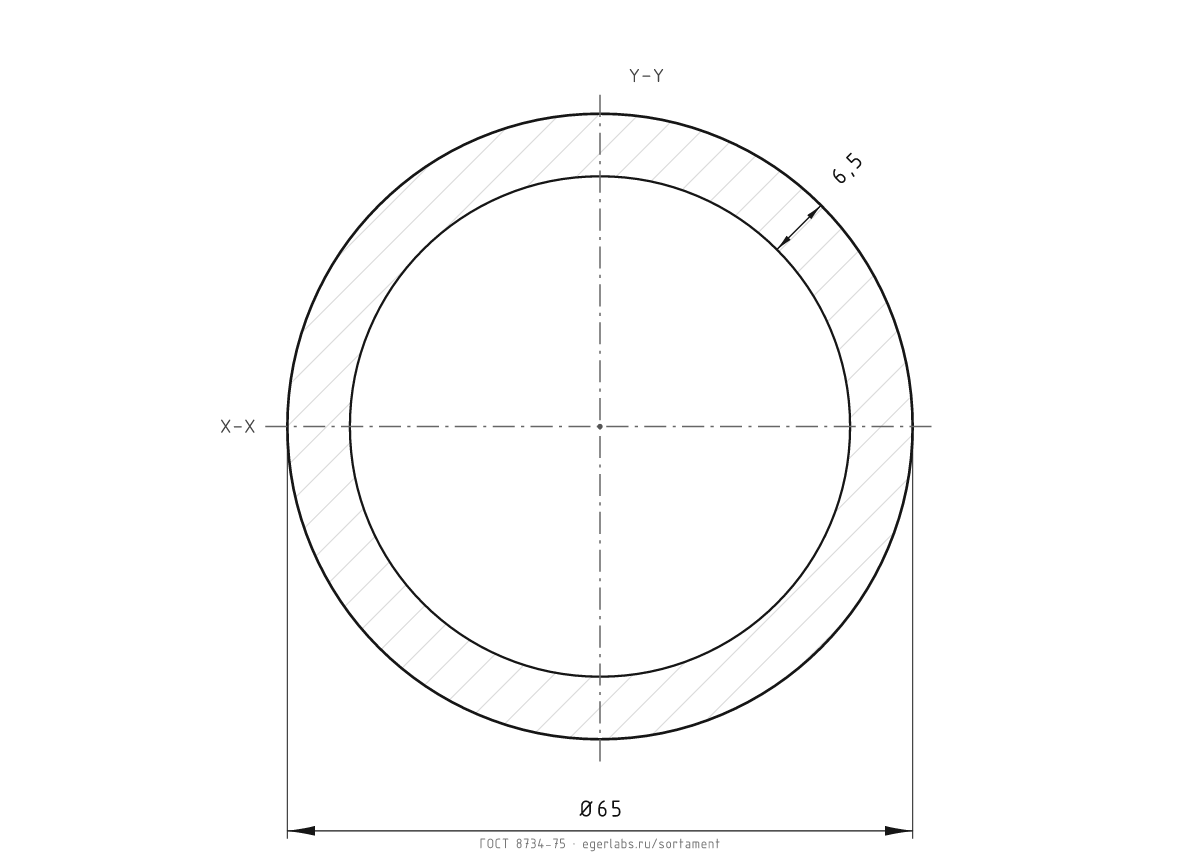

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×6,5 — Ø65×6,5 Ø65 × 6,5 мм · 9,377 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×7 — Ø65×7 Ø65 × 7 мм · 10,012 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×7,5 — Ø65×7,5 Ø65 × 7,5 мм · 10,635 кг/м PNG

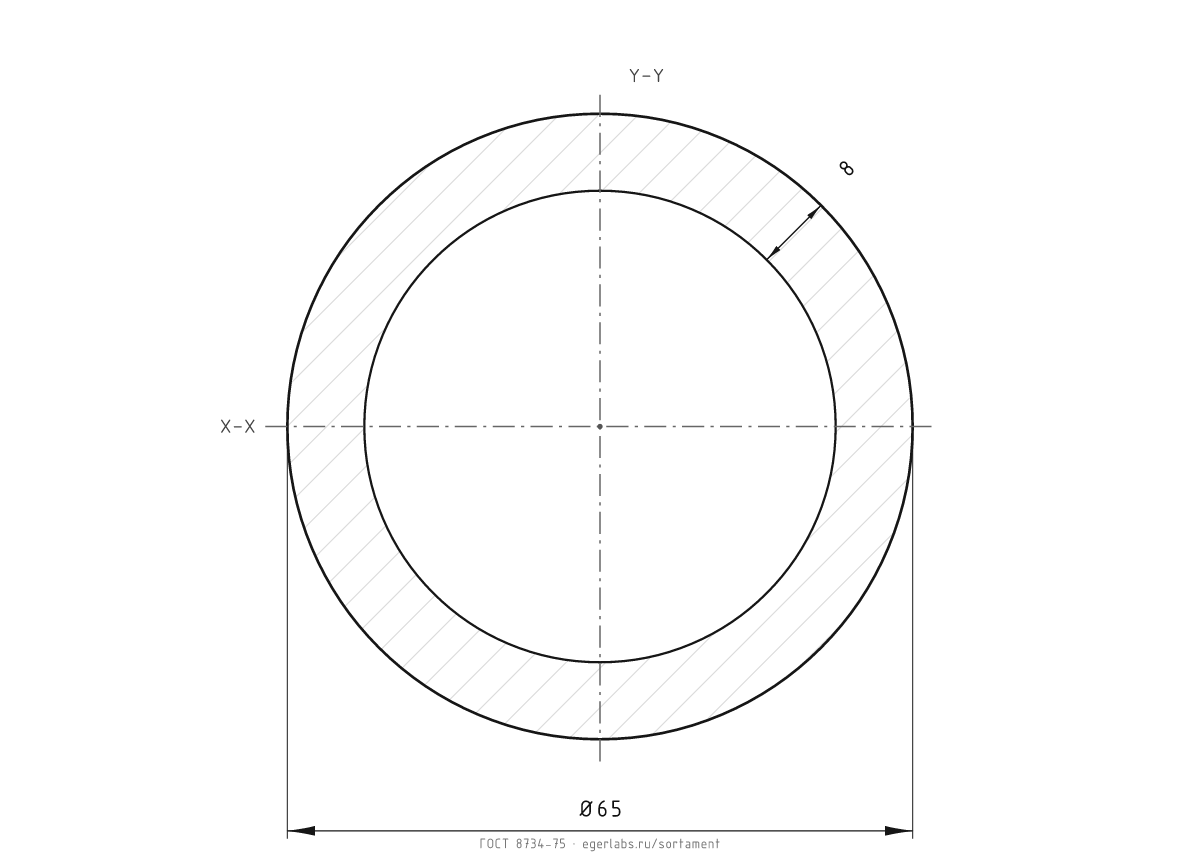

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×8 — Ø65×8 Ø65 × 8 мм · 11,245 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×8,5 — Ø65×8,5 Ø65 × 8,5 мм · 11,843 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×9 — Ø65×9 Ø65 × 9 мм · 12,429 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×9,5 — Ø65×9,5 Ø65 × 9,5 мм · 13,002 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø65×10 — Ø65×10 Ø65 × 10 мм · 13,563 кг/м PNG

Чертёж сечения: Труба бесшовная холоднодеформированная Ø68×5,5 — Ø68×5,5 Ø68 × 5,5 мм · 8,477 кг/м PNG
