Труба электросварная: чертежи сечений

564 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 12 из 12 · показаны 529–564 из 564

Чертёж сечения: Труба электросварная Ø1220×20 — Ø1220×20 Ø1220 × 20 мм · 591,8 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×9 — Ø1320×9 Ø1320 × 9 мм · 291 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×10 — Ø1320×10 Ø1320 × 10 мм · 323 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×11 — Ø1320×11 Ø1320 × 11 мм · 355,1 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×12 — Ø1320×12 Ø1320 × 12 мм · 387,1 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×14 — Ø1320×14 Ø1320 × 14 мм · 450,9 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×16 — Ø1320×16 Ø1320 × 16 мм · 514,5 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×17 — Ø1320×17 Ø1320 × 17 мм · 546,2 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×18 — Ø1320×18 Ø1320 × 18 мм · 577,9 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×19 — Ø1320×19 Ø1320 × 19 мм · 609,6 кг/м PNG

Чертёж сечения: Труба электросварная Ø1320×20 — Ø1320×20 Ø1320 × 20 мм · 641,2 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×10 — Ø1420×10 Ø1420 × 10 мм · 347,7 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×11 — Ø1420×11 Ø1420 × 11 мм · 382,2 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×12 — Ø1420×12 Ø1420 × 12 мм · 416,7 кг/м PNG

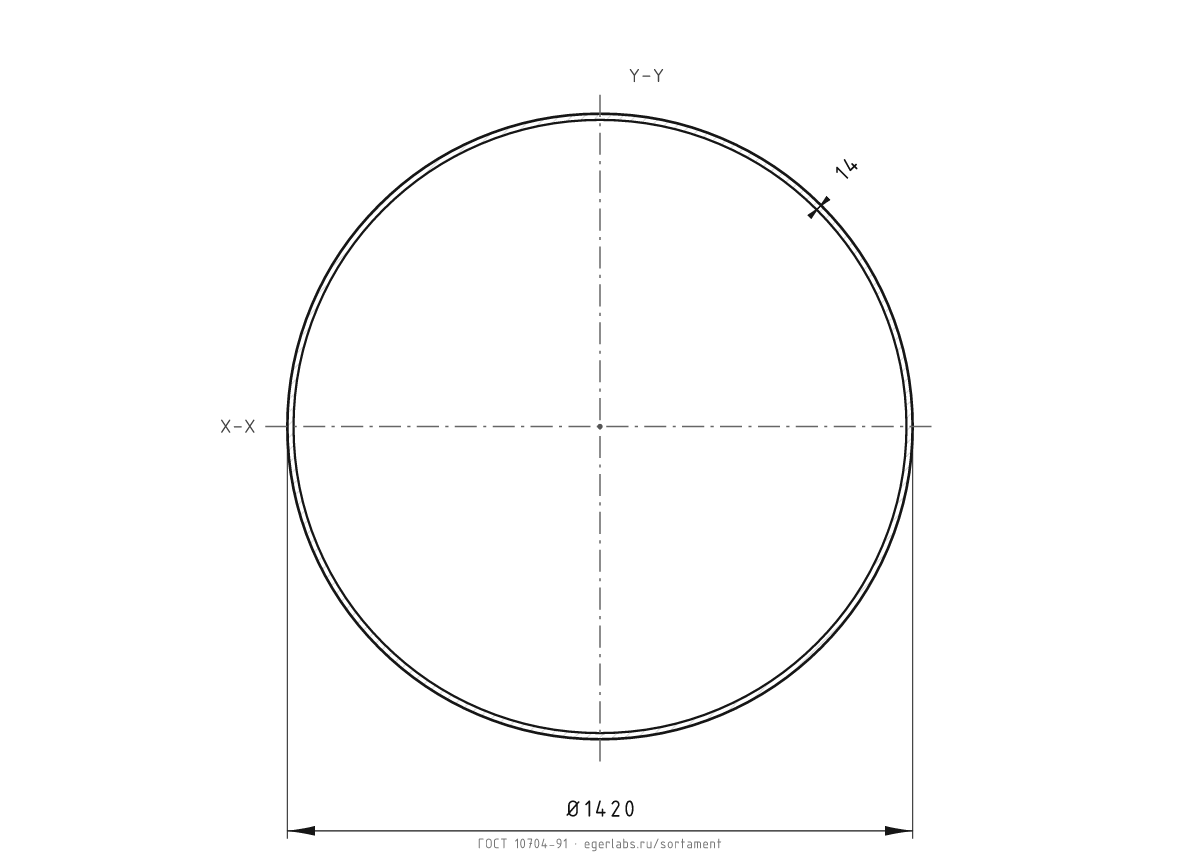

Чертёж сечения: Труба электросварная Ø1420×14 — Ø1420×14 Ø1420 × 14 мм · 485,4 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×16 — Ø1420×16 Ø1420 × 16 мм · 554 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×17 — Ø1420×17 Ø1420 × 17 мм · 588,2 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×18 — Ø1420×18 Ø1420 × 18 мм · 622,3 кг/м PNG

Чертёж сечения: Труба электросварная Ø1420×19 — Ø1420×19 Ø1420 × 19 мм · 656,4 кг/м PNG

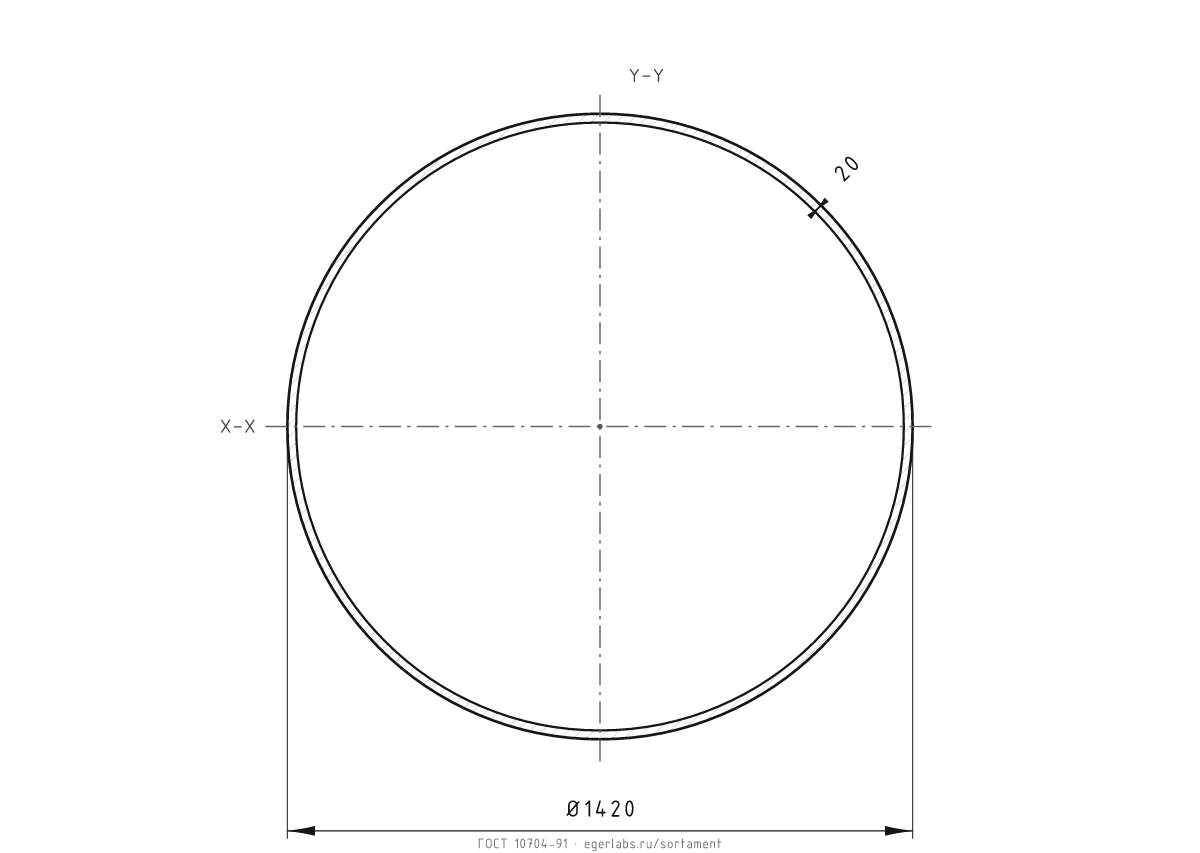

Чертёж сечения: Труба электросварная Ø1420×20 — Ø1420×20 Ø1420 × 20 мм · 690,5 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×10 — Ø1520×10 Ø1520 × 10 мм · 372,4 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×11 — Ø1520×11 Ø1520 × 11 мм · 409,3 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×12 — Ø1520×12 Ø1520 × 12 мм · 446,2 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×14 — Ø1520×14 Ø1520 × 14 мм · 519,9 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×16 — Ø1520×16 Ø1520 × 16 мм · 593,4 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×17 — Ø1520×17 Ø1520 × 17 мм · 630,1 кг/м PNG

Чертёж сечения: Труба электросварная Ø1520×18 — Ø1520×18 Ø1520 × 18 мм · 666,7 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×10 — Ø1620×10 Ø1620 × 10 мм · 397 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×11 — Ø1620×11 Ø1620 × 11 мм · 436,5 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×12 — Ø1620×12 Ø1620 × 12 мм · 475,8 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×14 — Ø1620×14 Ø1620 × 14 мм · 554,5 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×16 — Ø1620×16 Ø1620 × 16 мм · 632,9 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×17 — Ø1620×17 Ø1620 × 17 мм · 672 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×18 — Ø1620×18 Ø1620 × 18 мм · 711,1 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×19 — Ø1620×19 Ø1620 × 19 мм · 750,1 кг/м PNG

Чертёж сечения: Труба электросварная Ø1620×20 — Ø1620×20 Ø1620 × 20 мм · 789,1 кг/м PNG
