Труба электросварная Ø1320×14 — ГОСТ 10704-91
Ø1320 × 14 мм · Труба электросварная
Ключевые параметры
Размеры
| Наружный диаметр D | 1320 мм |
|---|---|
| Толщина стенки S | 14 мм |
| Внутренний диаметр d | 1292 мм |
| Площадь A | 574,4 см² |
| Масса 1 м | 450,9 кг/м |
Геометрия и статика
| Ix | 1224806,1 см⁴ |
|---|---|
| Wx | 18557,7 см³ |
| ix | 46,18 см |
| Iy | 1224806,1 см⁴ |
| Wy | 18557,7 см³ |
| iy | 46,18 см |
| Sx | 11939,9 см³ |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения Ø1320×14: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Труба электросварная Ø1320×14 по ГОСТ 10704-91 — наружный диаметр 1320 мм, толщина стенки 14 мм, внутренний диаметр 1292 мм. Масса одного метра — 450,9 кг, площадь сечения — 574,4 см².
Размеры соответствуют ГОСТ 10704-91. ГОСТ 10705-80 не задаёт отдельный сортамент: он устанавливает технические требования к электросварным трубам, изготовленным по размерам 10704. Поэтому один и тот же типоразмер может поставляться по 10704 с требованиями 10705.
Для круглого сечения Ix = Iy = 1224806,1 см⁴, Wx = Wy = 18557,7 см³, радиус инерции ix = iy = 46,18 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.
Электросварные прямошовные трубы — самый массовый круглый профиль для строительных каркасов, опор и трубопроводов. ГОСТ 10704-91 задаёт сортамент, а ГОСТ 10705-80 — технические требования к трубам, изготовленным по этому сортаменту.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.
Ix = Iy: круглое сечение одинаково работает во всех направлениях. X и Y — любые взаимно перпендикулярные оси через центр.

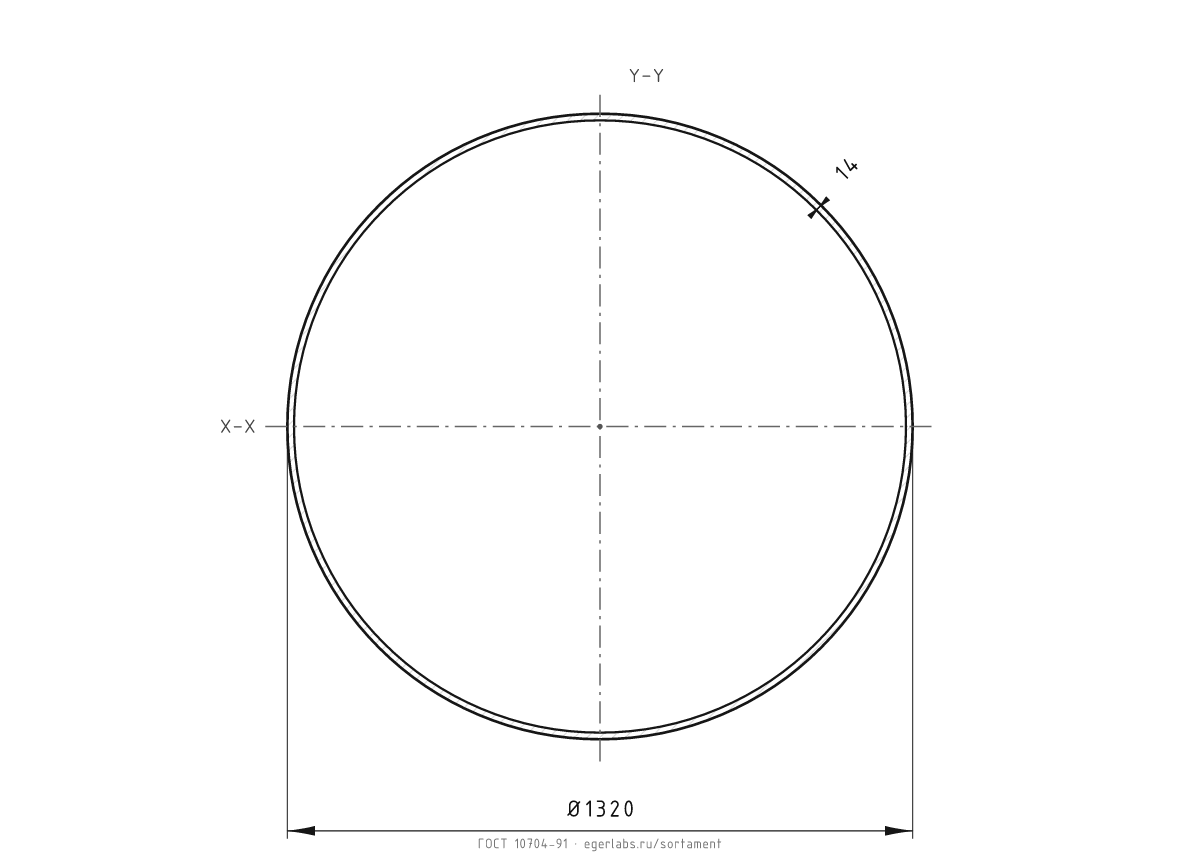

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 450,9 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Стойки, опоры и элементы каркасов.
- Прокатные и сварные балки, пояса и связи.
- Водогазопроводные системы, опоры трубопроводов, ограждения.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
