Уголок равнополочный 200×200×24 — ГОСТ 8509-93

Описание и геометрия

Уголок равнополочный 200×200×24 по ГОСТ 8509-93: полки 200×200 мм, толщина 24 мм. Площадь сечения 90,78 см², масса 1 м — 71,26 кг.

Моменты инерции относительно центральных осей: Ix = 3350,7 см⁴, Iy = 3350,7 см⁴. Радиусы инерции ix = 6,08 см, iy = 6,08 см. Для проверки устойчивости используйте минимальный радиус инерции и расчётную длину.

Центр тяжести смещён: x₀ = 5,85 см. Это важно при креплении уголка одной полкой и при расчёте внецентренно сжатых элементов.

Равнополочный уголок — универсальный профиль для решёток, связей и второстепенных элементов. В таблице приведены моменты инерции относительно центральных осей X/Y и главных осей U/V, а также положение центра тяжести.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Iu и Iv — главные центральные моменты инерции; для уголка они не равны Ix и Iy.

X и Y — центральные оси, параллельные полкам; U и V — главные оси. Для равнополочного уголка Ix = Iy, но Iu ≠ Iv.

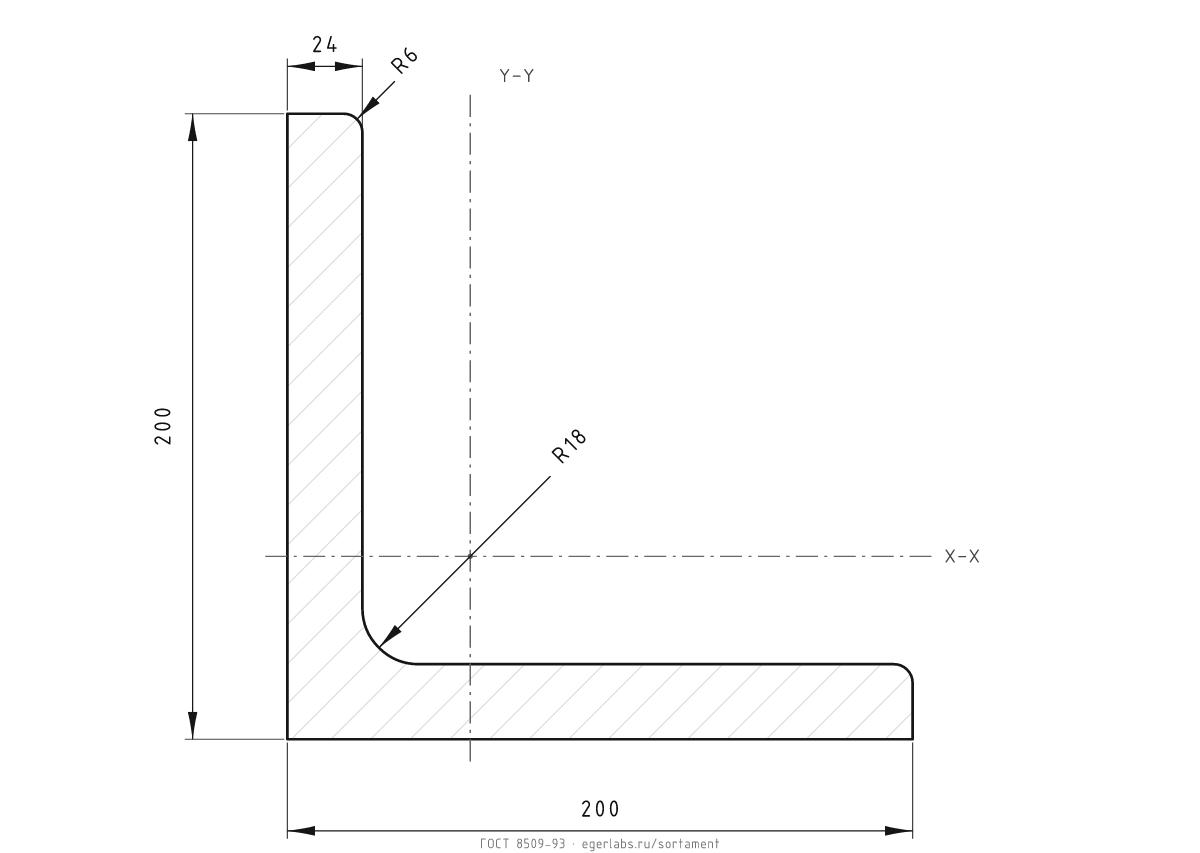

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 71,26 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Раскосы и стойки ферм, связи по колоннам, решётки.
• Опорные столики, накладки, элементы ограждений.
• Лёгкие пояса и обвязки, где не требуется замкнутое сечение.
