Труба ВГП Ду 6 / Ø10,2×2,5 — ГОСТ 3262-75

Описание и геометрия

Труба водогазопроводная Ду 6 / Ø10,2×2,5 по ГОСТ 3262-75 — наружный диаметр 10,2 мм, толщина стенки 2,5 мм, внутренний диаметр 5,2 мм. Масса одного метра — 0,475 кг, площадь сечения — 0,6 см².

Ду 6 — это условный проход, а не наружный диаметр. Фактический наружный диаметр этой трубы — 10,2 мм, внутренний — 5,2 мм. Серия «усиленная»: увеличенная толщина стенки для более высокого давления.

Для круглого сечения Ix = Iy = 0,05 см⁴, Wx = Wy = 0,1 см³, радиус инерции ix = iy = 0,29 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.

ВГП — водогазопроводная труба по ГОСТ 3262-75. У неё три серии: лёгкая, обыкновенная и усиленная. Главная путаница в том, что Ду (DN) — это условный проход, а не наружный диаметр: Ду 100 соответствует трубе Ø114 мм, а не Ø100 мм.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.

Ix = Iy: сечение круглое. Ду — условный проход, D — фактический наружный диаметр, d — внутренний.

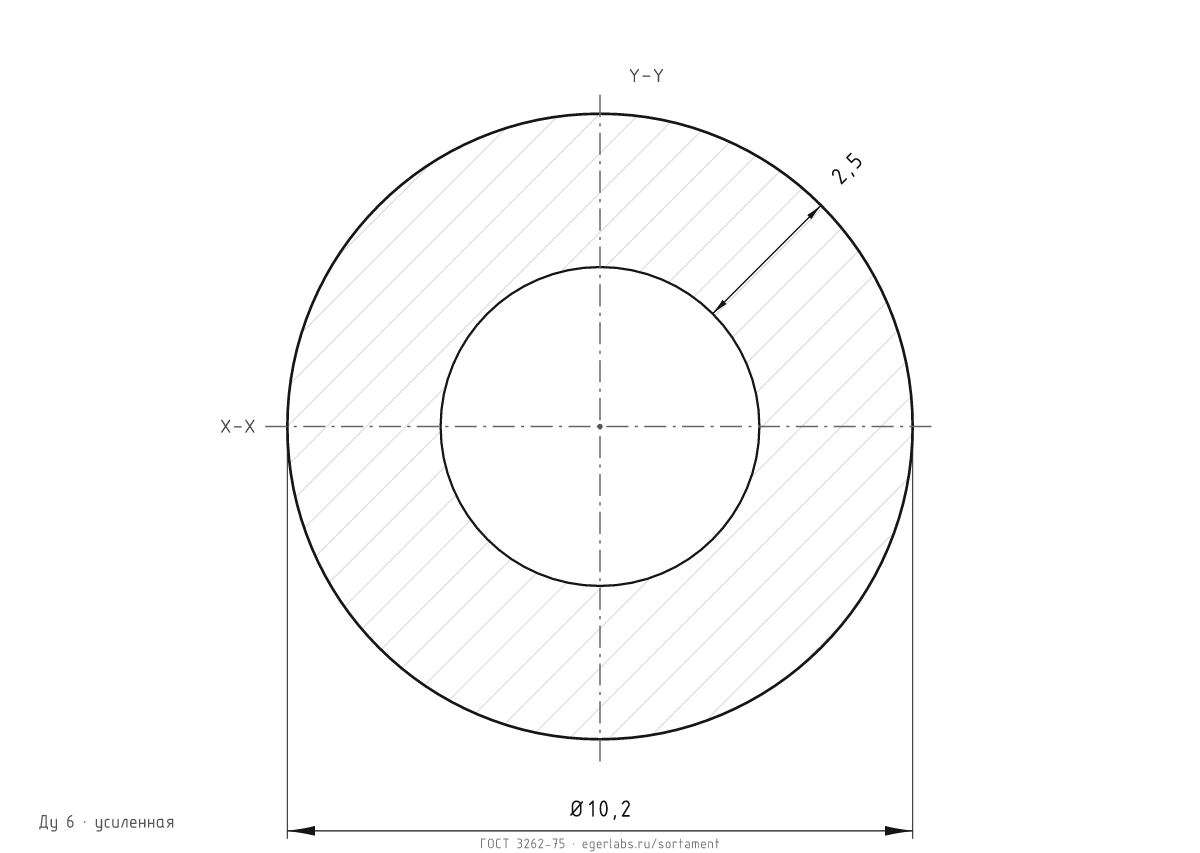

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 0,475 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Водоснабжение, отопление, газопроводы и технологические линии.
• Стойки, перила, опоры и декоративные конструкции.
• Резьбовые соединения, фланцы и элементы трубопроводной арматуры.
