Труба горячедеформированная Ø50×5 — ГОСТ 8732-78

Описание и геометрия

Труба бесшовная горячедеформированная Ø50×5 по ГОСТ 8732-78 — наружный диаметр 50 мм, толщина стенки 5 мм, внутренний диаметр 40 мм. Масса одного метра — 5,549 кг, площадь сечения — 7,07 см².

Для круглого сечения Ix = Iy = 18,11 см⁴, Wx = Wy = 7,25 см³, радиус инерции ix = iy = 1,6 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.

Горячедеформированная бесшовная труба не имеет сварного шва и применяется там, где важны герметичность, давление и усталостная прочность. ГОСТ 8732-78 задаёт сортамент от 20 до 550 мм с широким диапазоном стенок.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.

Ix = Iy: круглое сечение. Для расчёта на изгиб используйте Wx, для устойчивости — ix и площадь A.

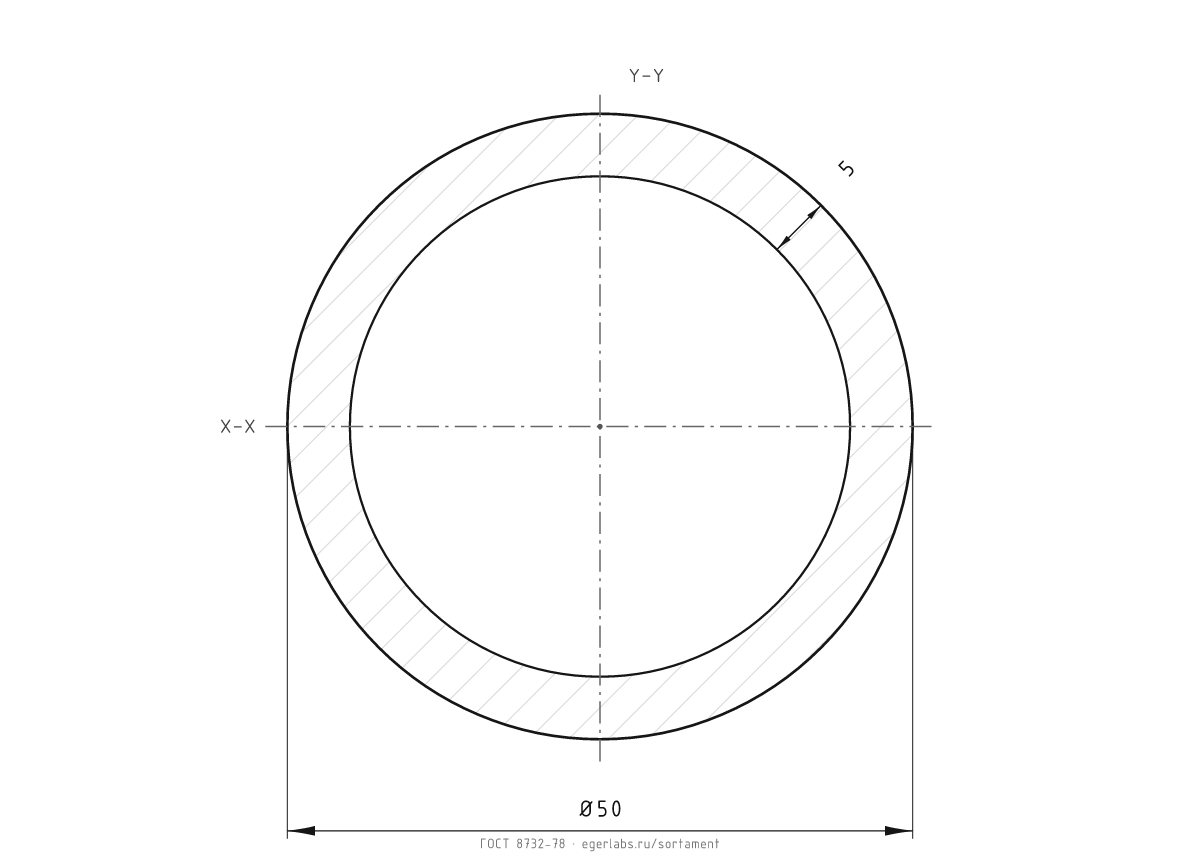

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 5,549 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Ответственные трубопроводы и сосуды под давлением.
• Несущие элементы каркасов, опор и механических конструкций.
• Втулки, валы, кольца и детали, работающие на изгиб и кручение.
