Труба электросварная Ø630×17,5 — ГОСТ 10704-91

Описание и геометрия

Труба электросварная Ø630×17,5 по ГОСТ 10704-91 — наружный диаметр 630 мм, толщина стенки 17,5 мм, внутренний диаметр 595 мм. Масса одного метра — 264,3 кг, площадь сечения — 336,7 см².

Размеры соответствуют ГОСТ 10704-91. ГОСТ 10705-80 не задаёт отдельный сортамент: он устанавливает технические требования к электросварным трубам, изготовленным по размерам 10704. Поэтому один и тот же типоразмер может поставляться по 10704 с требованиями 10705.

Для круглого сечения Ix = Iy = 158041,3 см⁴, Wx = Wy = 5017,2 см³, радиус инерции ix = iy = 21,66 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.

Электросварные прямошовные трубы — самый массовый круглый профиль для строительных каркасов, опор и трубопроводов. ГОСТ 10704-91 задаёт сортамент, а ГОСТ 10705-80 — технические требования к трубам, изготовленным по этому сортаменту.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.

Ix = Iy: круглое сечение одинаково работает во всех направлениях. X и Y — любые взаимно перпендикулярные оси через центр.

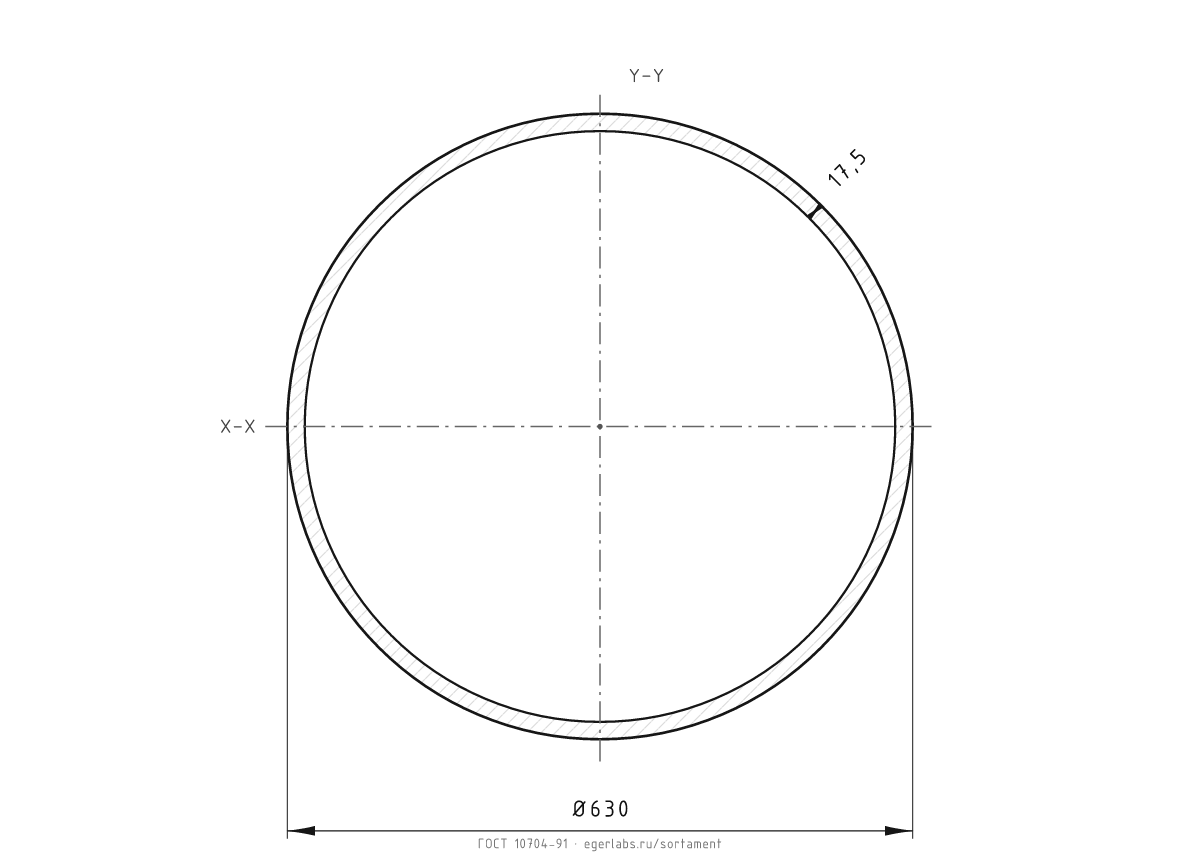

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 264,3 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Стойки, опоры и элементы каркасов.
• Прокатные и сварные балки, пояса и связи.
• Водогазопроводные системы, опоры трубопроводов, ограждения.
