Труба электросварная Ø35×2,2 — ГОСТ 10704-91

Описание и геометрия

Труба электросварная Ø35×2,2 по ГОСТ 10704-91 — наружный диаметр 35 мм, толщина стенки 2,2 мм, внутренний диаметр 30,6 мм. Масса одного метра — 1,779 кг, площадь сечения — 2,27 см².

Размеры соответствуют ГОСТ 10704-91. ГОСТ 10705-80 не задаёт отдельный сортамент: он устанавливает технические требования к электросварным трубам, изготовленным по размерам 10704. Поэтому один и тот же типоразмер может поставляться по 10704 с требованиями 10705.

Для круглого сечения Ix = Iy = 3,06 см⁴, Wx = Wy = 1,75 см³, радиус инерции ix = iy = 1,16 см. Это значит, что труба одинаково сопротивляется изгибу в любой плоскости; при расчёте сварного узла дополнительно проверяют смятие и местную устойчивость стенки.

Электросварные прямошовные трубы — самый массовый круглый профиль для строительных каркасов, опор и трубопроводов. ГОСТ 10704-91 задаёт сортамент, а ГОСТ 10705-80 — технические требования к трубам, изготовленным по этому сортаменту.

Как читать характеристики

Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.

Ix = Iy: круглое сечение одинаково работает во всех направлениях. X и Y — любые взаимно перпендикулярные оси через центр.

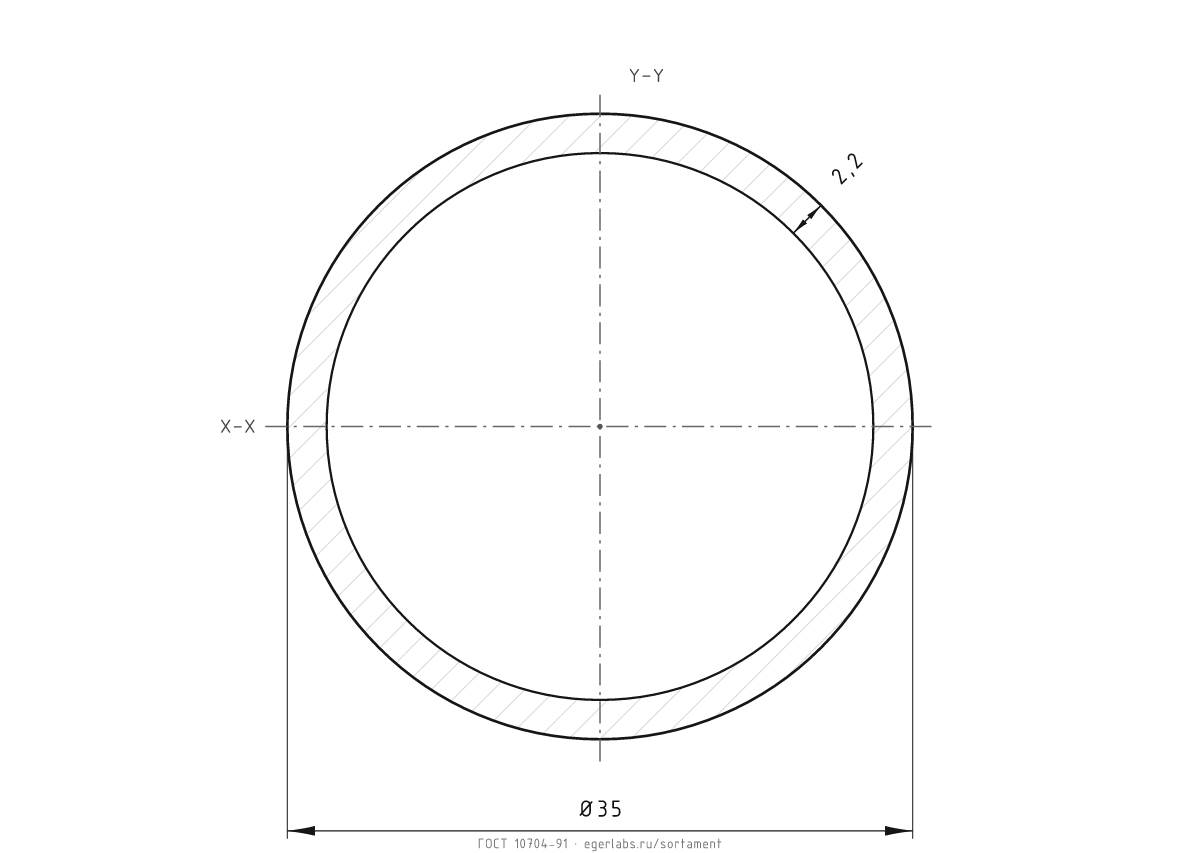

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 1,779 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →

Где применяют

• Стойки, опоры и элементы каркасов.
• Прокатные и сварные балки, пояса и связи.
• Водогазопроводные системы, опоры трубопроводов, ограждения.
