Картинки · ГОСТ 32931-2015

Труба квадратная: чертежи сечений

415 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 2 из 9 · показаны 49–96 из 415

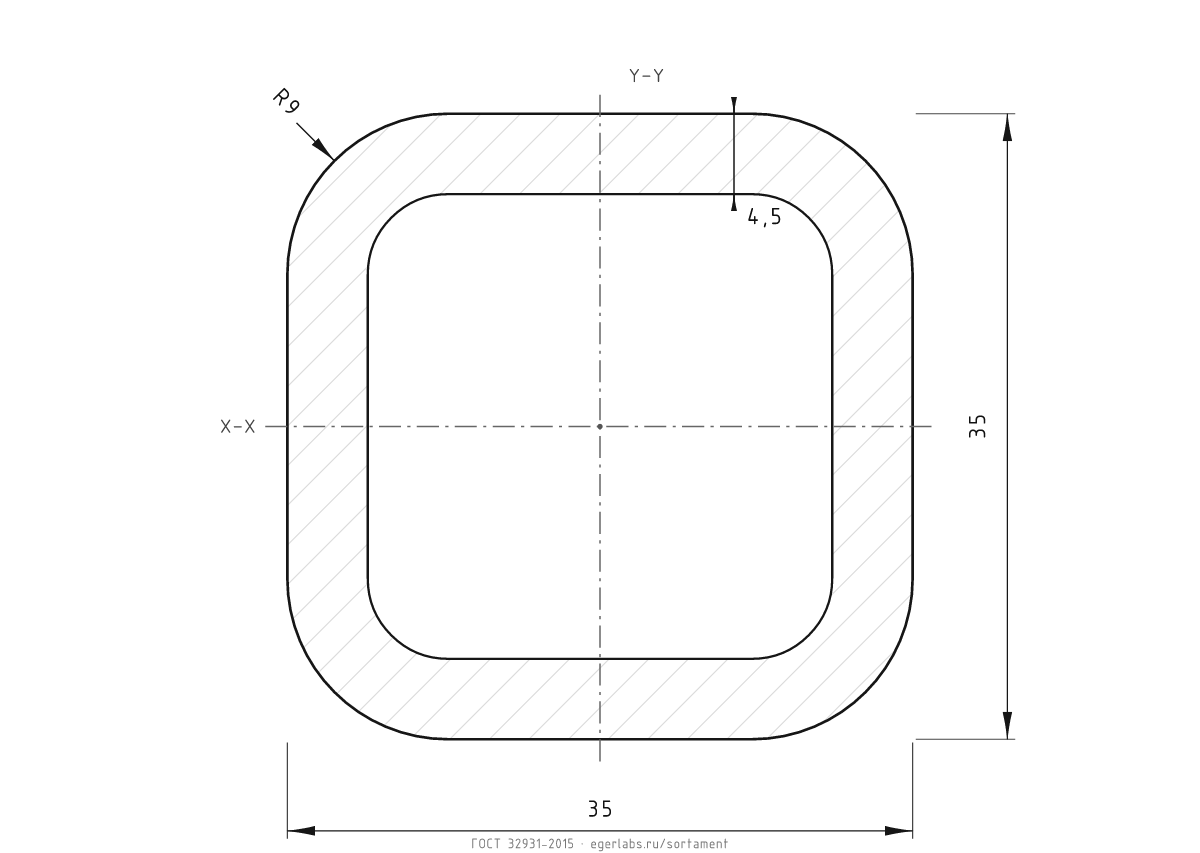

Чертёж сечения: Труба квадратная 35×35×4,5 — 35×35×4,5 35 × 35 × 4.5 мм · 3,9 кг/м PNG

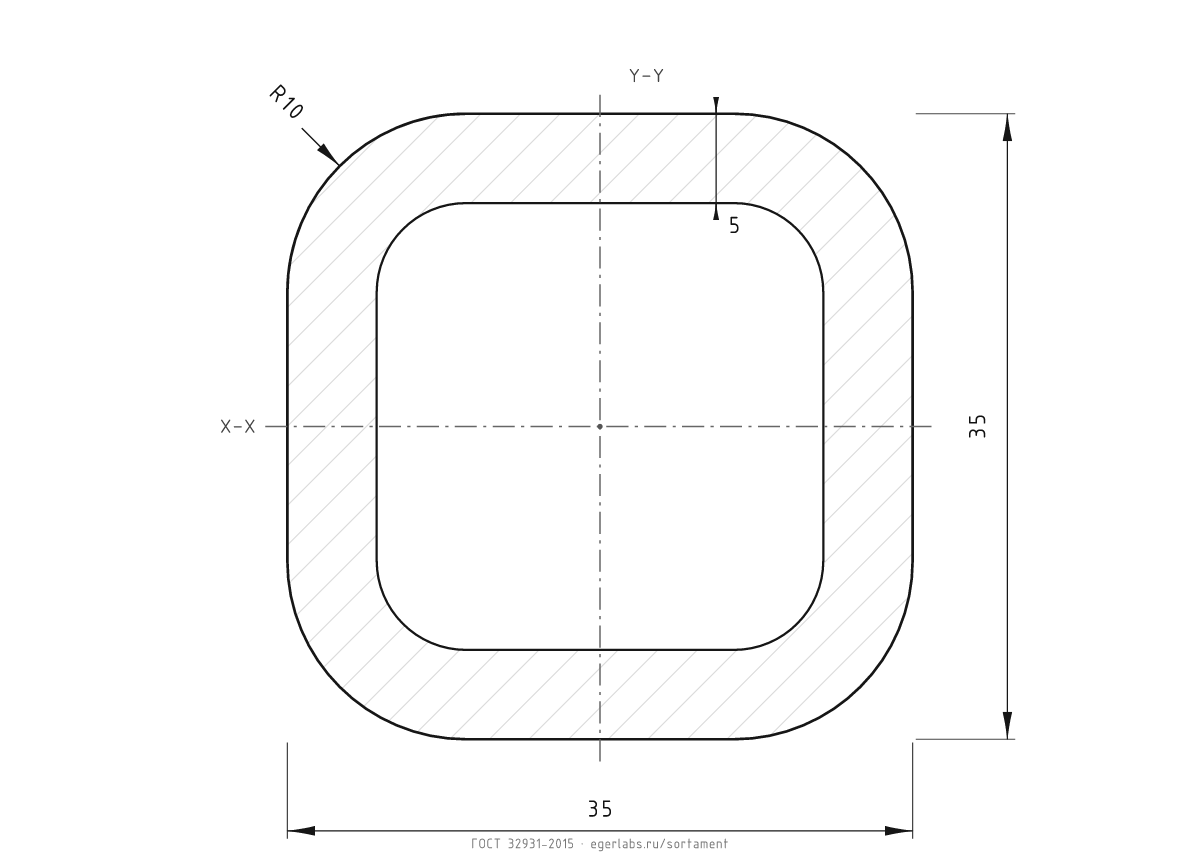

Чертёж сечения: Труба квадратная 35×35×5 — 35×35×5 35 × 35 × 5 мм · 4,2 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×1,4 — 40×40×1,4 40 × 40 × 1.4 мм · 1,67 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×1,5 — 40×40×1,5 40 × 40 × 1.5 мм · 1,78 кг/м PNG

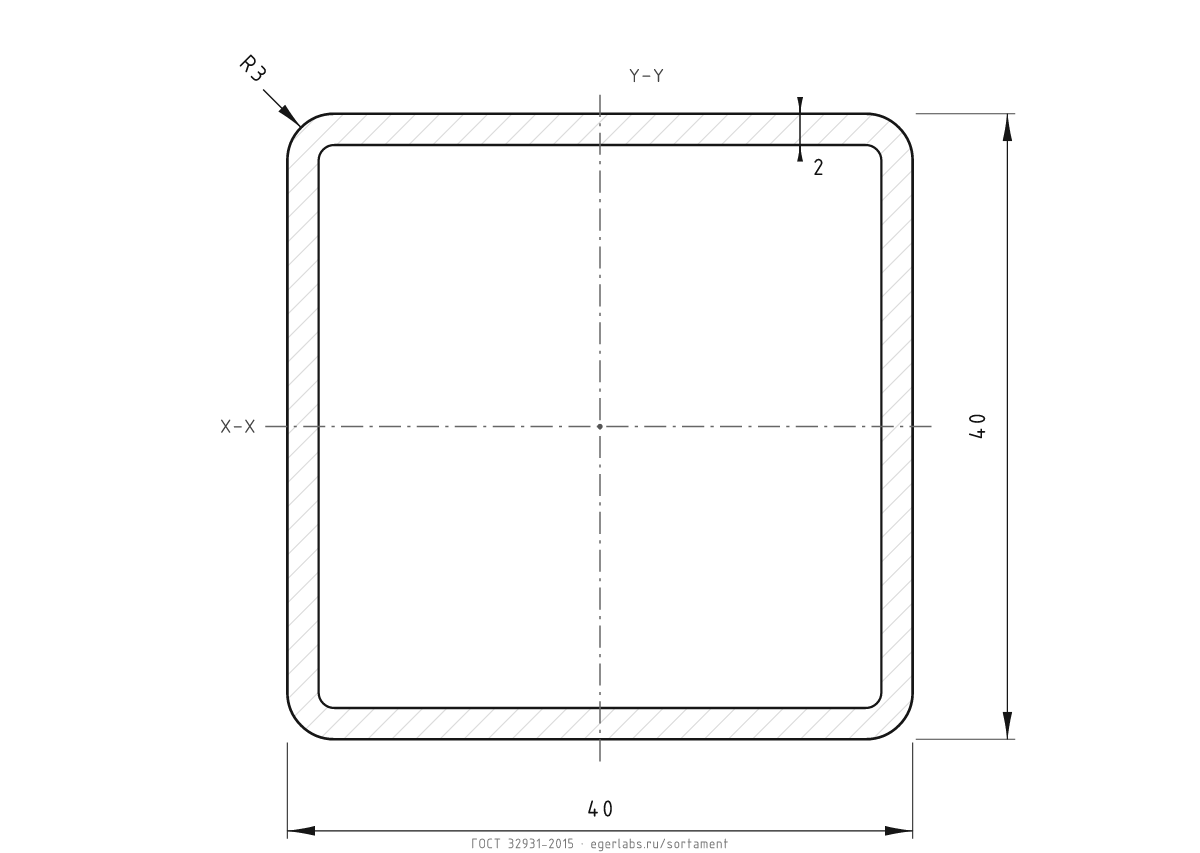

Чертёж сечения: Труба квадратная 40×40×2 — 40×40×2 40 × 40 × 2 мм · 2,33 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×2,5 — 40×40×2,5 40 × 40 × 2.5 мм · 2,86 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×3 — 40×40×3 40 × 40 × 3 мм · 3,3 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×3,5 — 40×40×3,5 40 × 40 × 3.5 мм · 3,76 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×4 — 40×40×4 40 × 40 × 4 мм · 4,2 кг/м PNG

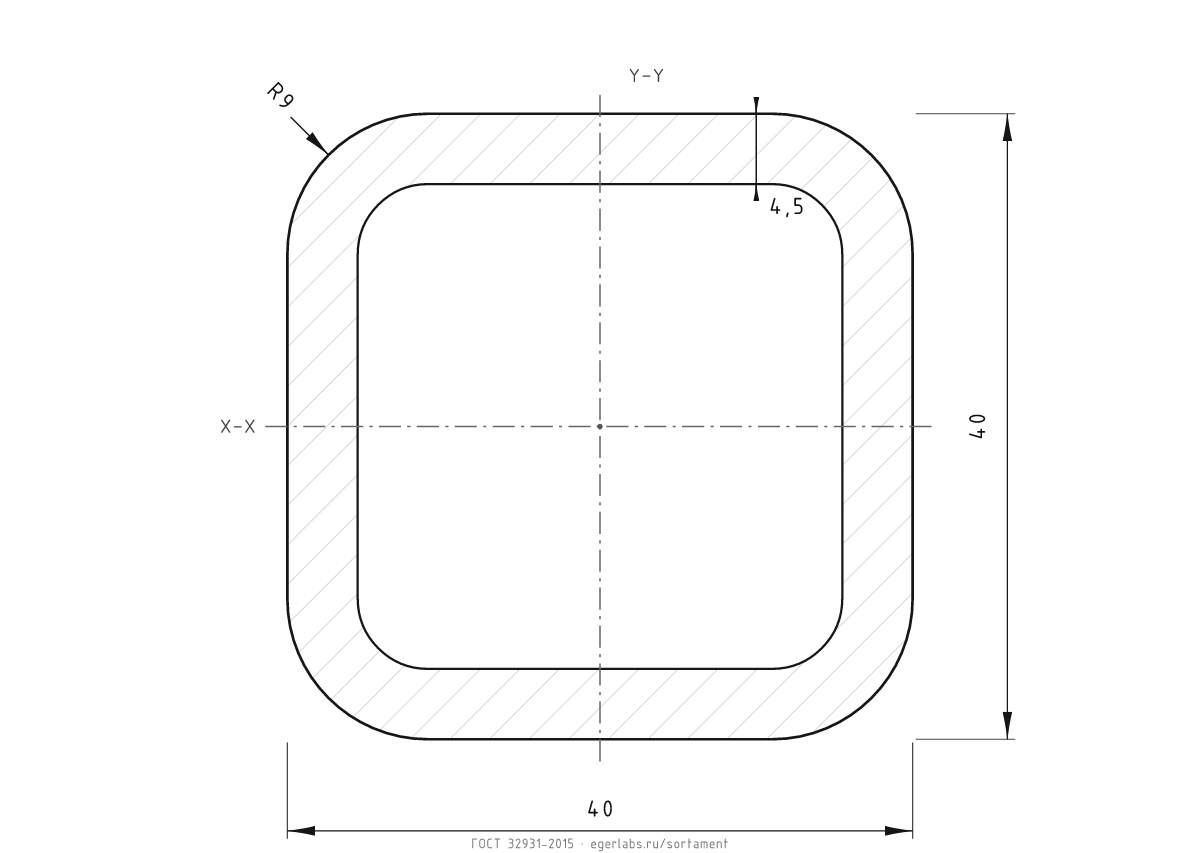

Чертёж сечения: Труба квадратная 40×40×4,5 — 40×40×4,5 40 × 40 × 4.5 мм · 4,61 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×5 — 40×40×5 40 × 40 × 5 мм · 4,99 кг/м PNG

Чертёж сечения: Труба квадратная 40×40×5,5 — 40×40×5,5 40 × 40 × 5.5 мм · 5,35 кг/м PNG

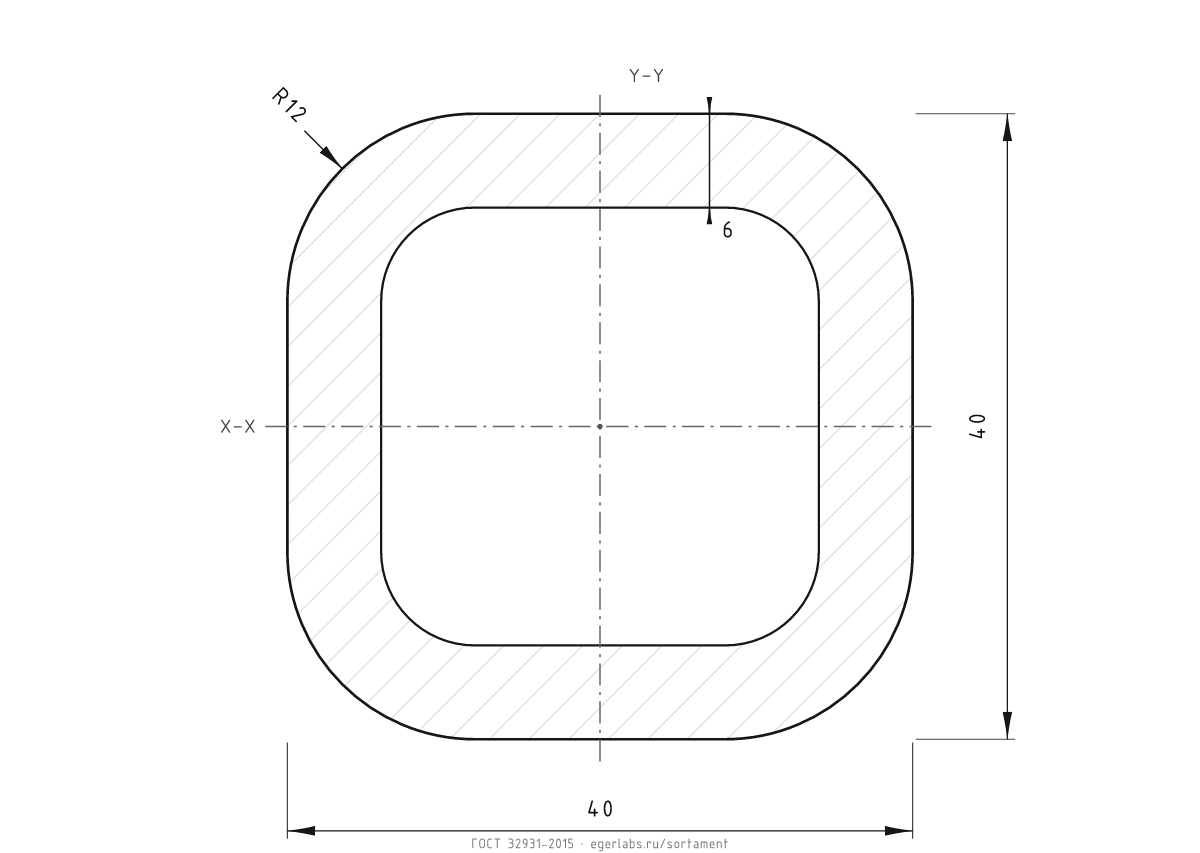

Чертёж сечения: Труба квадратная 40×40×6 — 40×40×6 40 × 40 × 6 мм · 5,68 кг/м PNG

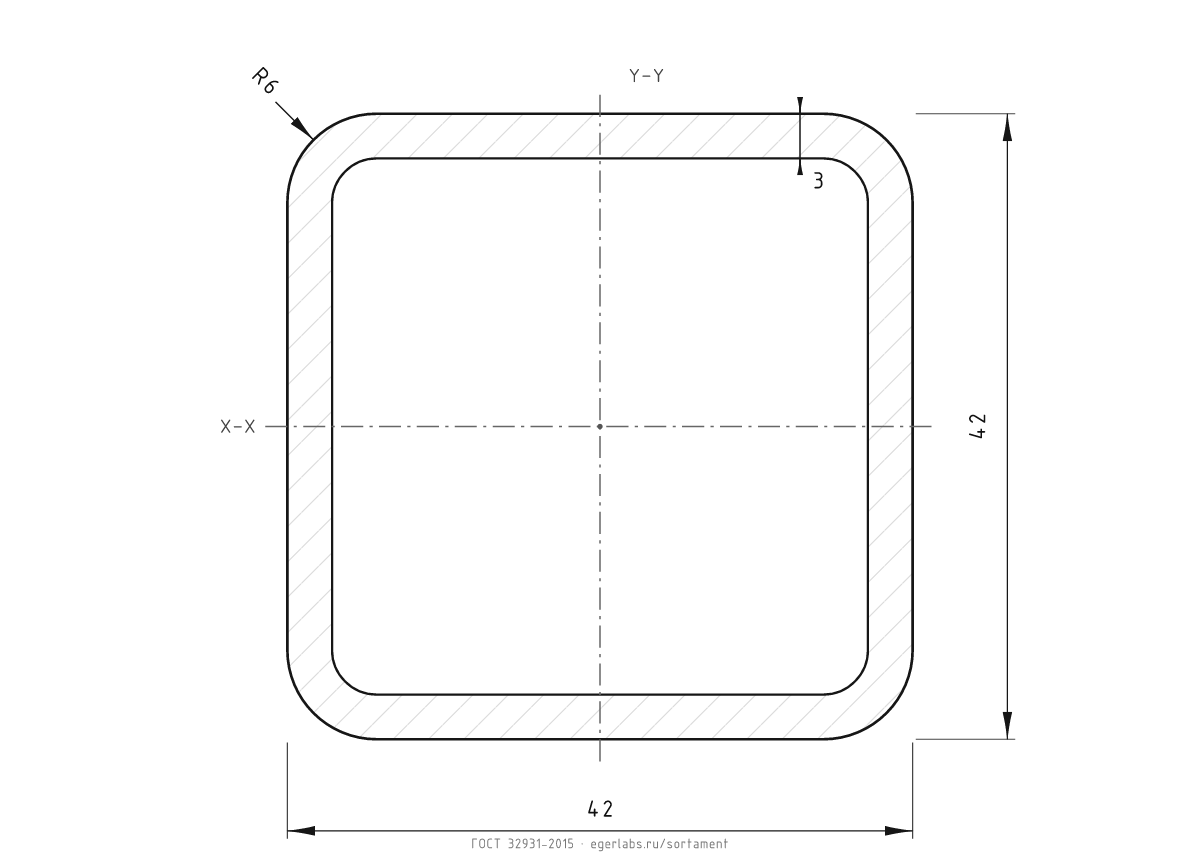

Чертёж сечения: Труба квадратная 42×42×3 — 42×42×3 42 × 42 × 3 мм · 3,49 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×3,5 — 42×42×3,5 42 × 42 × 3.5 мм · 3,98 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×4 — 42×42×4 42 × 42 × 4 мм · 4,45 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×4,5 — 42×42×4,5 42 × 42 × 4.5 мм · 4,89 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×5 — 42×42×5 42 × 42 × 5 мм · 5,3 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×5,5 — 42×42×5,5 42 × 42 × 5.5 мм · 5,69 кг/м PNG

Чертёж сечения: Труба квадратная 42×42×6 — 42×42×6 42 × 42 × 6 мм · 6,05 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×2 — 45×45×2 45 × 45 × 2 мм · 2,65 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×3 — 45×45×3 45 × 45 × 3 мм · 3,77 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×3,5 — 45×45×3,5 45 × 45 × 3.5 мм · 4,31 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×4 — 45×45×4 45 × 45 × 4 мм · 4,83 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×4,5 — 45×45×4,5 45 × 45 × 4.5 мм · 5,31 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×5 — 45×45×5 45 × 45 × 5 мм · 5,77 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×5,5 — 45×45×5,5 45 × 45 × 5.5 мм · 6,21 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×6 — 45×45×6 45 × 45 × 6 мм · 6,62 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×6,5 — 45×45×6,5 45 × 45 × 6.5 мм · 6,72 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×7 — 45×45×7 45 × 45 × 7 мм · 7,03 кг/м PNG

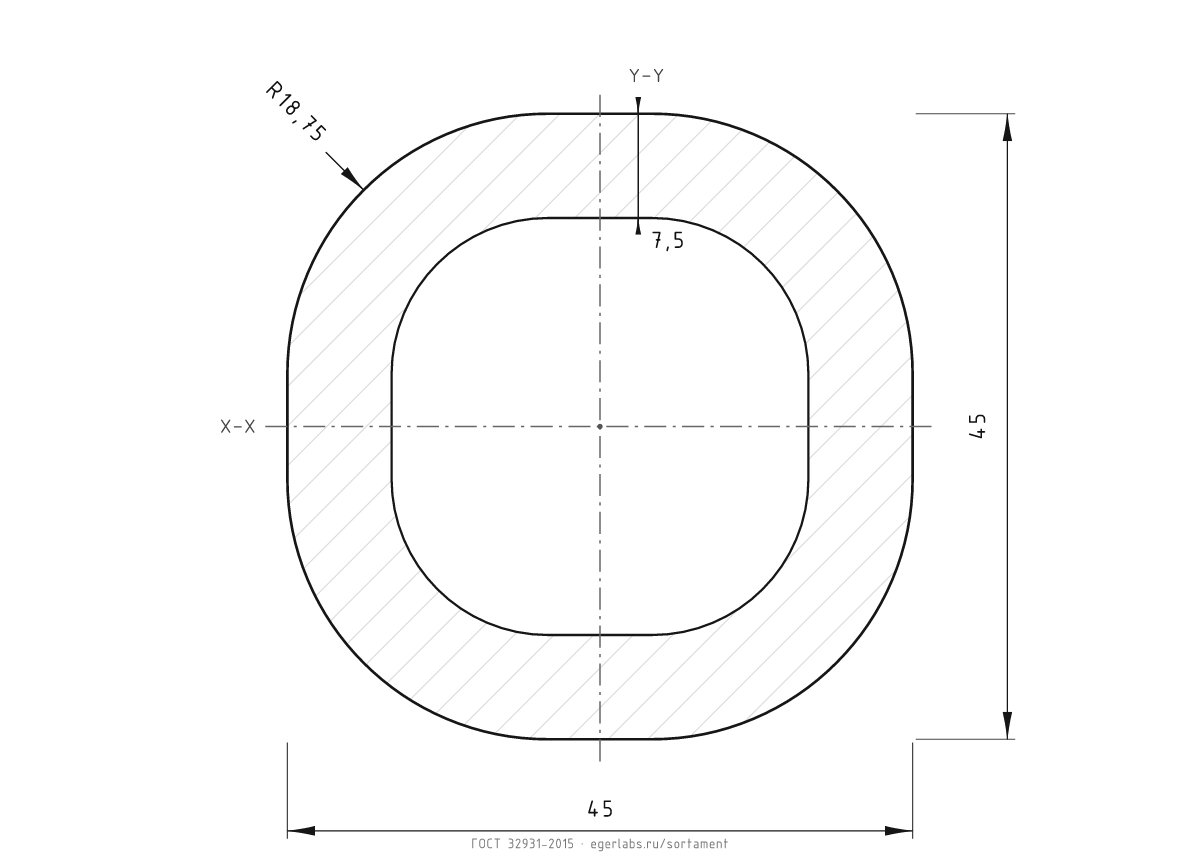

Чертёж сечения: Труба квадратная 45×45×7,5 — 45×45×7,5 45 × 45 × 7.5 мм · 7,32 кг/м PNG

Чертёж сечения: Труба квадратная 45×45×8 — 45×45×8 45 × 45 × 8 мм · 7,57 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×2 — 50×50×2 50 × 50 × 2 мм · 2,96 кг/м PNG

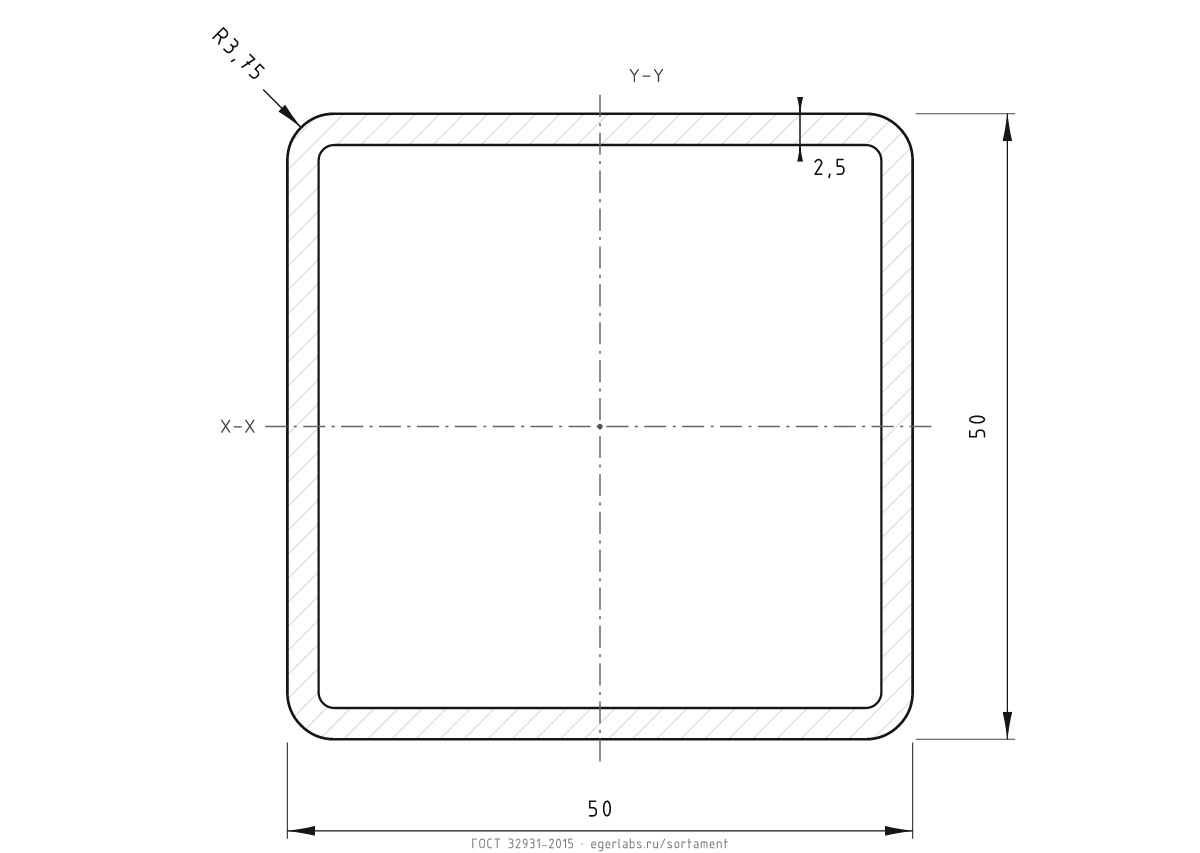

Чертёж сечения: Труба квадратная 50×50×2,5 — 50×50×2,5 50 × 50 × 2.5 мм · 3,64 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×3 — 50×50×3 50 × 50 × 3 мм · 4,25 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×3,5 — 50×50×3,5 50 × 50 × 3.5 мм · 4,86 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×4 — 50×50×4 50 × 50 × 4 мм · 5,45 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×4,5 — 50×50×4,5 50 × 50 × 4.5 мм · 6,02 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×5 — 50×50×5 50 × 50 × 5 мм · 6,56 кг/м PNG

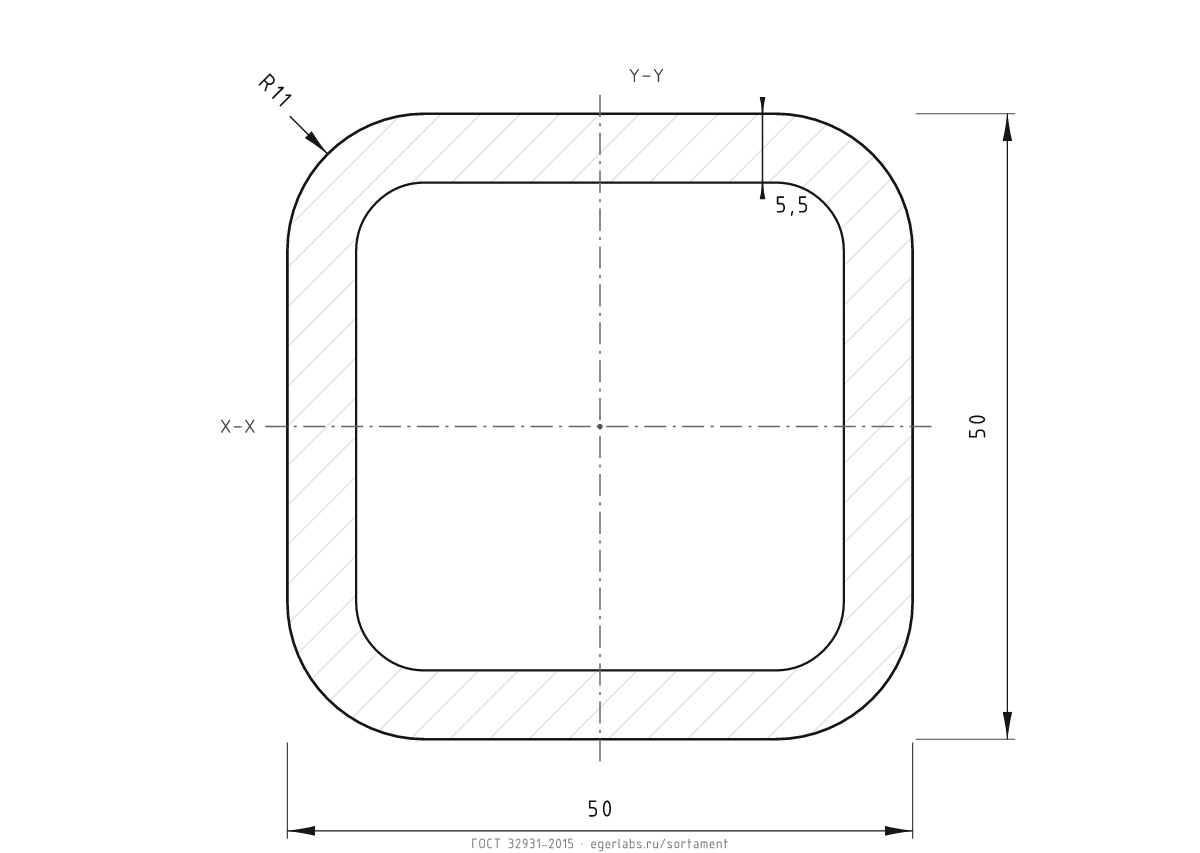

Чертёж сечения: Труба квадратная 50×50×5,5 — 50×50×5,5 50 × 50 × 5.5 мм · 7,07 кг/м PNG

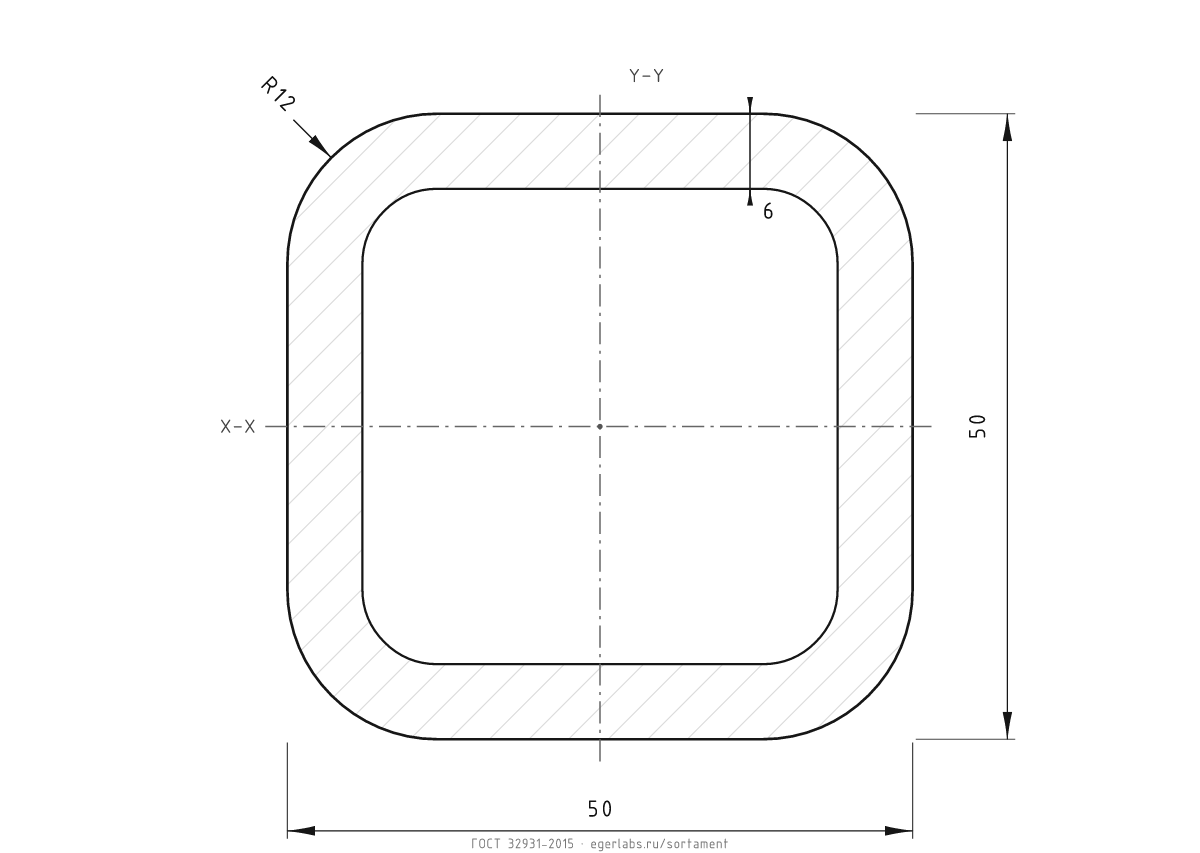

Чертёж сечения: Труба квадратная 50×50×6 — 50×50×6 50 × 50 × 6 мм · 7,56 кг/м PNG

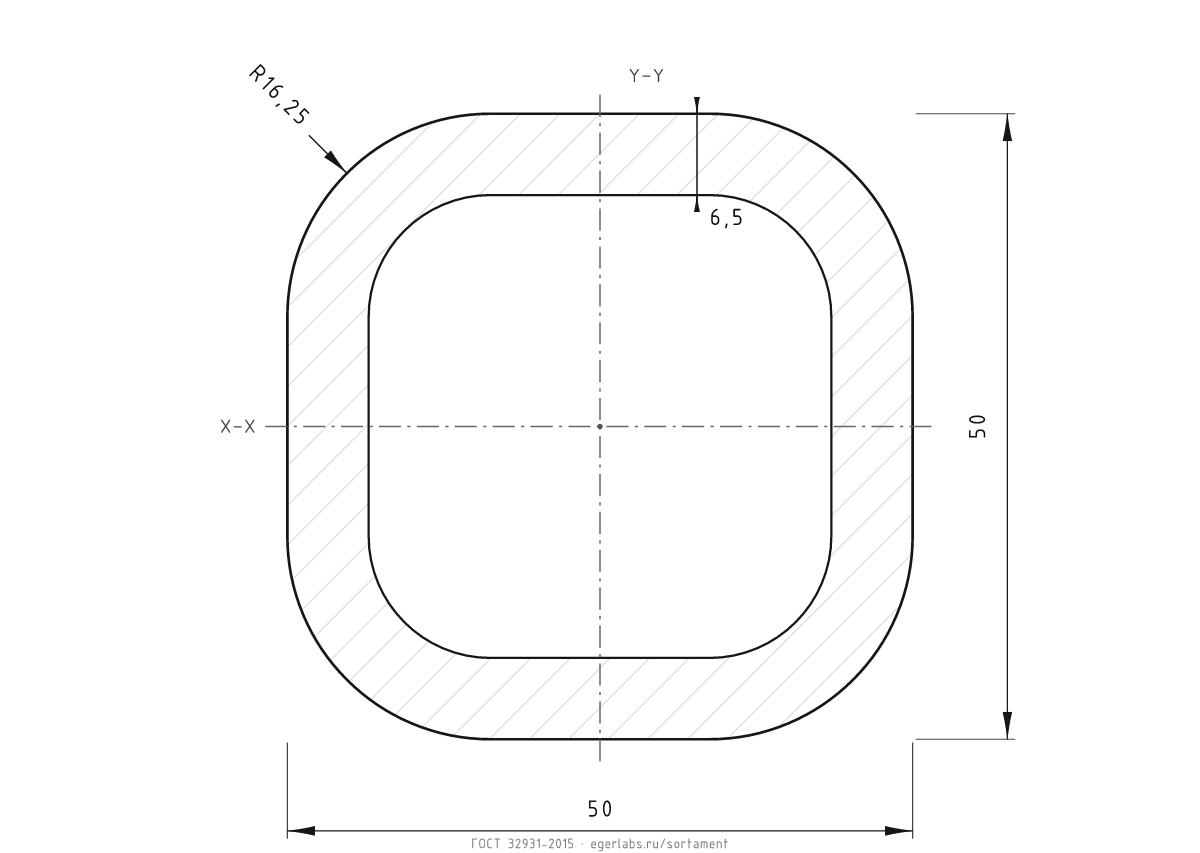

Чертёж сечения: Труба квадратная 50×50×6,5 — 50×50×6,5 50 × 50 × 6.5 мм · 7,74 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×7 — 50×50×7 50 × 50 × 7 мм · 8,13 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×7,5 — 50×50×7,5 50 × 50 × 7.5 мм · 8,49 кг/м PNG

Чертёж сечения: Труба квадратная 50×50×8 — 50×50×8 50 × 50 × 8 мм · 8,83 кг/м PNG

Чертёж сечения: Труба квадратная 55×55×3 — 55×55×3 55 × 55 × 3 мм · 4,78 кг/м PNG

Чертёж сечения: Труба квадратная 60×60×2 — 60×60×2 60 × 60 × 2 мм · 3,59 кг/м PNG

Чертёж сечения: Труба квадратная 60×60×2,5 — 60×60×2,5 60 × 60 × 2.5 мм · 4,43 кг/м PNG
