Картинки · ГОСТ 8732-78

Труба бесшовная горячедеформированная: чертежи сечений

428 изображений 1200×853: белый фон, размеры, радиусы и оси. Нажмите на картинку, чтобы открыть паспорт сечения, или скачайте PNG.

В каталог раздела Все разделы картинок

Страница 3 из 9 · показаны 97–144 из 428

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×3,5 — Ø54×3,5 Ø54 × 3,5 мм · 4,359 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×4 — Ø54×4 Ø54 × 4 мм · 4,932 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×4,5 — Ø54×4,5 Ø54 × 4,5 мм · 5,493 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×5 — Ø54×5 Ø54 × 5 мм · 6,042 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×5,5 — Ø54×5,5 Ø54 × 5,5 мм · 6,578 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×6 — Ø54×6 Ø54 × 6 мм · 7,102 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø54×7 — Ø54×7 Ø54 × 7 мм · 8,113 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×4 — Ø57×4 Ø57 × 4 мм · 5,228 кг/м PNG

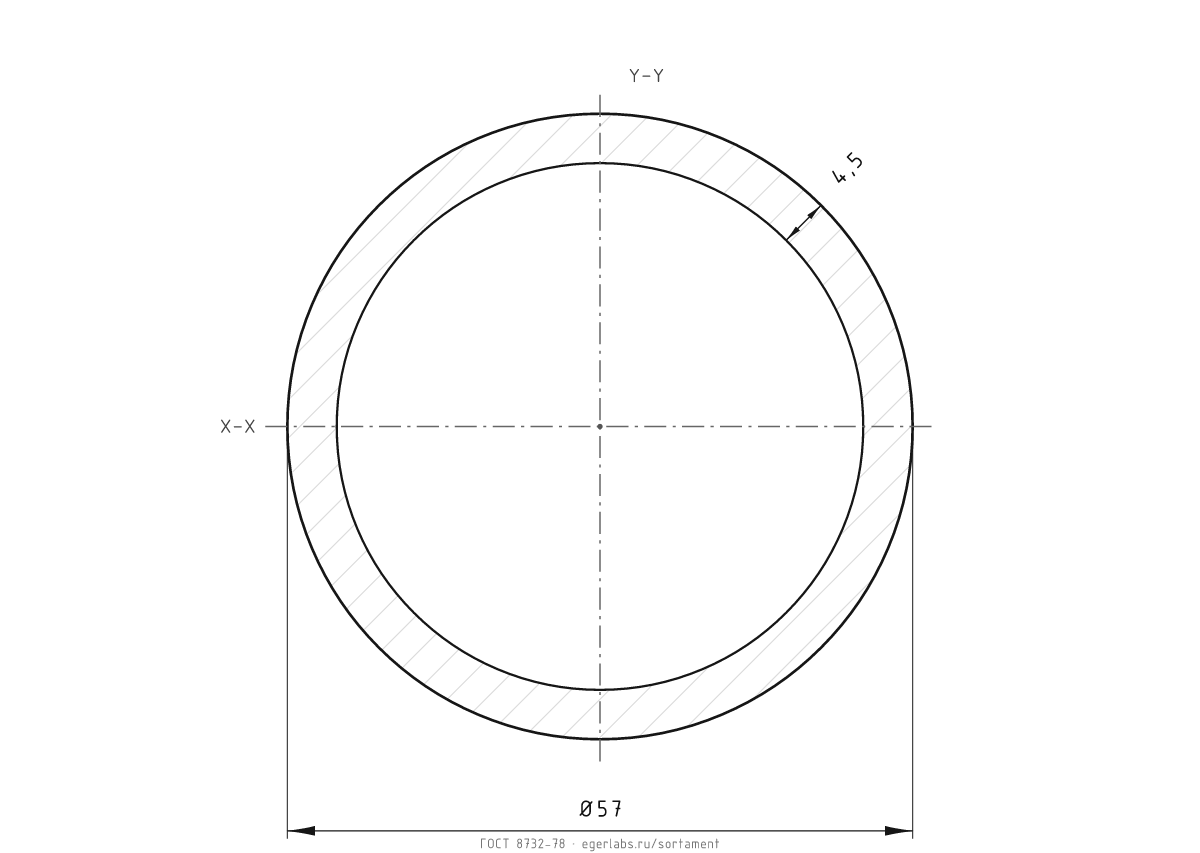

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×4,5 — Ø57×4,5 Ø57 × 4,5 мм · 5,826 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×5 — Ø57×5 Ø57 × 5 мм · 6,412 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×5,5 — Ø57×5,5 Ø57 × 5,5 мм · 6,985 кг/м PNG

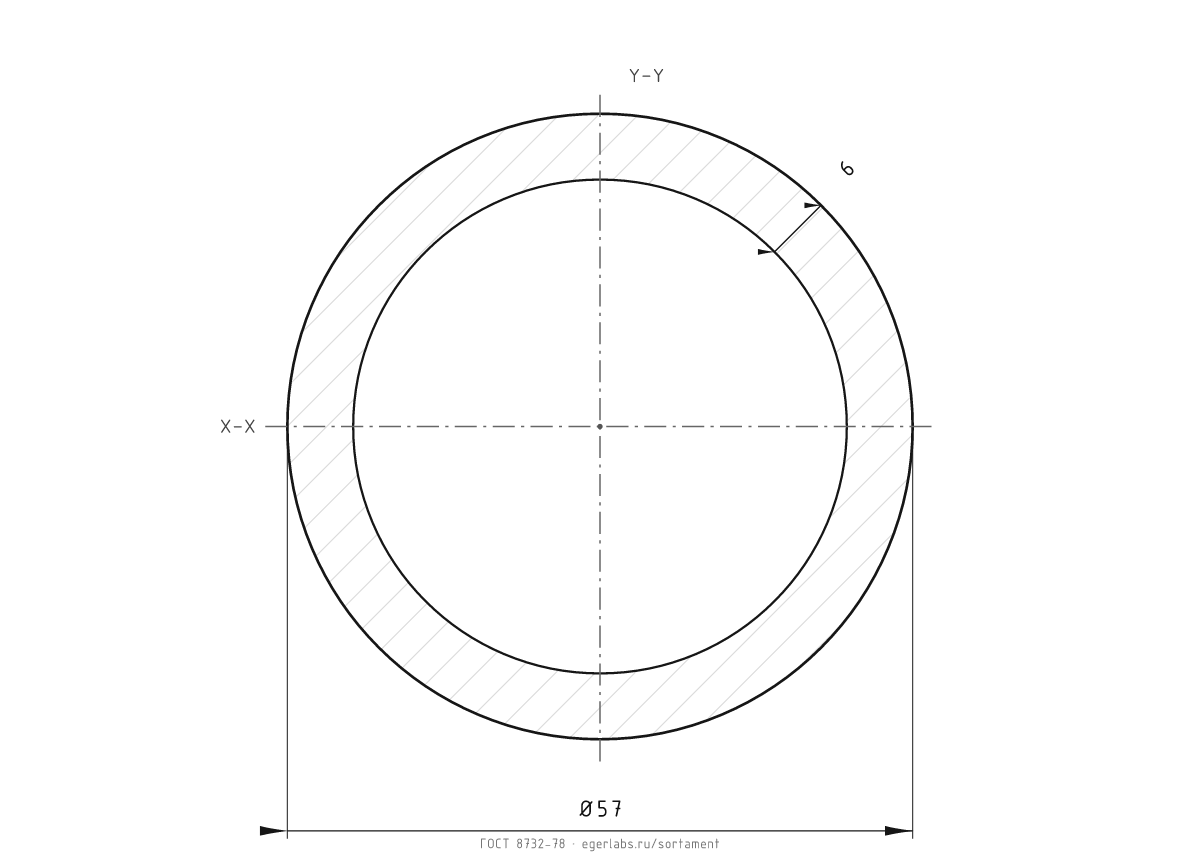

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×6 — Ø57×6 Ø57 × 6 мм · 7,546 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×7 — Ø57×7 Ø57 × 7 мм · 8,631 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø57×8 — Ø57×8 Ø57 × 8 мм · 9,667 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×4,5 — Ø73×4,5 Ø73 × 4,5 мм · 7,601 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×5 — Ø73×5 Ø73 × 5 мм · 8,384 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×5,5 — Ø73×5,5 Ø73 × 5,5 мм · 9,155 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×6 — Ø73×6 Ø73 × 6 мм · 9,913 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×7 — Ø73×7 Ø73 × 7 мм · 11,393 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø73×8 — Ø73×8 Ø73 × 8 мм · 12,823 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø76×6 — Ø76×6 Ø76 × 6 мм · 10,357 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø76×7 — Ø76×7 Ø76 × 7 мм · 11,911 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø76×8 — Ø76×8 Ø76 × 8 мм · 13,415 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×6 — Ø89×6 Ø89 × 6 мм · 12,281 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×7 — Ø89×7 Ø89 × 7 мм · 14,155 кг/м PNG

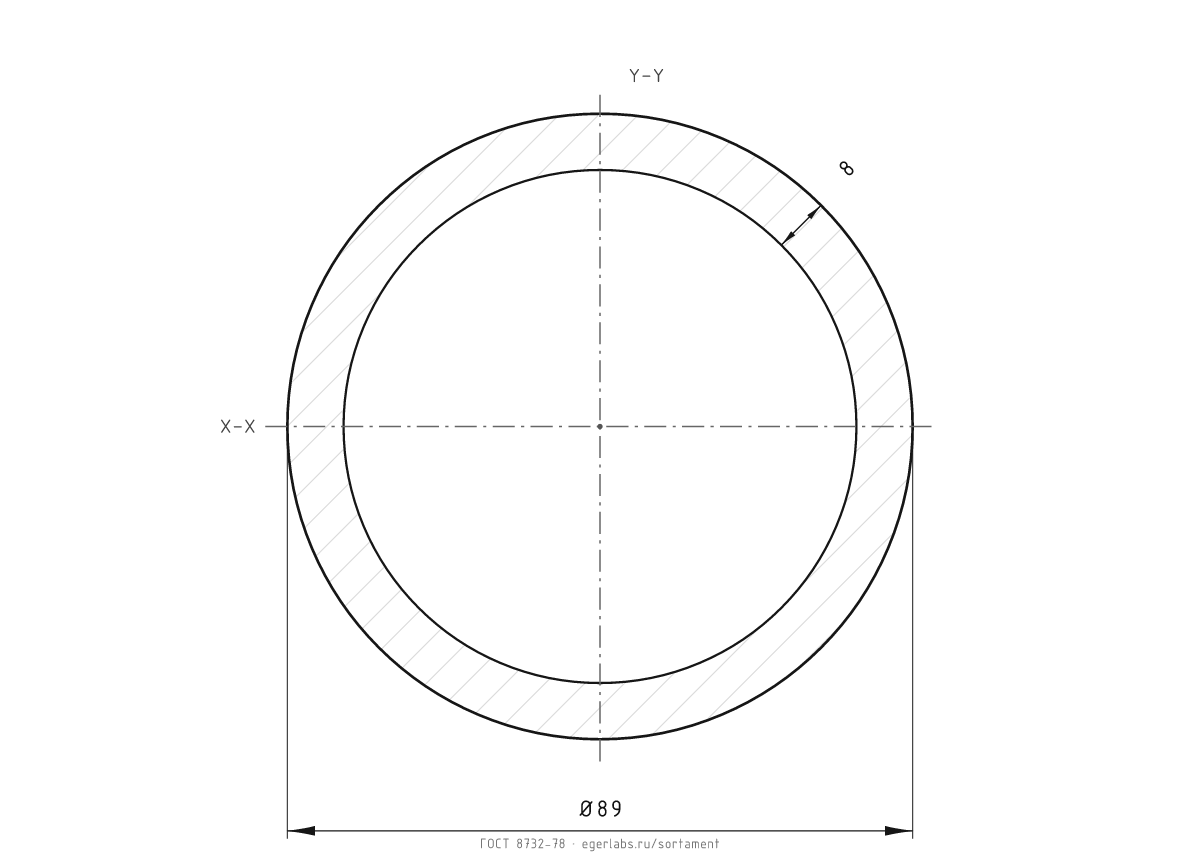

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×8 — Ø89×8 Ø89 × 8 мм · 15,98 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×8,5 — Ø89×8,5 Ø89 × 8,5 мм · 16,874 кг/м PNG

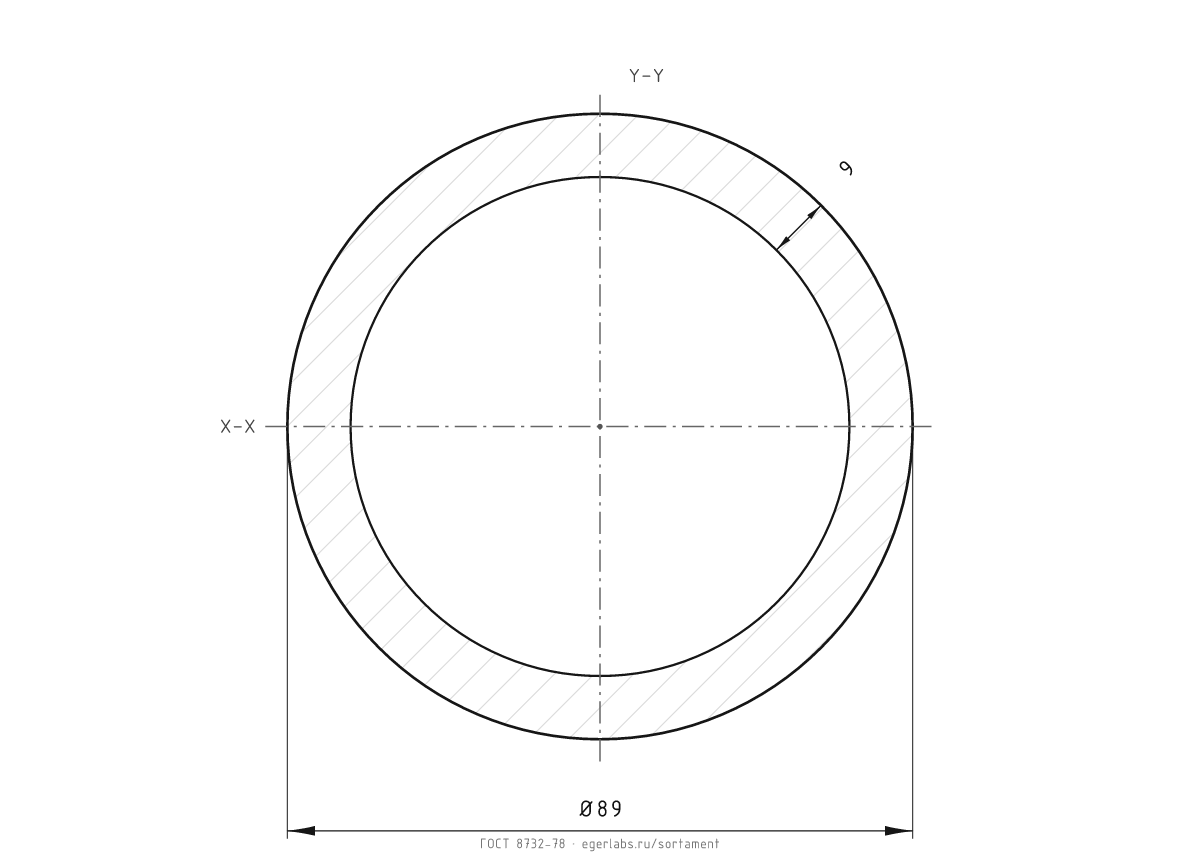

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×9 — Ø89×9 Ø89 × 9 мм · 17,755 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×9,5 — Ø89×9,5 Ø89 × 9,5 мм · 18,624 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø89×10 — Ø89×10 Ø89 × 10 мм · 19,481 кг/м PNG

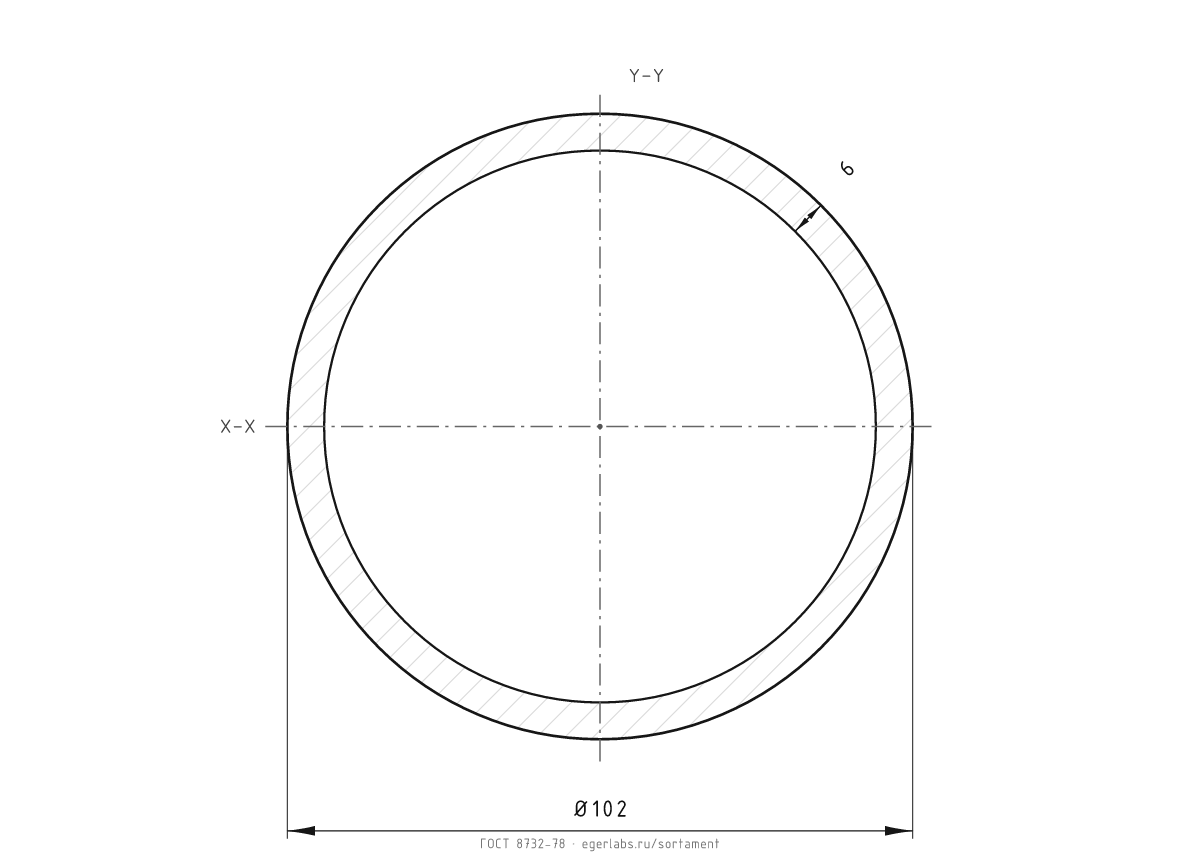

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×6 — Ø102×6 Ø102 × 6 мм · 14,204 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×7 — Ø102×7 Ø102 × 7 мм · 16,399 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×8 — Ø102×8 Ø102 × 8 мм · 18,544 кг/м PNG

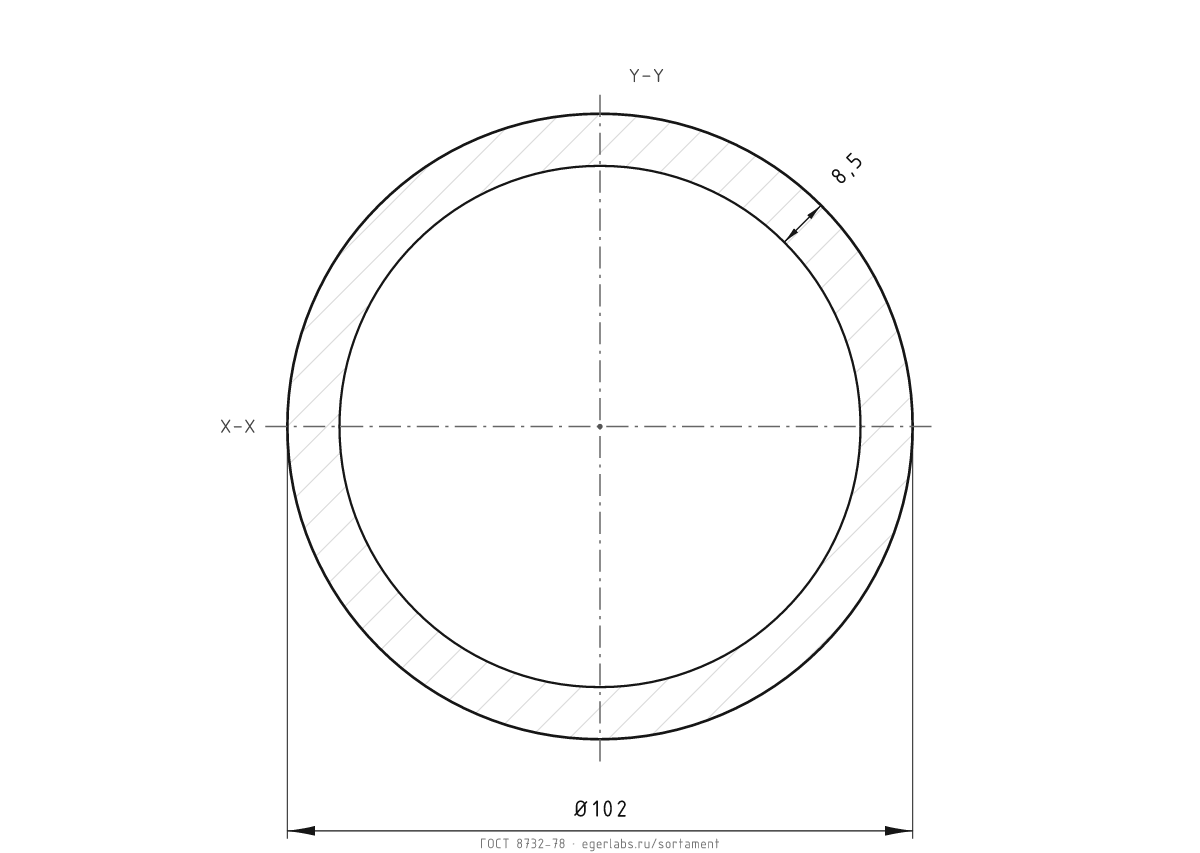

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×8,5 — Ø102×8,5 Ø102 × 8,5 мм · 19,599 кг/м PNG

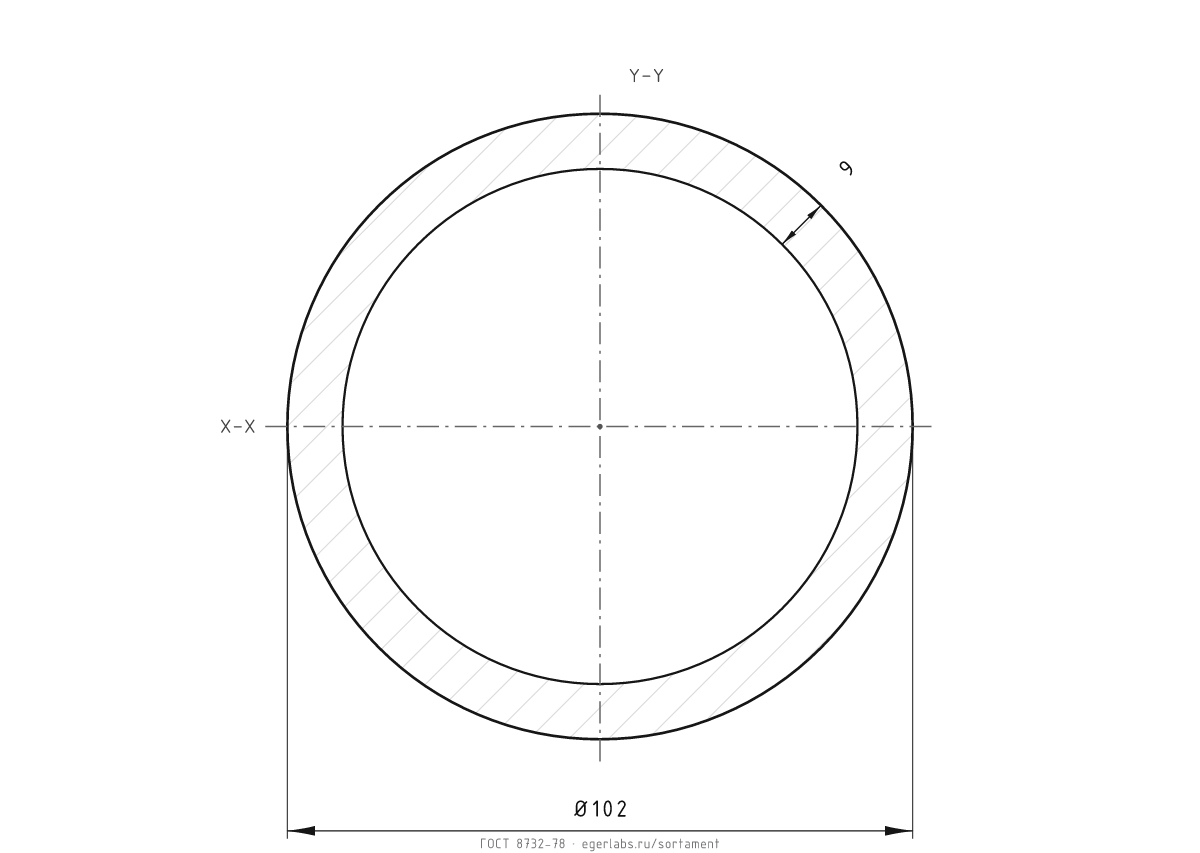

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×9 — Ø102×9 Ø102 × 9 мм · 20,64 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×9,5 — Ø102×9,5 Ø102 × 9,5 мм · 21,67 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×10 — Ø102×10 Ø102 × 10 мм · 22,687 кг/м PNG

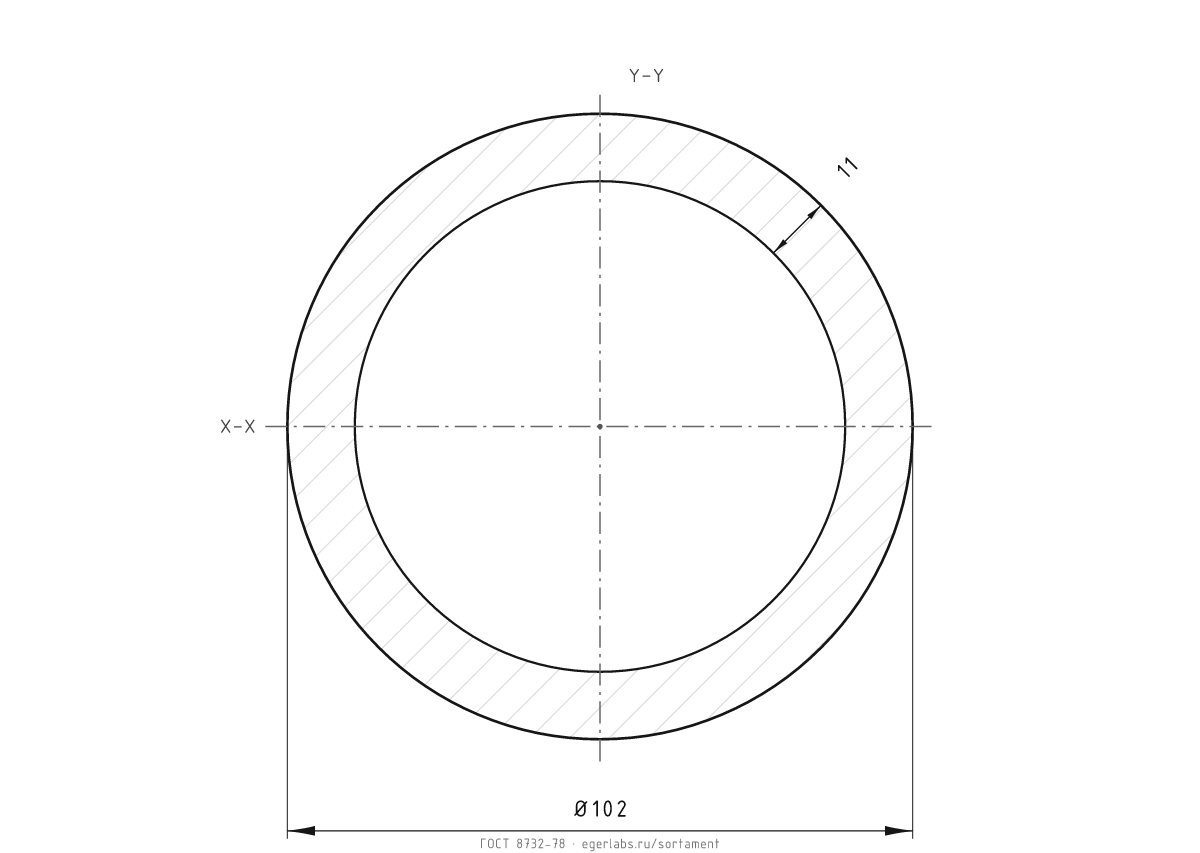

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×11 — Ø102×11 Ø102 × 11 мм · 24,685 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø102×12 — Ø102×12 Ø102 × 12 мм · 26,633 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×6 — Ø108×6 Ø108 × 6 мм · 15,092 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×7 — Ø108×7 Ø108 × 7 мм · 17,435 кг/м PNG

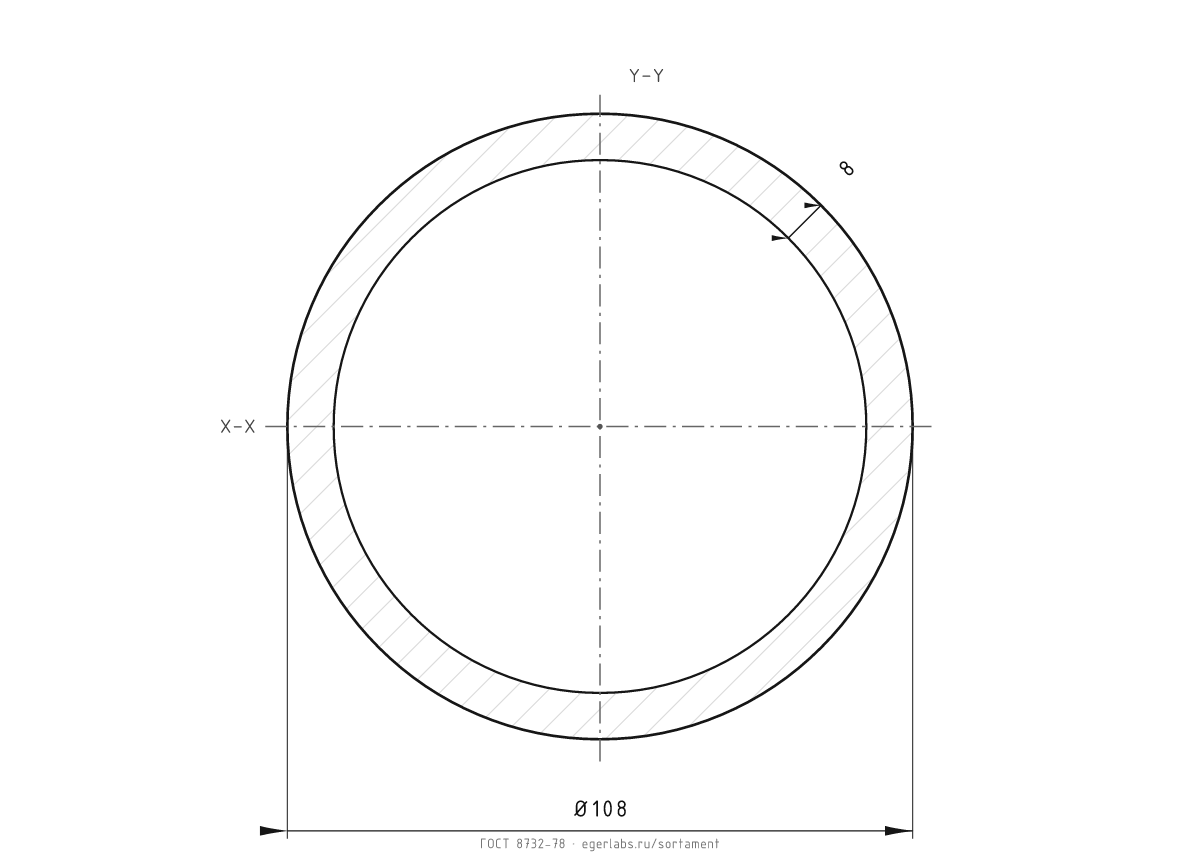

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×8 — Ø108×8 Ø108 × 8 мм · 19,728 кг/м PNG

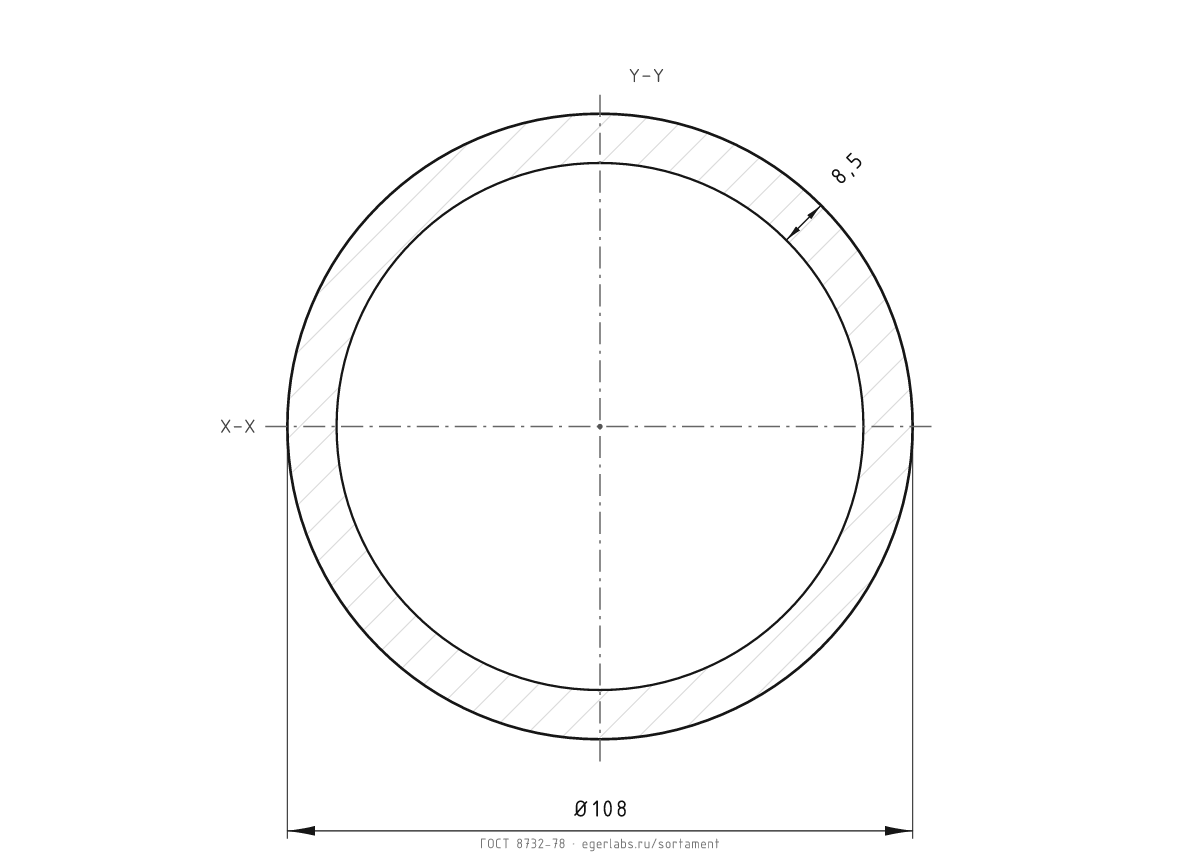

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×8,5 — Ø108×8,5 Ø108 × 8,5 мм · 20,856 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×9 — Ø108×9 Ø108 × 9 мм · 21,972 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×9,5 — Ø108×9,5 Ø108 × 9,5 мм · 23,076 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×10 — Ø108×10 Ø108 × 10 мм · 24,167 кг/м PNG

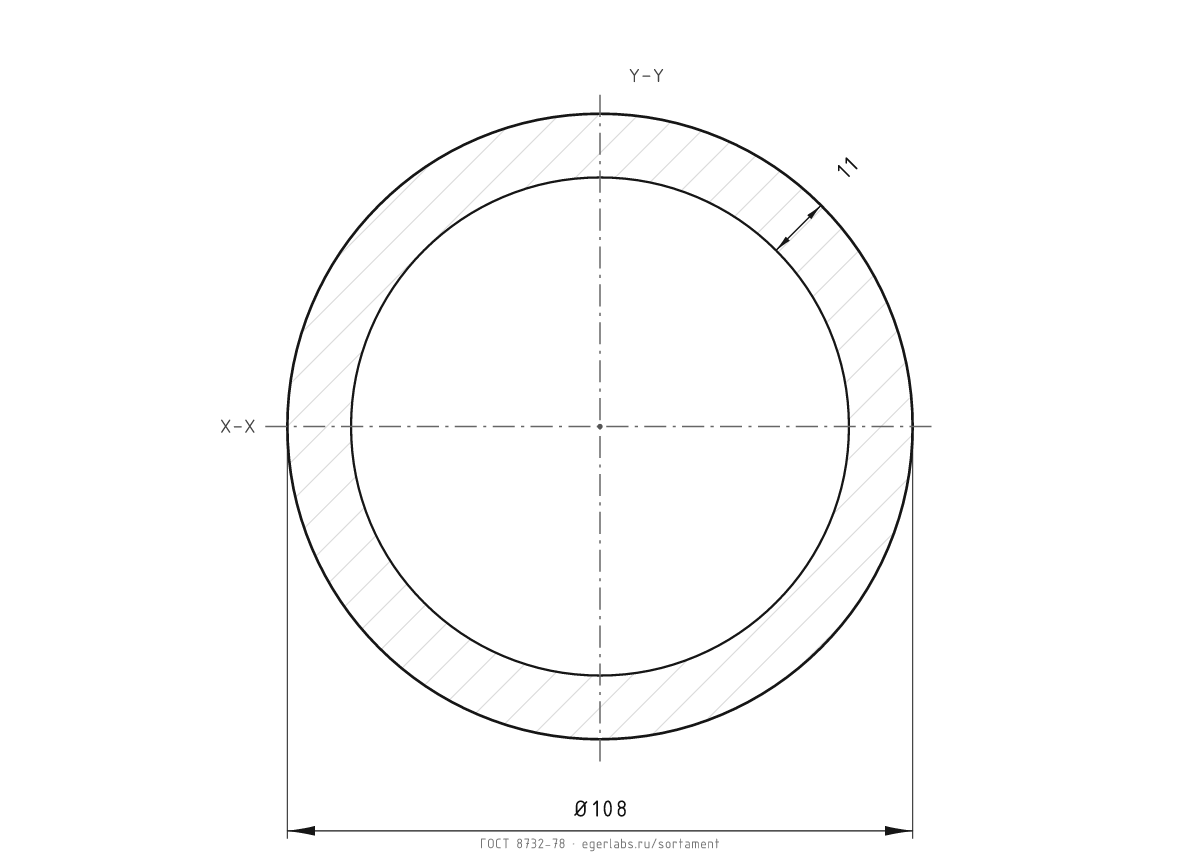

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×11 — Ø108×11 Ø108 × 11 мм · 26,312 кг/м PNG

Чертёж сечения: Труба бесшовная горячедеформированная Ø108×12 — Ø108×12 Ø108 × 12 мм · 28,408 кг/м PNG
