Паспорт сечения · ГОСТ Р 57837-2017
Двутавр 40Ш5 — ГОСТ Р 57837-2017
418 × 309 × 17.5 × 30 мм · Двутавр
Ключевые параметры
Размеры
| Высота h | 418 мм |
|---|---|
| Ширина b | 309 мм |
| Толщина стенки s | 17,5 мм |
| Толщина полки t | 30 мм |
| Радиус R | 22 мм |
| Площадь A | 252,2 см² |
| Масса 1 м | 198 кг/м |
Геометрия и статика
| Ix | 77867,3 см⁴ |
|---|---|
| Wx | 3725,7 см³ |
| ix | 17,57 см |
| Iy | 14776,3 см⁴ |
| Wy | 956,4 см³ |
| iy | 7,65 см |
| Sx | 2114,9 см³ |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций

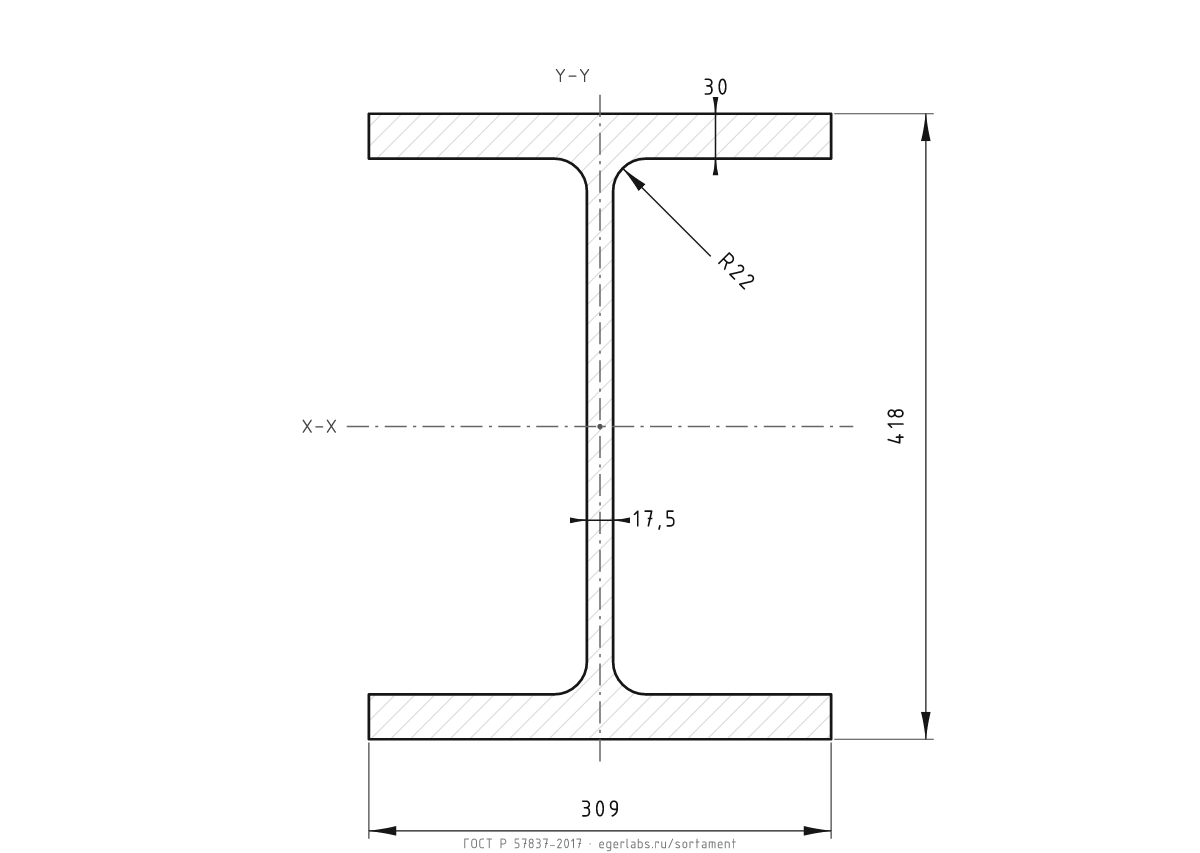

Чертёж в PNG
Белая версия сечения 40Ш5: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Двутавр 40Ш5 по ГОСТ Р 57837-2017: высота 418 мм, ширина полки 309 мм, стенка 17,5 мм, полка 30 мм. Площадь 252,2 см², масса 1 м — 198 кг.
Главные центральные моменты инерции: Ix = 77867,3 см⁴, Iy = 14776,3 см⁴; моменты сопротивления Wx = 3725,7 см³, Wy = 956,4 см³. Для балки обычно определяющим является Wx, для сжатой стойки — минимальный радиус инерции iy = 7,65 см.
Статический момент полусечения Sx = 2114,9 см³ — нужен для проверки касательных напряжений в стенке.
Двутавр efficiently распределяет сталь в полках, работающих на изгиб. В каталоге собраны нормальные, широкополочные и колонные двутавры по ГОСТ Р 57837-2017 с моментами инерции, сопротивления и статическим моментом полусечения.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.
X — сильная ось (вдоль высоты h), Y — слабая ось (вдоль ширины b). Для балок обычно используют Ix и Wx, для колонн проверяют обе оси.
Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 198 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий и покрытий, подкрановые пути.
- Колонны и стойки рам, элементы большепролётных конструкций.
- Усиление существующих каркасов и опорные балки.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
