Двутавр 30Ш4 — ГОСТ Р 57837-2017
314 × 206 × 13 × 22 мм · Двутавр
Ключевые параметры
Размеры
| Высота h | 314 мм |
|---|---|
| Ширина b | 206 мм |
| Толщина стенки s | 13 мм |
| Толщина полки t | 22 мм |
| Радиус R | 18 мм |
| Площадь A | 128,5 см² |
| Масса 1 м | 100,9 кг/м |
Геометрия и статика
| Ix | 21967,2 см⁴ |
|---|---|
| Wx | 1399,2 см³ |
| ix | 13,07 см |
| Iy | 3213,7 см⁴ |
| Wy | 312 см³ |
| iy | 5 см |
| Sx | 798,4 см³ |
Масса партии
PNG · 1200×853
Картинка для поиска и презентаций
Чертёж в PNG
Белая версия сечения 30Ш4: те же размеры, радиусы и оси, но на белом фоне. Удобно вставить в презентацию, статью или каталог.
Описание и геометрия
Двутавр 30Ш4 по ГОСТ Р 57837-2017: высота 314 мм, ширина полки 206 мм, стенка 13 мм, полка 22 мм. Площадь 128,5 см², масса 1 м — 100,9 кг.
Главные центральные моменты инерции: Ix = 21967,2 см⁴, Iy = 3213,7 см⁴; моменты сопротивления Wx = 1399,2 см³, Wy = 312 см³. Для балки обычно определяющим является Wx, для сжатой стойки — минимальный радиус инерции iy = 5 см.
Статический момент полусечения Sx = 798,4 см³ — нужен для проверки касательных напряжений в стенке.
Двутавр efficiently распределяет сталь в полках, работающих на изгиб. В каталоге собраны нормальные, широкополочные и колонные двутавры по ГОСТ Р 57837-2017 с моментами инерции, сопротивления и статическим моментом полусечения.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.
X — сильная ось (вдоль высоты h), Y — слабая ось (вдоль ширины b). Для балок обычно используют Ix и Wx, для колонн проверяют обе оси.

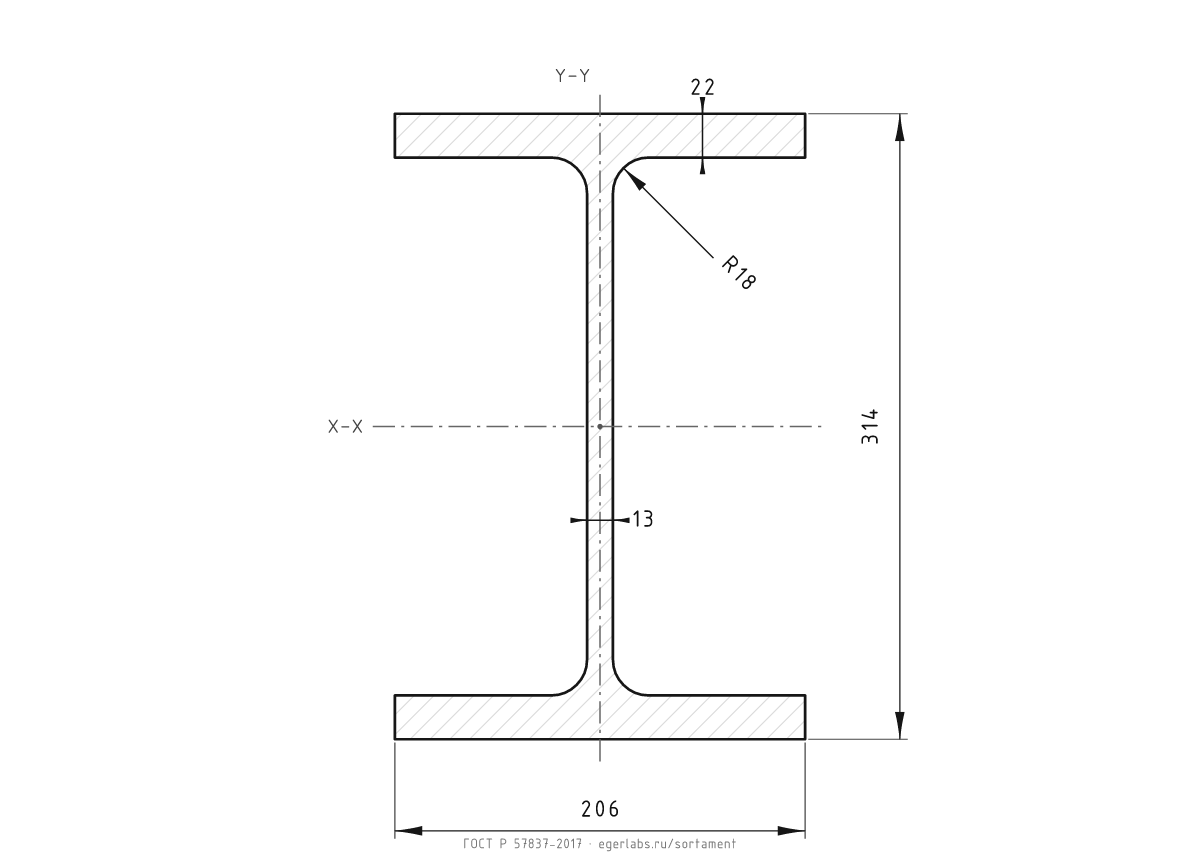

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 100,9 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий и покрытий, подкрановые пути.
- Колонны и стойки рам, элементы большепролётных конструкций.
- Усиление существующих каркасов и опорные балки.
Сравнение с соседними размерами
Масса и жёсткость относительно текущего сечения.
