Паспорт сечения · ГОСТ Р 57837-2017
Двутавр 30К8 — ГОСТ Р 57837-2017
316 × 357 × 14.5 × 23 мм · Двутавр
Ключевые параметры
Размеры
| Высота h | 316 мм |
|---|---|
| Ширина b | 357 мм |
| Толщина стенки s | 14,5 мм |
| Толщина полки t | 23 мм |
| Радиус R | 18 мм |
| Площадь A | 206,2 см² |
| Масса 1 м | 161,8 кг/м |
Геометрия и статика
| Ix | 38173,5 см⁴ |
|---|---|
| Wx | 2416,1 см³ |
| ix | 13,61 см |
| Iy | 17452,1 см⁴ |
| Wy | 977,7 см³ |
| iy | 9,2 см |
| Sx | 1353,3 см³ |
Масса партии
Описание и геометрия
Двутавр 30К8 по ГОСТ Р 57837-2017: высота 316 мм, ширина полки 357 мм, стенка 14,5 мм, полка 23 мм. Площадь 206,2 см², масса 1 м — 161,8 кг.
Главные центральные моменты инерции: Ix = 38173,5 см⁴, Iy = 17452,1 см⁴; моменты сопротивления Wx = 2416,1 см³, Wy = 977,7 см³. Для балки обычно определяющим является Wx, для сжатой стойки — минимальный радиус инерции iy = 9,2 см.
Статический момент полусечения Sx = 1353,3 см³ — нужен для проверки касательных напряжений в стенке.
Двутавр efficiently распределяет сталь в полках, работающих на изгиб. В каталоге собраны нормальные, широкополочные и колонные двутавры по ГОСТ Р 57837-2017 с моментами инерции, сопротивления и статическим моментом полусечения.
Как читать характеристики
Ix и Iy — осевые моменты инерции относительно центральных осей X–X и Y–Y; Wx и Wy — моменты сопротивления; ix и iy — радиусы инерции. Оси X–X и Y–Y проходят через центр тяжести сечения. Sx — статический момент полусечения, его используют при проверке касательных напряжений в стенке.
X — сильная ось (вдоль высоты h), Y — слабая ось (вдоль ширины b). Для балок обычно используют Ix и Wx, для колонн проверяют обе оси.

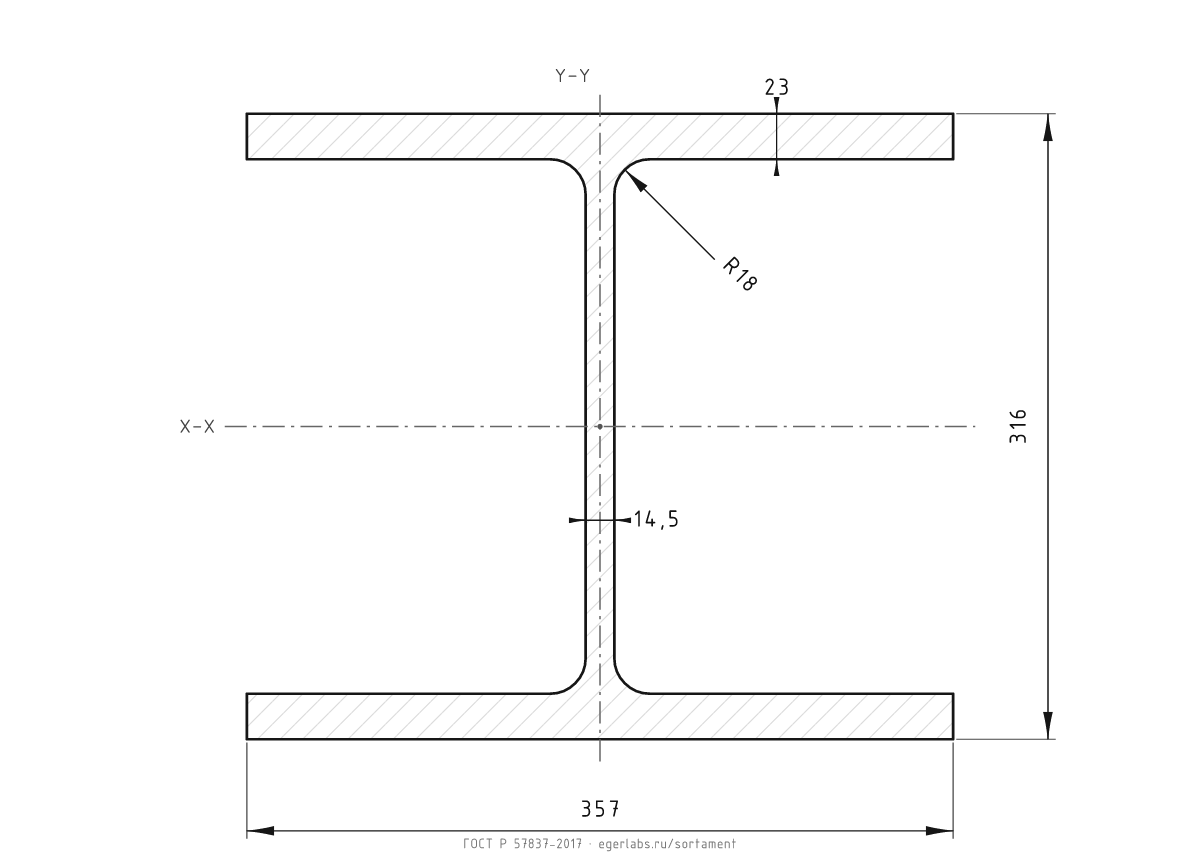

Чертёж в паспорте — это поперечное сечение (разрез) профиля. Для раскроя и CAD используйте DXF: в нём только контур, без размеров и текста. Масса 1 м — 161,8 кг; при резке добавьте припуск на срез и отходы. Термины: сечение, разрез и раскрой →
Где применяют
- Балки перекрытий и покрытий, подкрановые пути.
- Колонны и стойки рам, элементы большепролётных конструкций.
- Усиление существующих каркасов и опорные балки.
